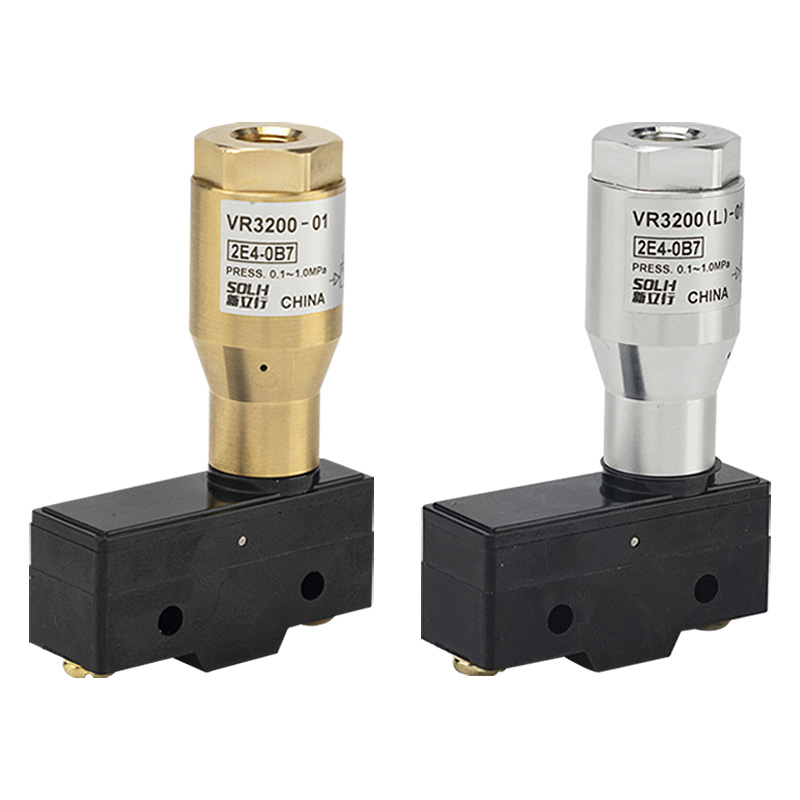

VR3200 / VR3201 Serisi Pnömatik-Elektrik Röle

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH VR3200/3201 serisi, hava basıncı sinyal anahtarları olarak da bilinen klasik pnömatik-elektrik rölelerdir. Pnömatik basınç sinyallerini, basınç izleme, arıza alarmı, güvenlik kilidi ve otomatik üretim hatlarında PLC'ye dijital sinyal girişi için yaygın olarak kullanılan, pnömatik boru hatları ve elektrik kontrol sistemleri arasında standart sinyal dönüştürme arayüzü olarak hizmet veren elektrikli anahtarlamalı kuru kontaklara dönüştürürler.

Model Sınıflandırması ve Temel Farklılıklar

     -- VR3200-01: Kuru, tozsuz iç mekan kabini ortamları için açık çerçeve tipi, ağırlık 130 g, açık terminal bloğu

     -- VR3201-01: IP44 suya dayanıklı sızdırmaz muhafaza, ağırlık 260 g, tamamen kapalı yapı, nemli, tozlu atölyeler ve üretim ekipmanları için uygun

     -- VR3202-01: Özel topraklama terminali ile IP44 damlama korumalı, CE sertifikalı, ağır elektromanyetik girişim ve ihracat makineleri için ideal

     -- Bağlantı noktası kodu: 01 = standart Rc1/8 iç dişli; NPT1/8 iplik isteğe bağlı

Evrensel Teknik Özellikler

  1. Ayarlanabilir Çalışma Basıncı Aralığı: 0,1 ~ 1,0 MPa (fabrikada önceden ayarlanmış tetik basıncı ≈ 0,15MPa)

  2. Ortam Sıcaklığı: -5°C ~ +60°C (buzlanma yok)

  3. İletişim Formu: 1AB (1 Normalde Açık + 1 Normalde Kapalı + Ortak COM)

  4. Mikro Anahtar Kontak Değerleri (Dirençli / Endüktif Yük):

     -- AC125V: 15A dirençli, 3A endüktif

     -- AC250V: 15A dirençli, 2,5A endüktif

     -- DC30V: 6A dirençli, 1,5A endüktif

  5. Arayüz Düzeni: Hava girişi Rc1/8; elektrik vidalı terminaller (sızdırmaz kablolama için Pg13.5 kablo rakoru ile donatılmış VR3201)

  6. Malzeme Bileşimi: Pirinç valf gövdesi, POM pistonu, paslanmaz çelik geri dönüş yayı, NBR sızdırmazlık halkası

Çalışma Prensibi

  1. Basınçlı hava GİRİŞ portuna girer ve yayı sıkıştırmak için pistonu iter, basınç önceden ayarlanmış eşiği aştığında yerleşik mikro anahtarı mekanik olarak tetikler.

  2. Kontak anahtarlama mantığı:

     -- Basınç ≥ ayar değeri: NO kapalı, NC açık

     -- Basınç < ayar değeri: NO açık, NC kapalı

  3. Tamamen mekanik yapı, harici güç kaynağına gerek yoktur. Patlamaya yatkın ve elektriksel olmayan tehlikeli bölgeler için kendinden güvenli ve stabildir.

Hızlı Seçim Yönergeleri

     -- VR3200-01: Düşük maliyetli, kuru iç mekan kabin kurulumu

     -- VR3201-01: Nemli/tozlu takım tezgahları, montaj hatları, yarı dış mekan ekipmanları

     -- VR3202-01: CE sertifikası + topraklama koruması, ağır EMC paraziti, komple makine ihracatı

     -- Basınç ayarı: Fabrika varsayılan tetik basıncı 0,15MPa, üst ayar vidasıyla ince ayar

Tipik Uygulama Senaryoları

     -- Silindir stroku ve sıkma basıncı algılama: iş parçası sıkma onayı, aşırı yük alarmı

     -- Vakum aynası negatif basınç geri bildirimi: adsorpsiyon ve iş parçası düşme kaybı tespiti

     -- Ana hava kaynağı düşük basınç uyarısı: hava kompresörü arızası ve boru hattı sızıntısının izlenmesi

     -- Pnömatik küresel vanaların ve kelebek vanaların açma/kapama durumu geri bildirimi

     -- Elektronik sensörlerin bulunmadığı patlamaya dayanıklı atölyeler için pnömatik sinyal dönüşümü

SOLH Değişim Avantajı

     SOLH VR3200/3201 serisi, genel boyut, port dişi, kontak parametreleri ve ayarlanabilir basınç aralığı açısından SMC eşdeğer modelleriyle tamamen uyumludur. Rekabetçi fiyatlandırma ve kısa teslim süresi, müşterilerin seri üretim maliyetlerini azaltmasına yardımcı olur.

Terminal Kablolama Tanımı

     -- COM: Ortak kamu terminali

     -- HAYIR: Normalde Açık, hava basıncı önceden ayarlanan değere ulaştığında çalışır

     -- NC: Normalde Kapalı, hava basıncı önceden ayarlanmış eşiğin altında olduğunda çalışır

Bir Cümle Özeti

     SOLH VR3200/3201 güç gerektirmeyen mekanik pnömatik-elektrik röle, hava basıncı sinyallerini ayarlanabilir 0,1~1,0MPa tetikleme basıncıyla 1NO+1NC kuru kontak sinyallerine dönüştürür; PLC kilidi, vakum izleme ve hava kaynağı alarm otomasyon kontrolü için açık çerçevede, IP44 damlama korumalı ve CE topraklı versiyonları mevcuttur.
