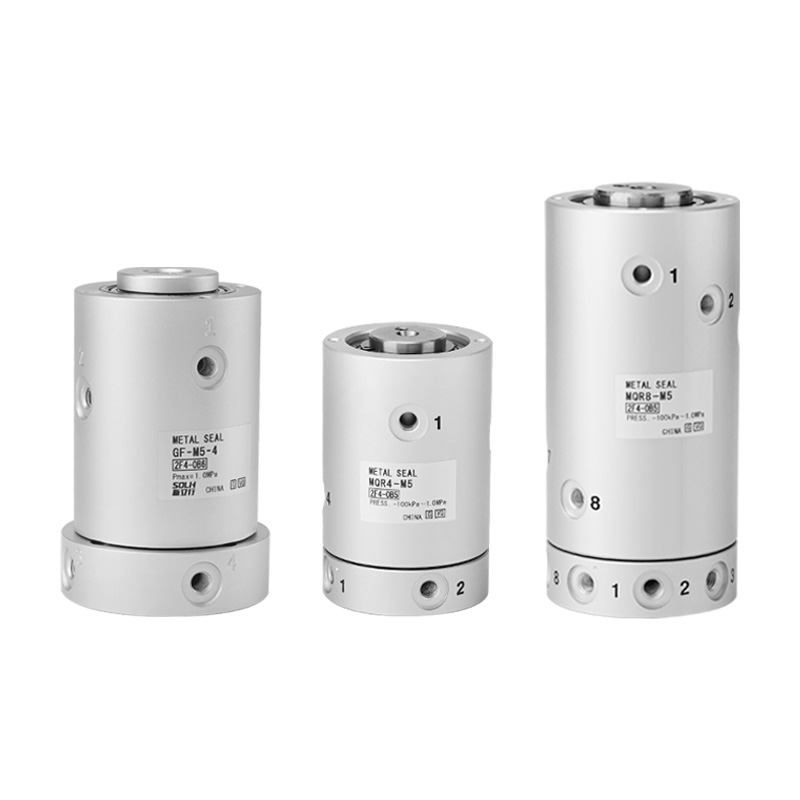

MQR Serisi Düşük Torklu Boşluk Contası Döner Rakor (SOLH)

Marka: Richge Technology'den SOLH

Ürün Konumlandırma

     MQR serisi, ultra düşük dönme torkuyla metal temassız boşluk sızdırmazlığını benimseyen çok kanallı bir döner bağlantıdır. Basınçlı hava ve vakum sağlamak amacıyla robot bağlantıları, döner tablalar ve döner miller dahil olmak üzere sürekli dönen parçalar için özel olarak geliştirilmiştir. Boru hattının bükülmesini tamamen önler, otomatik döner pnömatik sistemler için ultra yumuşak dönüş ve ultra uzun servis ömrüne sahiptir.

Temel Ürün Avantajları

     -- Ultra düşük dönme torku: Yalnızca 0,003~0,50 N·m, tahrik servosuna/motora küçük bir ekstra yük getirir

     -- Metal boşluğu temassız sızdırmazlık: Kauçuk conta halkası yok, yapışma veya sıkışma yok; Uzun süreli statik depolamadan sonra bile sorunsuz başlatma

     -- Bağımsız çok kanallı hava devreleri: Her devre arasında sıfır çapraz sızıntılı isteğe bağlı 1/2/4/8/12/16 geçiş

     -- Ultra uzatılmış servis ömrü: 1 milyara kadar dönüş döngüsü, tamamen bakım gerektirmeyen tasarım

     -- Çift yönlü dönüş ve yüksek hız kapasitesi: 3000 rpm'ye kadar maksimum dönüş hızı, yüksek hızlı döner indeksleme ekipmanı için uygundur

     -- Çift vakum ve pozitif basınç uyumlu: Çalışma basıncı aralığı -100kPa ~ 1,0MPa, hem vakum emme hem de standart hava besleme döngüleri için çalışır

Evrensel Standart Teknik Özellikler

     -- Uygulanabilir Akışkan: Basınçlı hava, inert gaz

     -- Çalışma Basıncı Aralığı: -100kPa ~ 1.0MPa

     -- Ortam ve Ortam Sıcaklığı: -10 ~ 80°C

     -- Sızdırmazlık Tipi: Temassız metal boşluk contası yapısı

     -- Destek Yapısı: Çift yataklı kılavuz desteği

     -- Bağlantı Noktası Dişi: M5×0,8 (iç / dış dişli isteğe bağlı)

     -- Yağlama Gereksinimi: Yağlama gerektirmez, düzenli yağ dolumu gerektirmez

Model Parametresi Hızlı Referans Tablosu

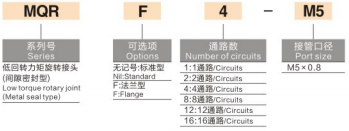

Model Adlandırma Kuralı Örnekleri

     -- MQR4-M5: 4 bağımsız geçiş, standart M5 dişli bağlantı noktası

     -- MQR8-M5: 8 bağımsız geçiş, standart M5 dişli bağlantı noktası

     -- MQR16-M5: 16 bağımsız geçiş, standart M5 dişli bağlantı noktası

Tipik Uygulama Senaryoları

     -- Endüstriyel robot kol bağlantıları ve döner miller için pnömatik hava beslemesi

     -- Döner indeksleme tablaları, döner silindirler ve döner tabla otomasyon ekipmanları

     -- Otomatik işleme istasyonlarında sürekli dönen hava besleme döngüleri

     -- Vantuz ve sıkma aparatları için döner vakum adsorpsiyon mekanizmaları

     -- Paketleme, baskı ve elektronik imalat makineleri için döner pnömatik devreler

Temel Kurulum Yönergeleri

     -- Sabit mahfazayı sabitleyin, döner tarafı bağlantı plakasıyla hareket ettirin

     -- Radyal ofset yükünü ortadan kaldırmak için esnek kaplin tertibatı önerilir

     -- Döner bağlantı büyük radyal veya eksenel kuvvete dayanamaz; yalnızca orta düzey iletim için kullanılır

     -- Spiral düzenlenmiş bağlantı noktası düzeni, boru yönlendirmeyi basitleştirir ve dönüş sırasında boru hattının sarılmasını önler

Bir Cümle Özeti

     SOLH MQR çok kanallı metal boşluk contalı döner bağlantı, ultra düşük dönme torku, bakım gerektirmeyen 1 milyar çevrim ömrü, çift vakum-pozitif basınç uyumluluğu ve isteğe bağlı 1~16 bağımsız hava geçişleri, robot bağlantıları için ideal boru hattı bükülme önleyici hava besleme bileşeni ve tüm yüksek hızlı döner otomasyon ekipmanlarına sahiptir.
