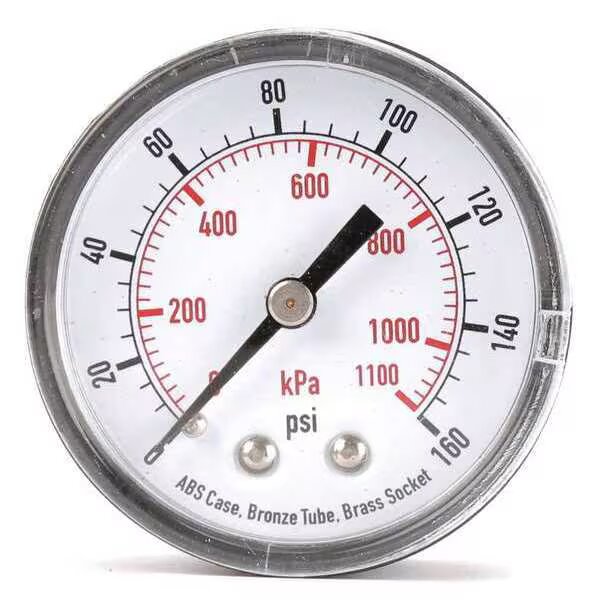

G Serisi Genel Pnömatik Basınç Göstergesi

Marka: Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH G serisi, basınçlı hava basıncı ölçümü için pnömatik sistemlere özel, standart temel tipe ve renkli uyarı halkalı limit göstergeli tipe bölünmüş standart basınç göstergesidir. Kadran dış çap aralıkları φ15 ~ φ63, basınç aralığı standart doğruluk ±%3 F.S ile 0.2~1.5MPa'yı kapsar. İki montaj yapısı mevcuttur: panel montajı için arka dişli G modeli ve doğrudan boru hattı kurulumu için yan dişli GA modeli.

Seri Boyut ve Boyut Özellikleri (Dış Çap × Bağlantı Dişi)

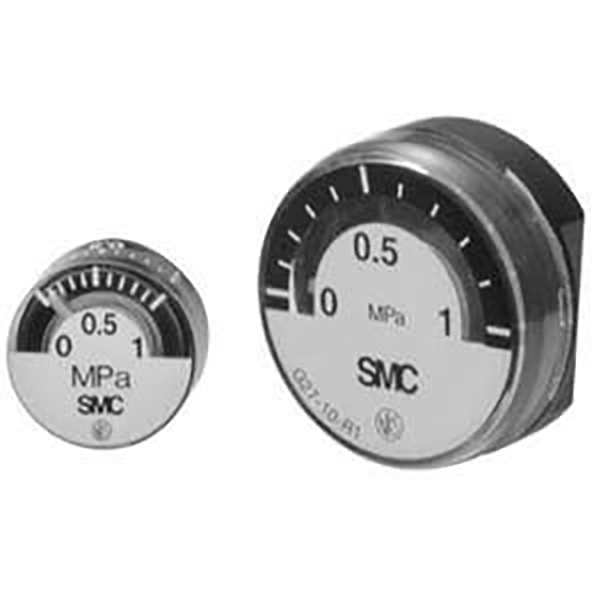

     -- G15: φ15, M5 iç dişli / R1/8; ultra minyatür, mikro pnömatik valflerle uyumlu

     -- G27: φ26, R1/16 / R1/8; sınırlı dar kurulum alanı için kompakt ince gövde

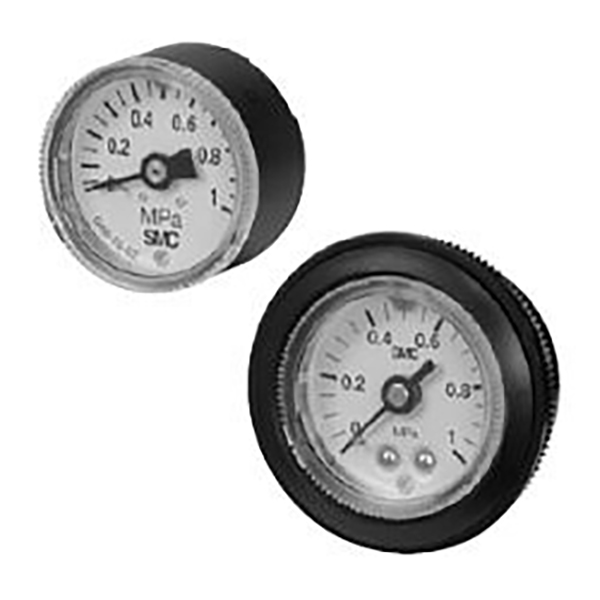

     -- G36 / GA36: φ37,5, R1/8; ana akım standart genel amaçlı model

     -- G46 / GA46: φ42,5, R1/8 / R1/4; en yaygın olarak kullanılan, isteğe bağlı limit gösterge halkası

     -- G53-L: φ51, R1/8 / R1/4; kırmızı-yeşil limit uyarı halkalı orta büyük kadran

     -- G63-L: φ63,4, R1/8 / R1/4; süper geniş kadran, uzun mesafeden net okuma

Model Adlandırma Kuralı ve Örnekleri

 1. Adlandırma Formatı

     -- G / GA + Boyut Kodu + İsteğe Bağlı Son Ek L + Basınç Aralığı Kodu + Diş Kodu

     -- Sonek L = Kırmızı-yeşil limit gösterge halkasıyla donatılmıştır

  2. Model Örnekleri

     --G46-10-02:

         G46 = φ42,5 arka dişli modeli | 10 = 1,0MPa aralığı | 02 = R1/4 diş

     --GA36-10-01:

        GA36 = φ37,5 yandan dişli model | 10 = 1,0MPa aralığı | 01 = R1/8 dişli

     -- G36-L-10-01

        Kırmızı-yeşil limit uyarı halkalı L, φ37,5 arka dişli, 1,0MPa, R1/8

  3. Kod Tanımı

     -- Basınç Aralığı Kodu:

         2 = 0~0,2MPa

         4 = 0~0,4MPa

        10 = 0~1.0MPa

        15 = 0~1,5MPa

    -- Konu Kodu

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metrik iç dişli3.

Evrensel Çekirdek Teknik Parametreler

  1. Ölçülebilir Ortam: Basınçlı hava; Temiz proses için isteğe bağlı yağsız ve bakırsız ıslak parça versiyonları

  2. Standart Basınç Aralığı: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5MPa

  3. Doğruluk Derecesi: Standart ±%3 F.S.; mini G15 ve G27 ±%5 F.S.

  4. Malzeme Yapılandırması:

     -- Muhafaza: Çinko alaşımı / nikel kaplamalı döküm alüminyum

     -- Pencere Kapağı: Darbelere dayanıklı polikarbonat

     -- Bağlantı parçası: Pirinç; bakırsız alternatif mevcut

  5. Çalışma Sıcaklığı: -5 ~ +60°C (buzlanma olmadan orta)

  6. Montaj Sınıflandırması

     -- G tipi: Gömülü panel kurulumu için tasarlanmış arka dişli

     -- GA tipi: Yan dişli, doğrudan hat içi boru hattı montajı

Limit Gösterge Halkalı L Modeli

     -- Kırmızı halka: Üst limit / yüksek basınç alarm eşiği

     -- Yeşil halka: Normal güvenli çalışma basıncı aralığı

     -- Beyaz işaretçi: Gerçek zamanlı dinamik hava basıncı değeri

     -- Temel Avantaj: Dikkatli ölçek okumaya gerek kalmadan sezgisel görsel durum değerlendirmesi, montaj hatları ve merkezi çok noktalı izleme kabinleri için ideal

Adım Adım Seçim Kılavuzu

  1. Minyatür ve dar sınırlı alan: G15 / G27'yi (φ15 / φ26) seçin

  2. Sıradan standart pnömatik devreler: G36 / G46 (φ37,5 / φ42,5)

  3. Görsel basınç uyarısı gereklidir: Renk limit halkalı G36-L / G46-L

  4. Uzun mesafeli uzaktan okuma talebi: Büyük kadran G53-L / G63-L (φ51 / φ63)

  5. Kurulum modu ayrımı

     -- Doğrudan boru hattı montajı → GA yan diş serisi

     -- Ekipman kontrol paneline gömülü montaj → G arka dişli serisi

Popüler Standart Model Hızlı Başvuru

     -- G27-10-R1: φ26 kadran, 1,0MPa aralığı, R1/16 dişli

     -- G36-10-01: φ37,5 arka dişli, 1,0MPa, R1/8

     -- G46-10-02: φ42,5 arka dişli, 1,0MPa, R1/4

     -- G46-L-10-02: φ42,5 arka dişli, kırmızı-yeşil limit halkası, 1,0MPa, R1/4

Bir Cümle Özeti

     SOLH G serisi pnömatik basınç göstergesi, arkadan/yan dişli iki montaj stiliyle φ15~φ63 tam kadran boyutlarını kapsar, isteğe bağlı L tipi renk sınırı uyarı halkası, 0,2~1,5MPa tam basınç aralıkları ve bakırsız temiz versiyonlar, tüm endüstriyel otomasyon pnömatik devreleri için standart hava basıncı izleme aksesuarı.
