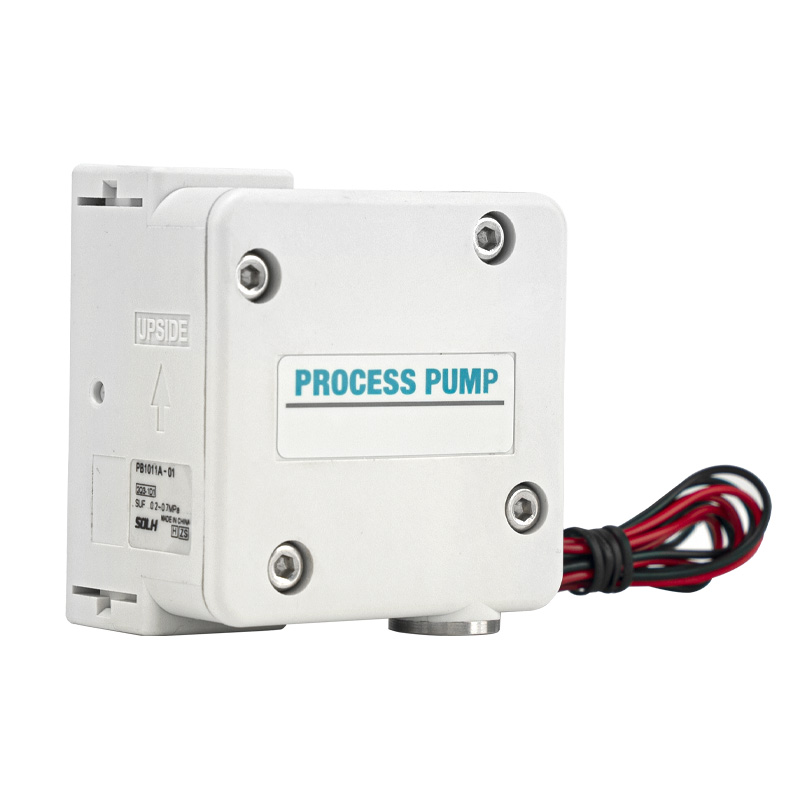

RPB1011 Serisi Diyaframlı Pompa (PB1000A Dahili Solenoid Valf Tipi)

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH PB1011A, dahili solenoid valfli PB1000A minyatür tek etkili pnömatik diyaframlı pompa serisine aittir. Kompakt bir tasarıma, tam korozyon direncine ve sıfır salmastra sızıntısına sahiptir. Kimyasal solvent, saf su, tıbbi sıvı ve reaktifin mikro ila orta akışlı dağıtımı için tasarlanan bu pompa, ince kimyasal, yarı iletken ve biyoteknoloji endüstrilerinde yaygın olarak kullanılan kompakt, hassas bir dozaj pompasıdır.

Model Sınıflandırması ve Sürüş Modu

     --  PB1011A: Dahili entegre 3 yollu solenoid valf (DC24V), doğrudan elektrik sinyali kontrolü, tak ve çalıştır kablolaması

     --  PB1013A: Bağımsız harici solenoid valf tarafından çalıştırılan harici hava pilot tipi

     --  Bağlantı noktası boyutu son eki: 01 = Rc1/8 standart sıvı bağlantı noktası

     --  Yaygın komple modeller: PB1011A-01; PB1011A-01-B (montaj ayak braketi ile); PB1011A-01-N (NPT dişli bağlantı noktası)

Temel Teknik Özellikler (PB1011A)

     -- Tahrik Ünitesi: Dahili 3/2 solenoid valf, DC24V, güç tüketimi 0,35W

     --  Akış Aralığı: 8~2000 mL/dak (0,12~120 L/sa)

     --  Tahliye Çalışma Basıncı: 0~0,6 MPa

     --  Kuru Emme Kaldırma: Maksimum 2,5 m

     -- Çalışma Sıvısı Sıcaklığı: 0~50°C (pompa haznesinin içinde buzlanma yok)

     -- İzin Verilen Maksimum Sıvı Viskozitesi: 100 mPa·s

     -- Besleme Hava Basıncı Aralığı: 0,2~0,7 MPa

     -- Hava Tüketimi: ≤40 L/dak (ANR)

     -- Genel Boyut ve Ağırlık: 60×60×41 mm, yaklaşık. 170 gr

     -- Çalışma Gürültüsü: ≤64 dB(A); Uyumlu susturucuyla gürültü daha da azaltıldı

     -- Diyafram Hizmet Ömrü: 30 milyona kadar anahtarlama döngüsü

Islak Parça Malzeme Konfigürasyonu

      -- Pompa Gövdesi: Polipropilen PP / SUS316 paslanmaz çelik isteğe bağlı

     -- Diyafram ve Çek Valf Çekirdeği: Kompozit PTFE + PP

     -- Sızdırmazlık Malzemesi: FKM floro kauçuk, asit, alkali ve organik solventlere karşı olağanüstü direnç

     -- Malzeme Avantajı: Şaftsız conta tasarımı orta düzeydeki sızıntıyı ortadan kaldırır; Kimyasal çözelti, saf su, tıbbi reaktif ve hafif asit/alkali sıvı için tam korozyon direnci.

Çalışma Prensibi (PB1011A Elektrik Kontrol Tipi)

     -- Solenoide Enerji Verildi AÇIK: Basınçlı hava tahrik bölmesine girer, diyaframı sola doğru iter; Pompa haznesi içindeki sıvı üstteki tek yönlü vana vasıtasıyla dışarı atılır.

     -- Solenoidin Enerjisi Kesildi KAPALI: Tahrik bölmesi havayı dışarı atar; diyafram, yerleşik yay kuvveti altında sağa doğru sıfırlanır; yeni sıvı alt giriş çekvalfi aracılığıyla pompa boşluğuna emilir.

     -- Yüksek frekanslı solenoid açma/kapama döngüsü (1~10 Hz) sürekli sıvı emme ve boşaltma işlemini gerçekleştirir; Çıkış akışı, anahtarlama frekansı değiştirilerek hassas bir şekilde ayarlanabilir.

Kurulum ve Borulama Gereksinimleri

  1. Zorunlu Kurulum Kuralı

     -- Pompa bölmesi içindeki hava kilidinin akışın kesintiye uğramasını önlemek için sıvı çıkış portu (ÇIKIŞ) yukarıya bakmalıdır.

 2. Bağlantı Noktası Tanımı ve Konu Spesifikasyonu

     -- Sıvı GİRİŞ / ÇIKIŞ ana bağlantı noktaları: Standart Rc1/8", NPT1/8 isteğe bağlı

     -- Hava besleme SUP bağlantı noktası: M5×0,8 dişli

     -- Egzoz EXH bağlantı noktası: M5×0,8 dişli, AN05-M5 minyatür susturucuyla uyumlu

  3. Montaj Delikleri

     -- 6 mm derinliğinde 2 × M4 vida deliği; veya φ4,5 açık delikler; sabit ekipman kurulumu için özel ayak braketi aksesuarı KT-PB1A-5 mevcuttur.

Tipik Endüstriyel Uygulama Senaryoları

     -- Yarı iletken ve PV üretimi: Kimyasal solvent transferi, temizleme sıvısı sirkülasyon döngüsü

     -- Tıbbi ve biyokimyasal ekipman: Reaktifin, tampon çözeltinin ve biyolojik sıvının mikro dağıtımı

     -- Baskı ve paketleme makineleri: Mürekkep, yapışkan tutkal otomatik besleme sistemi

     -- Çevre koruma ve su arıtma: Kimyasal madde dozajı, atık su numunesi toplama

     -- Genel otomasyon endüstrisi: Kesme sıvısı, temizlik maddesi ve hafif yağ taşıma

Model Seçim Yönergeleri

     -- Akış eşleştirme: ≤2000 mL/dak akış için PB1011A'yı seçin; Özel bağlantı kontrol senaryoları için PB1013A hava pilot modeli (maks. akış 1000 mL/dak)

     -- Islak malzeme seçimi: Genel zayıf kimyasal sıvı için PP pompa gövdesi; Güçlü aşındırıcı solvent için SUS316 + PTFE kombinasyonu

     -- Kontrol modu: Elektrikli doğrudan kontrol, PB1011A'yı seçer; ekipman harici kilitleme bağlantısı PB1013A hava pilot tipini seçin

     -- Yardımcı aksesuarlar: Çalışma gürültüsünü azaltmak için egzoz portuna susturucu takın; Uzun vadeli sabit kurulum için ayak braketini eşleştirin

SOLH Değişim Avantajı

     SOLH-PB1011 serisi, genel boyut, bağlantı noktası diş düzeni ve tüm performans parametreleri, boru hattı değişikliği olmadan doğrudan değiştirme ve üstün maliyet performansı açısından SMC orijinal PB1011 serisiyle tamamen eşleşir.

Bir Cümle Özeti

     SOLH PB1011A minyatür dahili solenoid pnömatik diyaframlı pompa, şaft contası içermeyen sızdırmaz PTFE/FKM korozyona dayanıklı ıslak parçaları benimser, 8~2000 mL/dak mikro orta akış dozajını destekler, elektrikli entegre solenoid ve harici hava pilot versiyonlarında mevcuttur, yarı iletken, tıbbi, baskı ve çevresel reaktif dağıtım sistemleri için kompakt hassas transfer pompası.
