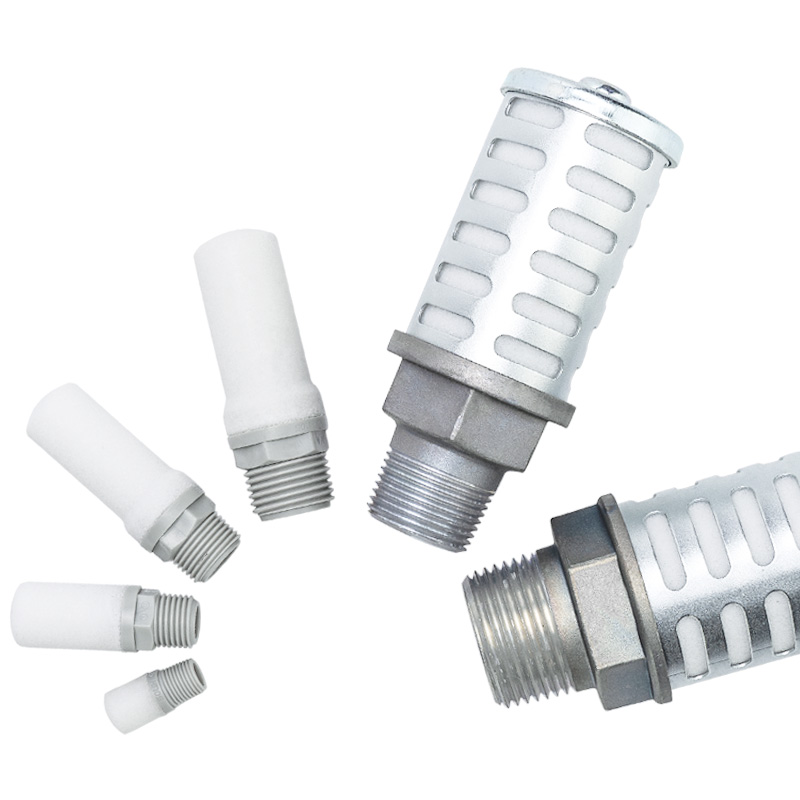

AN Serisi Pnömatik Egzoz Susturucusu

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH AN serisi, tüm pnömatik sistemler için özel bir egzoz susturucusudur. Temel işlevleri arasında egzoz gürültüsünün azaltılması, hava egzozunun temizlenmesi ve yağ buharı sıçramasının bastırılması yer alır. Solenoid valflerin, pnömatik silindirlerin ve tüm hava kontrol valflerinin egzoz portlarına yaygın olarak monte edilen bu ürün, tüm pnömatik devreler için temel bir çevre koruma ve gürültü azaltma aksesuarıdır.

Tam Seri Spesifikasyon Karşılaştırma Tabloları

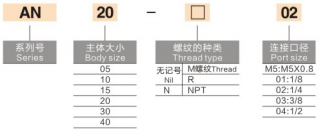

 1.Küçük ve Orta Boyutlar (Standart Solenoid Valfler ve Silindirler İçin)

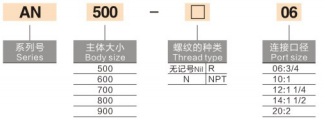

 2. Büyük Çap Boyutları (Büyük Valfler ve Merkezi Egzoz Manifoldları İçin)

Evrensel Çekirdek Teknik Parametreler

  1. Uygulanabilir Ortam: Temiz basınçlı hava (Yanıcı, aşındırıcı, zehirli gazlar için uygun DEĞİLDİR)

  2. Maksimum Nominal Çalışma Basıncı: 1,0 MPa (standart reçineli modeller)

  3. Çalışma Sıcaklığı Aralığı:

     -- Standart reçine tipi: -10 ~ +60°C (çekirdek içinde buzlanma yok)

     -- Sinterlenmiş metal tipi: 150°C'ye kadar yüksek sıcaklık dayanımı

  4. Gürültü Azaltma Performansı:

     -- Standart kalite: 25 ~ 30 dB(A)

     -- Yüksek zayıflamalı özel versiyon: ≥35 dB(A)

  5. İsteğe Bağlı İnşaat Malzemeleri

     -- Reçine tipi: UL94-V0 alev geciktirici muhafaza, gözenekli sinterlenmiş filtre çekirdeği (50~100μm gözenek boyutu)

     -- Metal tipi: Bakır alaşımlı sinterlenmiş gövde, olağanüstü yüksek sıcaklık ve korozyon direnci

  6. Bağlantı Seçenekleri: M3/M5 metrik diş, Rc/PT iç dişli, NPT dişli, φ6~φ12 boru sistemi için geçmeli bağlantı

İç Yapı ve Gürültü Azaltma Prensibi

     -- Yüksek hızlı egzoz havası susturucu gövdesine akar; gözenekli sinterlenmiş çekirdek / çok katmanlı fiber, sürtünme ve ses emilimi oluşturmak ve egzoz darbe gürültüsünü etkili bir şekilde azaltmak için hava akışını küçük kanallara böler.

     -- Kısmi modellerde benimsenen çift katmanlı kompozit tasarım: gürültüyü ortadan kaldırmak için iç çekirdek, dış kabuk, silindir hızı kaybını önlemek için düşük egzoz karşı basıncını korurken yağ buharı sıçramasını engeller.

     -- Tamamen pasif mekanik yapı, güç kaynağı gerektirmez, basit kurulumdan sonra anında gürültü azaltma.

3 Adımlı Hızlı Seçim Kılavuzu

  1. Bağlantı arayüzünü eşleştirin: Egzoz portu diş özelliklerini (M5/Rc1/8 vb.) veya plastik borunun dış çapını (φ8/10/12 itmeli tip) doğrulayın.

  2. Hava akış kapasitesini eşleştirin:

     -- Mini seri (AN05/AN10): ≤0,4 m³/dak

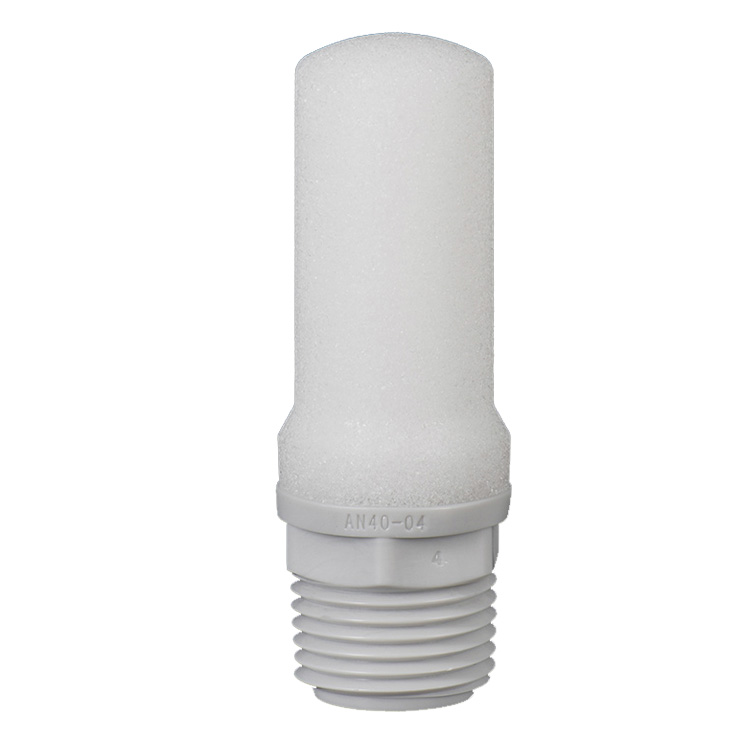

     -- Orta seri (AN15/AN20/AN40): 0,8 ~ 1,2 m³/dak

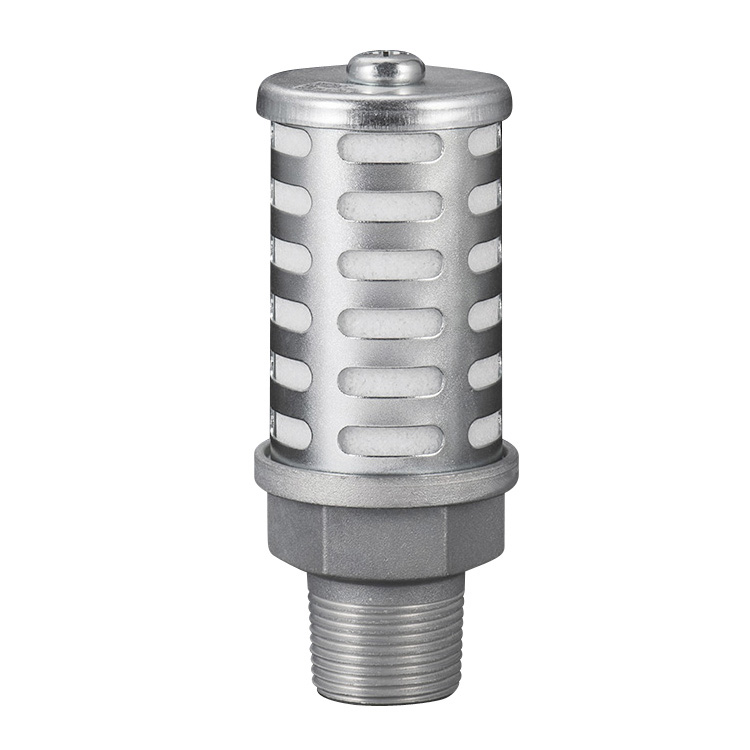

     -- Büyük endüstriyel seri (AN500~AN900): ≥2,5 m³/dak

  3. Çalışma ortamı koşullarını eşleştirin:

     -- Yüksek sıcaklık / sık hızlı egzoz: Sinterlenmiş metal AN110 serisini seçin

     -- Nemli tozlu kapalı atölye: Yalıtımlı reçine ANA1 serisi

     -- Maksimum gürültü azaltma önceliği: ANB1 yüksek zayıflamalı susturucu serisi

Kurulum ve Rutin Bakım Talimatları

  1. Kurulum Yöntemi

     -- Doğrudan valf/silindir egzoz portuna vidalayın; dış muhafaza herhangi bir yönlendirme düzeni için serbestçe dönebilir. İtmeli tip, tek adımda boruya sıkıca yerleştirilebilir.

  2. Bakım Kuralları

     -- Tıkanmış damar temizliği: Çekirdeğe düşük basınçlı temiz havayla ters yönde üfleyin veya durulayın; Ciddi tıkanıklık giderilemiyorsa susturucuyu değiştirin.

     -- Hizmet ömrü referansı: Reçine sinterlenmiş çekirdek yakl. 10.000 çalışma saati; Ultra uzun ömürlü hizmet ömrüne sahip metal sinterlenmiş çekirdek.

SOLH Değişim Avantajı

     AN05-M5, AN10-01, AN15-02, ANA1-06 dahil olmak üzere SOLH tam AN serisi modelleri, aynı diş boyutu, akış kapasitesi ve gürültü azaltma etkisi, daha rekabetçi birim fiyat ve toplu satın alma maliyeti optimizasyonu için daha hızlı üretim teslim süresi ile SMC orijinal AN susturucularıyla tamamen boyutsal olarak değiştirilebilir.

Bir Cümle Özeti

     SOLH AN serisi pnömatik egzoz susturucusu, reçine/metal sinterlenmiş seçeneklerle eksiksiz M5 ila Rc2" boyut serisi sunar, 25~35dB(A) gürültü azaltma ve yağ buharı önleme sağlar, endüstriyel otomasyonda tüm solenoid valf ve silindir egzoz gürültüsü kontrolü için standart evrensel susturucudur.
