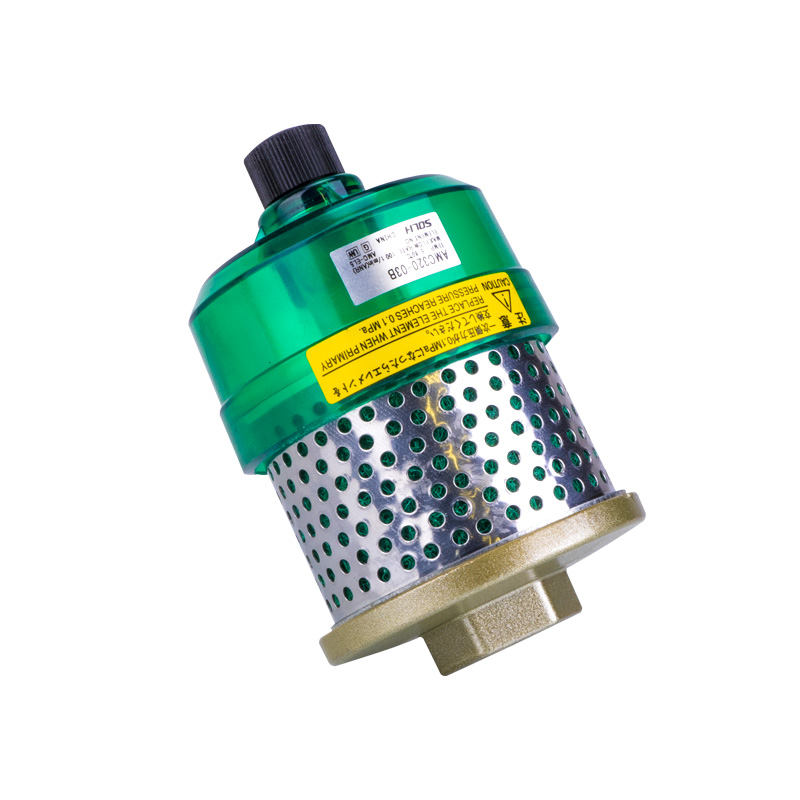

Marka: Richge Technology'den SOLH | SMC AMC Eşdeğer Egzoz Temizleyici, Yağ Buharı Giderme + Gürültü Azaltma Entegre
Egzoz yağı sökücü veya susturucu temizleyici olarak da bilinen SOLH AMC serisi egzoz temizleyici, yağ buharı ayırma ve gürültü bastırmayı tek bir ünitede birleştirir. Egzoz gürültüsünü büyük ölçüde azaltırken, pnömatik sistemlerden egzoz havasında taşınan yağ buharını ve ince tozu yakalar. İki yaygın atölye sorununu çözer: yağ buharı sıçraması ve gürültü kirliliği. Solenoid valflerin ve hava silindirlerinin egzoz portuna takılan standart susturuculara yükseltilmiş bir alternatiftir.

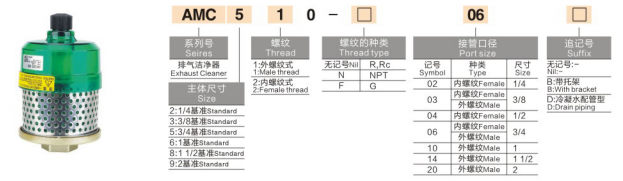

AMC + Boyut Kodu + Konu Formu + Konu Tipi - Bağlantı Noktası Boyutu + Sonek Seçeneği
|
Konum |
Kod |
Anlamı ve Açıklaması |
|
1 |
AMC |
Seri: Egzoz Temizleyici |
|
2 |
2/3/5/6/8/9 |
Gövde referans boyutu: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1 / 2 |
Diş formu: 1=Erkek diş; 2=Dişi dişli |
|
4 |
Boş / N / F |
Diş tipi: Boş=R/Rc konik diş; N=NPT; F=G paralel diş |
|
5 |
02/03/04/06/10/14/20 |
Bağlantı portu boyutu: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (İsteğe bağlı son ek) |
S/D |
B=Montaj braketi ile; D=Yoğuşma suyu toplama için drenaj boru tipi |
|
Beden Ölçüsü Kodu |
Referans Bağlantı Noktası |
Maksimum İşleme Akışı L/dak |
Tipik Model Örneği |
|
2 |
1/4" |
≤300 |
AMC220-02 (Dişi dişli 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (Erkek dişli 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (Erkek dişli 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (Erkek dişli 1") |
Not: Gövde boyutu referans spesifikasyonudur; gerçek bağlantı iş parçacığı boyutu, adaptör kullanımı için aynı veya azaltılabilen 5. kodla tanımlanır.
Örnek 1: AMC510-06: Gövde referansı 34", gerçek erkek dişli bağlantı noktası 3/4"
Örnek 2: AMC320-02: Gövde referansı 38", gerçek dişi dişli bağlantı noktası 1/4" (küçültülmüş bağlantı noktası)
Sonek seçenekleri:
B Özellikle büyük boyutlu AMC'ler için makine çerçevelerine sabitlemek için montaj braketi ile donatılmıştır
D Merkezi yağ geri kazanımı için alt yağ/su çıkış portlu drenaj borusu versiyonu, yoğun yağ buharı koşulları için idealdir
|
Öğe |
Parametre |
|
Uygulanabilir Sıvı |
Yağ buharı ve ince toz içeren basınçlı hava |
|
Maksimum Çalışma Basıncı |
1,0 MPa |
|
Ortam Sıcaklığı |
-5°C ~ +60°C (donma yok) |
|
Filtrasyon Derecelendirmesi |
0,3μm; Yağ buharı giderme verimliliği: %99 ~ %99,9 |
|
Gürültü Azaltma |
30 ~ 35 dB(A), standart susturuculardan üstün |
|
Filtre Elemanı |
Kompozit cam elyaf + aktif karbon, değiştirilebilir |
|
Muhafaza Malzemesi |
Alev geciktirici mühendislik plastiği, yağ sıçramasına karşı koruma |
Çalışma Prensibi
Pnömatik bileşenlerden çıkan egzoz havası AMC'ye girer. Büyük yağ damlacıkları santrifüj kılavuz yapısı ile ayrıştırılarak gövdenin iç duvarına atılır ve yağ karterine doğru boşaltılır.
Hava akışı, ince yağ buharını ve ≥0,3μm parçacıkları yakalamak için kompozit cam elyafı + aktif karbon elemanından geçer.
Hava, boşaltılmadan önce entegre susturucu yapıdan geçerek tek adımda yağ giderme + gürültü azaltma işlemini tamamlar.
Yerleşik yağ kabı, ikincil kirlenmeyi önlemek amacıyla periyodik boşaltma için ayrılmış yağı toplar.
|
Karşılaştırma Öğesi |
SOLH AMC Egzoz Temizleyici |
AN Serisi Standart Susturucu |
|
Temel İşlev |
Susturma + yağ buharı ve toz filtreleme, çift işlevli |
Yalnızca gürültü azaltma, yağ ayrımı yok |
|
Yağ Buharı İşleme |
Yüksek verimli yakalama, atölye yağının kirlenmesini önler |
Filtreleme yok; yağ buharı doğrudan atölyeye çıkıyor |
|
Bakım |
Değiştirilebilir eleman + manuel yağ tahliyesi, tekrar kullanılabilir |
Tıkandığında doğrudan değiştirme, yağ toplama yapısı yok |
|
Tipik Uygulama |
Temiz atölye, yağ buharının yasak olduğu ortam |
Yağ kontrolü gerekmeden temel gürültü azaltma |
|
Maliyet Düzeyi |
Yaklaşık. Aynı port boyutunda 2~3 kez bir susturucu |
Kütlesel temel gürültü kontrolü için düşük maliyet |
Hızlı Seçim Adımları
Egzoz akışını doğrulayın: AMC nominal akışını seçin ≥ solenoid valfın / silindirin maksimum egzoz akışını seçin
Diş bağlantı noktası boyutunu pnömatik bileşenin egzoz bağlantı noktasıyla eşleştirin
Uygulama ayarlaması: Genel atölye için standart versiyon; Sıfır yağ buharı toleransına sahip gıda ve elektronik temiz odaları için AMC520 veya daha büyüğü tercih edilir
Bakım ve Değiştirme
Filtre değiştirme döngüsü: Normal görevde 3~6 ay; Ağır yağ buharı koşullarını aylık olarak kontrol edin
Yağın geri akışını ve elemanların tıkanmasını önlemek için biriken yağı alt tahliye musluğundan düzenli olarak boşaltın
Egzoz karşı basıncının belirgin şekilde yükselmesi veya silindir hareketinin yavaşlaması, elemanın tıkalı olduğunu gösterir; hemen değiştirin
SOLH AMC serisi egzoz temizleyicisi, SMC AMC adlandırma kuralına, arayüz boyutlarına ve performans parametrelerine uygundur. Filtre elemanları değiştirilebilir. Otomasyon makineleri ve ihracat ekipmanı projeleri için güvenilir maliyet düşürme çözümü sağlar.
