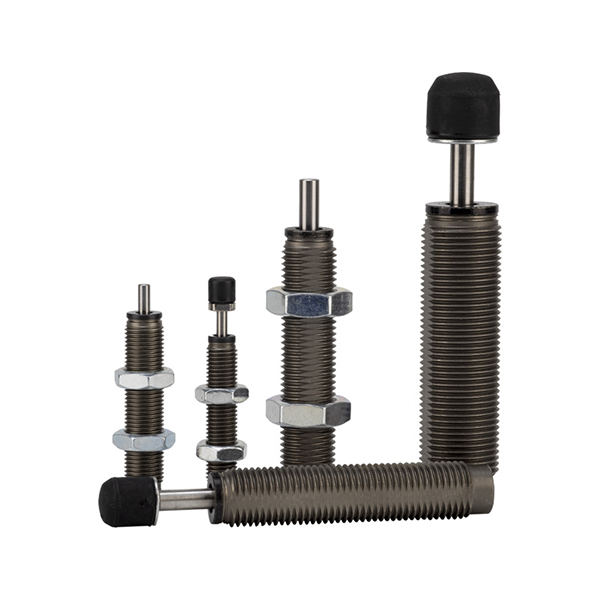

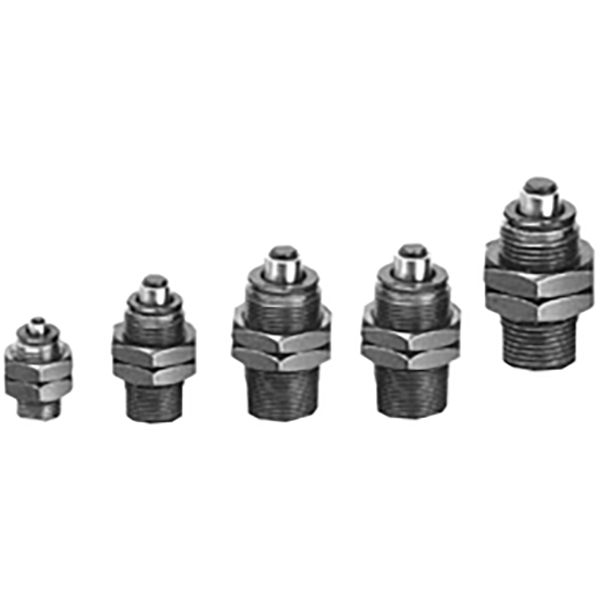

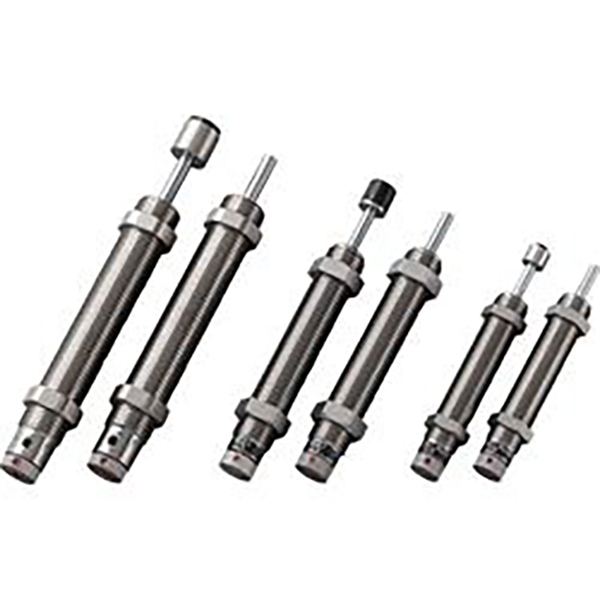

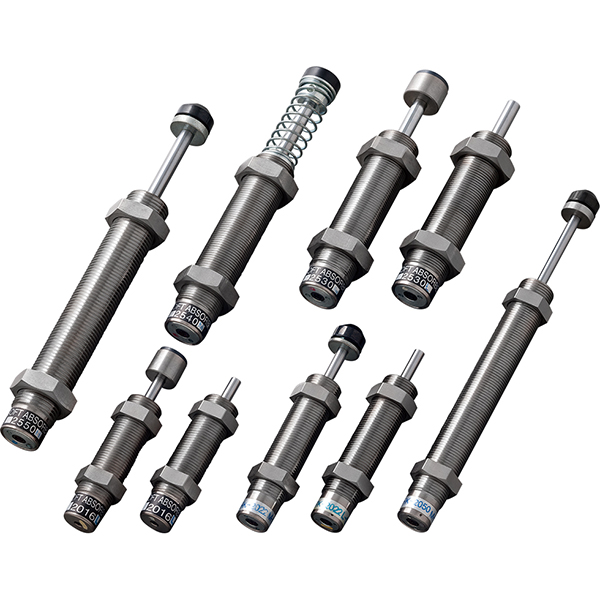

RB RBQ Serisi Ayarlanamayan Hidrolik Amortisör

SOLH RB Serisi Ayarlanamayan Hidrolik Amortisör | SMC Standart Yedek Damper

Marka: Richge Technology'den SOLH | SMC RB Eşdeğer Sabit Orifisli Hidrolik Amortisör

1. Ürüne Genel Bakış

  SOLH RB serisiayarlanamayan hidrolik amortisörler SMC standardını takip ederek. İç gözenekli kısma yapısı sayesinde darbe kinetik enerjisini ısı enerjisine dönüştürür. Ayarlamaya gerek yoktur, doğrudan kuruluma hazırdır. Strok sonu tamponlama, gürültü azaltma ve hava silindirlerinin, doğrusal kızakların ve döner mekanizmaların çarpışmasını önleme için yaygın olarak kullanılır.

2. Temel Özellikler

     • Ayarlamaya gerek yok: Dahili çok kademeli kısma, tek seferlik kurulumun ardından düşük hızlı hafif yükten yüksek hızlı ağır yüke kadar istikrarlı performans.

     • Kompakt tasarım: Dişli montajlı kısa gövde. Döner aktüatörlerden salınım enerjisini emebilen, ±5°'ye kadar montaj yanlış hizalamasına izin verir.

     • Sert gövde: Ekstra sert sınır olmadan mekanik durdurma görevi görebilir. Dahili geri dönüş yayı.

     • Uzun servis ömrü: Toza karşı koruma için yağ keçeli, tamamen kapalı yapı. Darbe hızı aralığı: 0,05 ~ 5 m/s.

3. SOLH Alt Serisi Sınıflandırması

4. Popüler RB / RBC Modeli Referans Tablosu

Modeli	İplik	İnme (mm)	Emilim Enerjisi (J)	Önerilen Uygulama
RB0604	M6×0,75	4	0.5～0.98	Mikro silindir, minyatür kayar tabla
RB0805	M8 × 1,0	5	1.96	Φ6～Φ12 hava silindiri
RB1006	M10×1.0	6	3.92	Φ16～Φ20 hava silindiri
RB1412	M14×1,5	12	19.6	Φ32～Φ40 hava silindiri
RB2015	M20×1,5	15	58.8	Φ50～Φ63 hava silindiri
RB2725	M27×1,5	25	147	Φ80～Φ125 hava silindiri

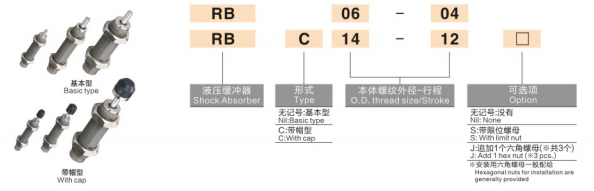

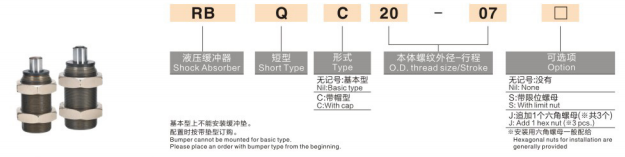

5. Model Kodlama Kuralı

  Örnek: RB1412
    • RB = Standart seri hidrolik amortisör
    • 14 = Diş boyutu M14×1,5
    •12 = Tampon darbesi 12 mm

6. Seçim Esasları

     • Emilim enerjisini hesaplayın: E = ½mv² + itme × strok. Nominal enerjisi ≥ hesaplanan değer olan bir model seçin.

     • Konturu doğru şekilde eşleştirin: Dibe çarpmayı önlemek için tampon stroku, hareketli mekanizmanın toplam hareketinden daha kısa olmalıdır.

     • Darbe hızı: Standart çalışma aralığı 0,05～5 m/sn. Ultra yüksek hızlı uygulamalara yönelik güçlendirilmiş versiyon için bizimle iletişime geçin.

     • Ortam seçimi: Sıvı / ıslak ortamı kesmek için RBL'yi seçin; yoğun toz koşulları için kapaklı RBC'yi seçin.

     • Yanlış hizalama sınırı: İzin verilen maksimum eksantrik açı ≤5°. Yanlış hizalama bu değeri aşarsa yüzer bağlantı kurun.

7. Kurulum ve Önlemler

     • İpliklere az miktarda anaerobik iplik tutucu uygulayın. Kısma deliğini tıkayabilecek PTFE bant KULLANMAYIN.

     • Gevşemeyi önlemek için iki adet altıgen kilitli somun ve bir durdurma somunu ile birlikte verilir.

     • Yatay, dikey veya herhangi bir açıda monte edilebilir; piston çubuğu darbe yönüne bakmalıdır.

     • Çalışma sıcaklığı: −10°C ~ +80°C. Düşük sıcaklıkta buzlanmayı önleyin.

8. SOLH Değiştirme Avantajı

   SOLH RB serisi, SMC model kodunu, boyut ve performans parametrelerini tamamen kopyalar, ithal damperler için doğrudan değiştirme, rekabetçi fiyat ve daha kısa teslim süresi ile toplu ekipman maliyetinin azaltılması için idealdir.
     •RB0805 → AC0805'i değiştirin
     •RB1412 → AC1412'yi değiştirin
