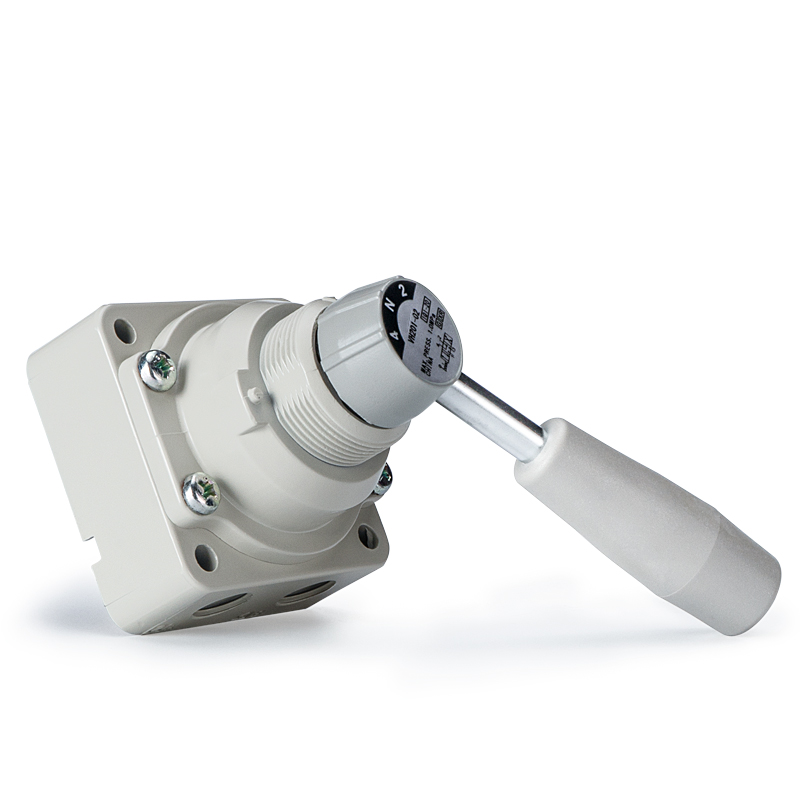

SOLH VH serisi 4 yollu 90° manuel döner el valfi, üç isteğe bağlı merkez işleviyle döner kolla hava devrelerini değiştirir: 3 konumlu merkez kapalı, 3 konumlu merkez egzoz ve 2 konumlu tip. Ultra düşük iç sızıntı için hassas döner makara contasını benimseyen bu ürün, çinko alaşımı / döküm alüminyum gövdeye ve yağlama gerektirmeyen uzun hizmet ömrüne sahiptir ve kazara çalışmayı önlemek için dahili mekanik konum kilidine sahiptir. Panel gömme montajı veya doğrudan gövdeye sabitleme için mevcut olan yan port ve alt port boru düzenini, Rc1/4" ila 1" arası port boyutları ve maksimum çalışma basıncı 0,7~1,0MPa ile destekler. Merkezi kapalı versiyon, kapatma sırasında silindir sıkıştırma basıncını korurken, merkezi egzoz güvenli bakım için basıncı tamamen serbest bırakır. Manuel silindir ters çevirme, ekipman devreye alma havalandırması, acil durum hava kaynağı izolasyonu, yarı otomatik makine manuel çalıştırma ve pnömatik öğretme test tezgahları için yaygın olarak kullanılır.

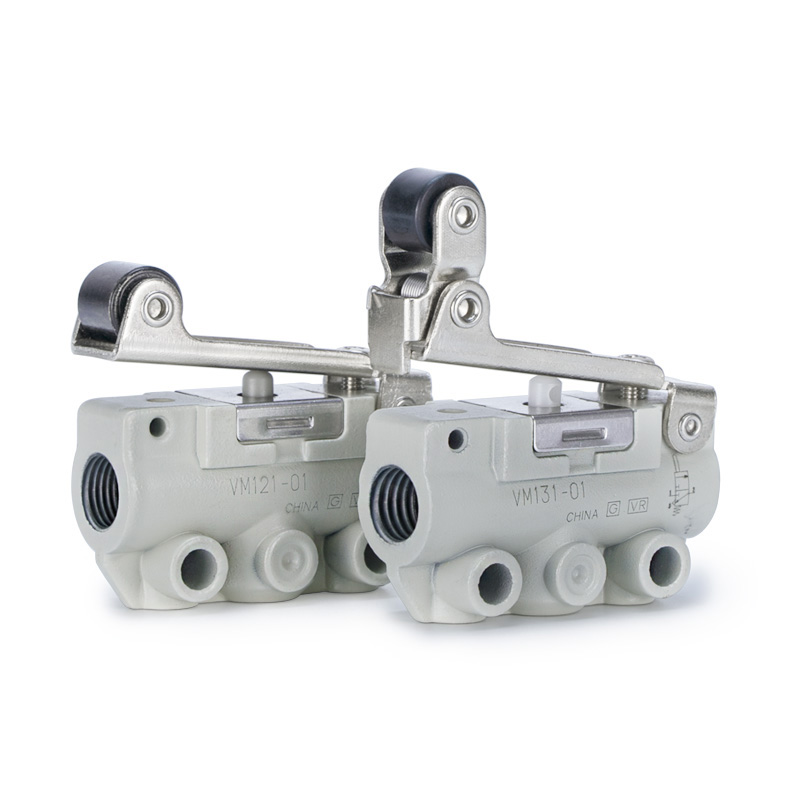

SOLH VM1 (VM100) minyatür 2/3 portlu mekanik popet valf, eşdeğer SMC modelleriyle tamamen değiştirilebilir. Kompakt, güvenilir popet sızdırmazlık yapısını benimseyen bu makine, makinelerin içinde kolay gömülü ve yoğun istifleme kurulumu için ultra dar 11 mm genişliğe ve yalnızca 60 g ağırlığa sahiptir. Çalışma basıncı -100kPa vakumdan 1,0MPa pozitif basınca kadar değişir; yağlama gerektirmeyen tasarım, mükemmel sızdırmazlık ve güçlü toz direncine sahiptir. Yan bağlantı noktasını ve alt bağlantı noktası boru düzenini destekleyen M5, Rc1/8, NPT1/8 ve G1/8 dahil olmak üzere birden fazla diş seçeneği mevcuttur. Tam bir değiştirilebilir aktüatör kafası serisi sunulmaktadır: standart/kısa piston, düz/kısa/tek yönlü geri tepmeyi önleyici makaralı kol, düz buton, sarı mantar acil durdurma, yeşil gösterge düğmesi, menteşe kolu ve kilitlenebilir döner düğme, tam NC/NO 2 bağlantı noktalı ve 3 bağlantı noktalı varyantlarla birlikte. Silindir strok limiti tespiti, manuel jog devreye alma, güvenlik acil durum kilidi, mini jig fikstürü hava anahtarlama ve vakum tetikleme devreleri için yaygın olarak uygulanır; kompakt otomasyon ekipmanı için evrensel mekanik hava sinyali tetikleyicisi olarak görev yapar.

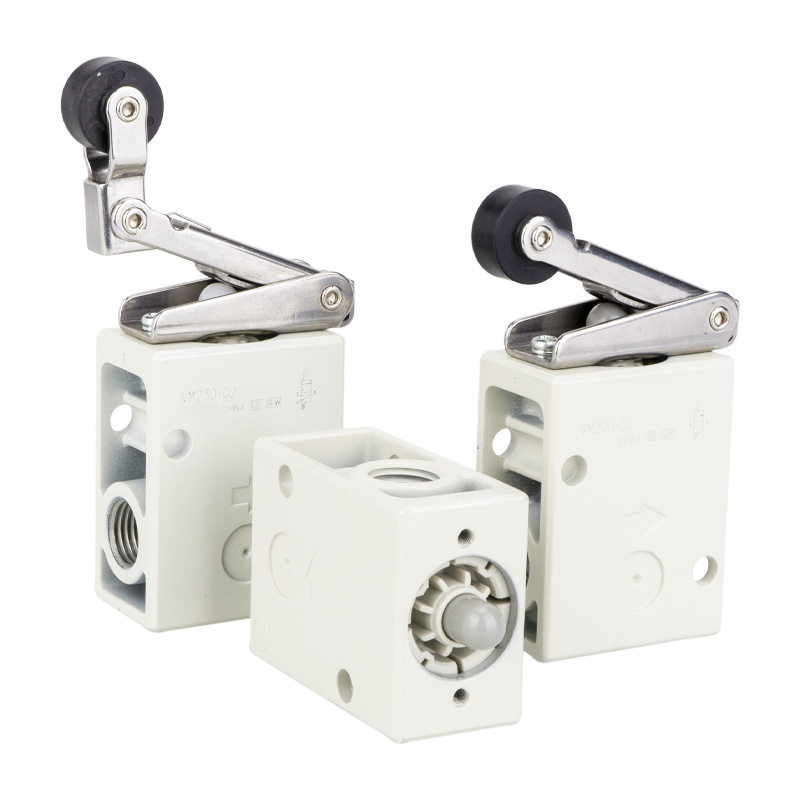

SOLH VM2 (VM200) orta mekanik popetli valf, eşleşen SMC modelleriyle tamamen değiştirilebilir. Cv=0,87 akış katsayısına sahip orta popet yapıya sahip olan akış kapasitesi, standart Rc1/4 portu ve isteğe bağlı NPT/G1/4 dişleriyle donatılmış mini VM1 serisine göre yaklaşık 8 kat daha yüksektir. 0~1.0MPa'nın altında çalışır ve vakumla uyumlu değildir; yağlama gerektirmeyen, aşınmaya dayanıklı popet conta ve sağlam metal gövdeyi benimser. Eksiksiz bir değiştirilebilir aktüatör serisiyle desteklenen yan port ve alt port boru düzenleri mevcuttur: standart POM silindir / sertleştirilmiş çelik, aşınmaya dayanıklı makaralı kol, tek yönlü geri tepme önleyici silindir, düz piston, düz basmalı düğme, sarı mantar acil durdurma kafası, yeşil gösterge düğmesi ve kilitlenebilir menteşe düğmesi. Sertleştirilmiş çelik silindir çeşidi, ağır hizmet tipi, yüksek aşınmaya sahip üretim hatlarına uygundur. Silindir ve kayar tabla strok limiti tespiti, ekipmanın manüel jog devreye alma, aparat fikstürü hava anahtarlaması ve emniyetli acil durum kilidi için yaygın olarak kullanılır; paketleme, tekstil, baskı ve genel otomasyon üretim hatları için ana mekanik hava tetikleme valfi olarak hizmet eder.

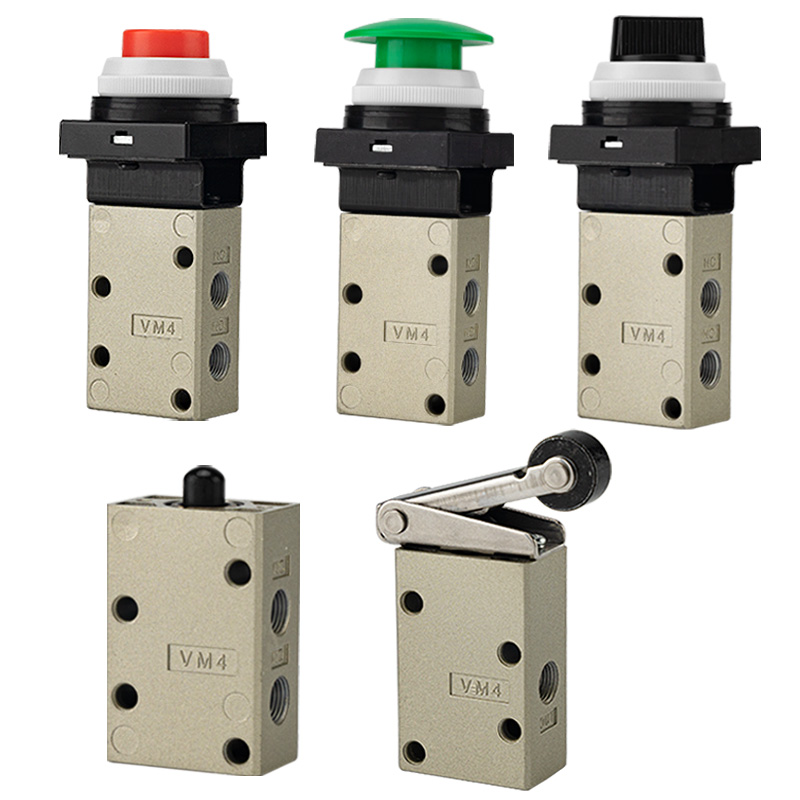

SOLH VM4 (VM400) orta 3 portlu popet mekanik valf, mini VM1 ve yüksek akışlı VM2 serisi arasında konumlandırılmış eşdeğer SMC modelleriyle tamamen değiştirilebilir. Temel avantajı, VM2'de bulunmayan bir özellik olan -100kPa vakumdan 1,0MPa pozitif basınca kadar tam basınç aralığıyla uyumlu olmasıdır. İsteğe bağlı NPT/G1/8 dişlileri ve Cv=0,38 akış kapasitesi ile standart Rc1/8 bağlantı noktasını benimser ve yan ve alt bağlantı noktası boru düzenini destekler. Sağlam metal gövdeyle üretilmiş olup, 1000 m/s² darbeye ve ağır titreşime dayanıklıdır, zorlu ağır hizmet üretim hatlarına uygundur ve uzun servis ömrü için yağlama gerektirmeyen, toza dayanıklı popet contalıdır. Eksiksiz bir değiştirilebilir aktüatör seti sağlanmaktadır: standart / sertleştirilmiş aşınma önleyici çelik makaralı kol, tek yönlü geri tepme önleyici makara, düz piston, çok renkli mantar acil durdurma düğmeleri, 2/3 konumlu döner düğmeler, kilitlenebilir düğmeler ve mafsallı menteşe kolları. Silindir ve kayar tabla strok sınırı algılama, vakum adsorpsiyon/bırakma devreleri, ekipmanın manuel jog devreye alma, makine güvenliği acil durum kilitleme ve aparat fikstür anahtarlamasında yaygın olarak uygulanan bu valf, vakum uyumluluğu ve güçlü şok direnci gerektiren çalışma koşulları için ideal orta mekanik tetikleme valfidir.

SOLH ITV yüksek akışlı elektro-pnömatik oransal valf, eşdeğer SMC modelleriyle tamamen değiştirilebilir. Kapalı döngü basınç geri besleme sistemini benimseyen DC0–10V voltajı, 4–20mA akım analog sinyallerini ve ±%1 FS kontrol doğruluğu ve IP65 toz ve su sıçramasına karşı koruma ile kademesiz, yüksek hassasiyetli uzaktan hava basıncı düzenlemesi elde etmek için CC-Link, PROFINET, EtherNet/IP dahil isteğe bağlı fieldbus iletişimini kabul eder. Üç seri farklı akış aralıklarını kapsar: mikro düşük akış için ITV1100, evrensel orta akış için ITV2100 ve 0,005 ila 0,9 MPa arasında ayarlanabilir basınçla 4400 L/dak ANR'ye kadar ağır yüksek akış için ITV3100. DC24V düşük güç kaynağı altında Rc/NPT/G dişlerini ve geçmeli bağlantı parçalarını, dahili LED dijital ekranı ve kendi kendine teşhis alarmını destekler. Geniş çaplı silindir çalıştırma, film ve tel sabit gerginlik kontrolü, yarı iletken ve optik hassas işlemler, otomatik dağıtım ve kaplama, kaynak ve perçinleme ekipmanı için çok kademeli basınç değiştirme, otomatik üretim hatlarında dijital merkezi basınç kontrolünü gerçekleştirmek için birden fazla manuel regülatörün değiştirilmesi için yaygın olarak uygulanır.

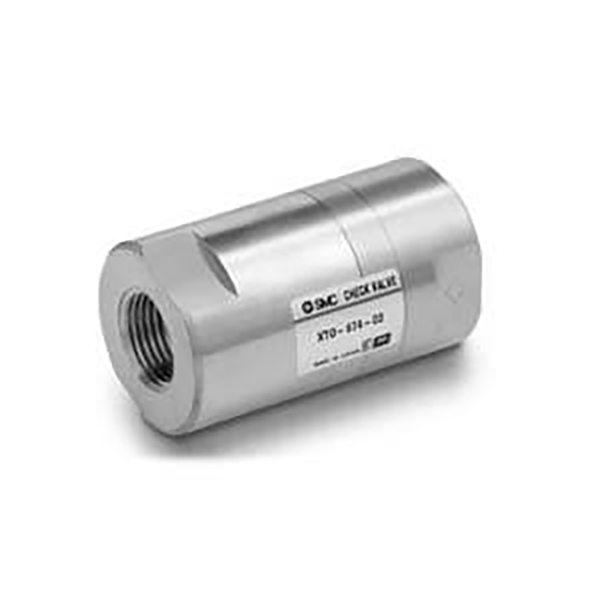

SOLH XTO674 ve INA14 hat içi çek valfler, vakum ve düşük basınçlı sıvı boru hatlarında geri akış önleme koruması için hem basınçlı hava hem de temiz suyla uyumlu, ultra düşük 0,01 MPa çatlama basıncıyla aynı yapısal platformu paylaşır. XTO674, -30°C'ye kadar çalışan tamamen pirinçten yapılmış kriyojenik bir versiyondur; INA14 standart serisi, standart NBR contaların yanı sıra isteğe bağlı yağ ve yüksek sıcaklığa dayanıklı FKM ve hava koşullarına dayanıklı CR contalarla donatılmış pirinç veya SUS304 paslanmaz çelik gövde sağlar. Akış oku işaretli kompakt hat içi dişli tasarım, ekstra braketlere ihtiyaç duymadan doğrudan boru hatlarına monte edilebilir ve vakum jeneratörleri ile vantuz arasına monte edildiğinde vakum kaybını ve ters hava akışını etkili bir şekilde önler. İki seri, boru modifikasyonu olmadan doğrudan saha değişimi için aynı genel boyutlara ve diş boyutlarına sahiptir; kriyojenik ekipmanlarda, vakum üretim hatlarında, korozyona dayanıklı yüksek sıcaklık sıvı devrelerinde ve tek yönlü basınç tutma ve geri akışın önlenmesi için genel pnömatik ve su boru hatlarında yaygın olarak uygulanır.

SOLH HLH ultra ince yan L raylı doğrusal kayar silindir, kurulum alanından tasarruf etmek için ince, düşük profilli gövdeye sahip entegre tek taraflı devridaim bilyalı kılavuz rayı ve hafif yükte hassas konumlandırmaya adanmış çift etkili bir pnömatik kızağı benimser. Delik boyutları 6, 10, 16 ila 20 mm arasında değişir; standart stroklar 5–60 mm, çalışma basıncı 0,15~0,7 MPa ve çalışma sıcaklığı -20°C ila 70°C arasındadır. Silindir gövdesinde esnek boru düzeni için 4 yönlü montaj dişli delikleri ve 3 taraflı hava delikleri bulunur. Kızak taşıyıcısı, üst ve ön yüzeylerde sabitleme vidalı delikler ve konumlandırma pimi delikleri ile donatılmıştır. Manyetik dilli anahtarların montajı için çift taraflı yuvalara sahip yerleşik bir manyetik halka standart olarak gelir. Piston çubuğu ile taşıyıcı arasındaki yüzer bağlantı, yanal yan yükü ortadan kaldırır ve mükemmel düzlük ve dönme önleme hassasiyeti sağlar. Çift raylı HLQ serisiyle karşılaştırıldığında HLH, 3C ve yarı iletken mini denetim düzeneklerinde, hafif hizmet tipi itmeli kenetleme ünitelerinde ve kompakt otomasyon makineleri içindeki ileri geri hareket eden konumlandırma mekanizmalarında yaygın olarak uygulanan, sınırlı dar alan için daha ince bir dış hat sunar.

SOLH HLQ / HLQL çift şaftlı kayar silindirler, yana monteli silindirli HLQ kompakt standart versiyonu ve ultra sert simetrik HLQL modeli dahil olmak üzere devridaim yapan bilyalı doğrusal kılavuzları kullanır. Delik boyutları 6 ila 25 mm arasında değişir ve stroklar 10–150 mm'dir. İkiz paralel piston kolu tasarımı, güçlü bir itme kuvveti ve mükemmel burulma ve dönme önleme performansı sağlar. Piston ve kayar taşıyıcı arasındaki yerleşik yüzer mafsal, eksantrik yanal yükleri dengeler. Tabanda 3 yönlü montaj dişli delikleri bulunurken kayar taşıyıcı çok yüzeyli fikstür montaj delikleri ve konumlandırma pimleri sağlar; Manyetik dilli anahtarlar ve dahili mıknatıs için yan yuvalar standart olarak gelir. Çoklu tampon seçenekleri mevcuttur: çift/tek ayarlanabilir hava tamponu, hidrolik amortisör ve yumuşak ileri geri hareket ve yüksek tekrar konumlandırma doğruluğu için harici durdurma blokları. HLQ, sınırlı alana sahip orta-küçük yüklere uygundur; simetrik HLQL ise ağır yükleri ve ciddi eksantrik sapmaları yönetir. 3C, yarı iletken montaj ve test ekipmanlarında otomatik transfer, hassas kenetleme ve doğrusal konumlandırma için yaygın olarak kullanılır.

SOLH HLS / HLSL çift şaftlı kayar silindirler, hat temaslı çapraz makaralı kılavuzları benimser ve HLQ bilyalı kılavuz modellerine göre çok daha yüksek sertlik, tekrarlı konumlandırma doğruluğu ve eksantrik yük direnci sağlar. İki model mevcuttur: ciddi ofset olmadan orta-küçük yükler için yandan monteli kompakt silindirli standart HLS; Ağır yükler, büyük eksantrik tork ve ultra hassas talepler için merkezi silindirli ve çift paralel makaralı simetrik HLSL. Delik boyutları 6–25 mm'yi ve stroklar 10–150 mm'yi kapsar. İkiz piston çubukları güçlü itme ve burulmayı önleme performansı sağlarken yerleşik yüzer bağlantılar yanal sapma gerilimini ortadan kaldırır. Taban 3 yönlü montaj deliklerini destekler, kayar taşıyıcı çok yüzeyli sabitleme dişlerini ve konumlandırma pimlerini rezerve eder ve manyetik halka artı sensör yuvaları standart olarak gelir. Ayarlanabilir hava tamponları, hidrolik amortisörler ve harici mekanik durdurucular opsiyonel aksesuarlardır. Çalışma sıcaklığı -20°C ile 70°C arasında değişir. Yarı iletken, tıbbi otomasyon, takım tezgahı mastarları ve diğer ağır hizmet tipi ultra hassas transfer ve kenetleme konumlandırma istasyonlarında yaygın olarak kullanılır.
