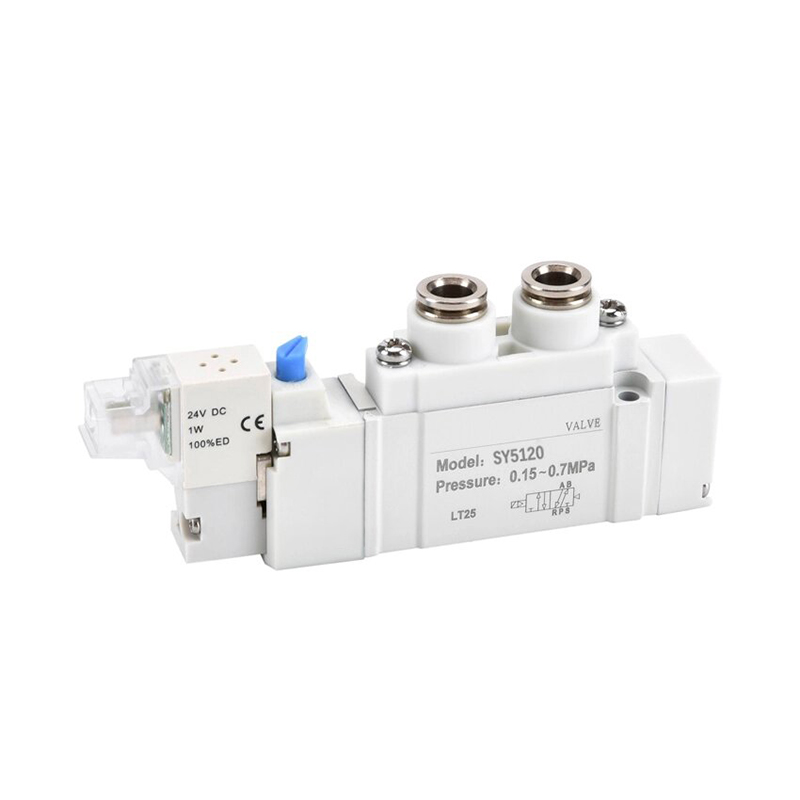

SY Serisi Pilot Kumandalı 5 Yollu Solenoid Valf

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH SY serisi, ultra kompakt gövdeye, ultra düşük güç tüketimine ve büyük ölçüde yükseltilmiş akış kapasitesine sahip, ana akım pilotla çalıştırılan 5 yollu solenoid valftir. Orijinal SMC SY serisiyle tamamen değiştirilebilir, tüm otomatik üretim ekipmanlarında silindir ileri geri hareketi ve pnömatik devre anahtarlaması için temel yön kontrol bileşeni olarak hizmet eder.

Tam Seri Boyut Sınıflandırması ve Eşleştirme Kapsamı

Evrensel Temel Teknik Özellikler

  1. Devre Tipleri:

     -- 5/2 yollu (tek yay geri dönüşlü / çift mandallı bobin);

     -- 5/3 yollu (3 merkezi fonksiyon: Merkez Kapalı / Merkez Egzoz / Merkez Basınç Beslemesi)

  2. Çalışma Basıncı Aralığı

     -- Dahili pilot: 0,1 ~ 0,7 MPa

     -- Harici pilot (vakum uyumlu): -100 kPa ~ 0,7 MPa

  3. Çalışma Sıcaklığı: -10 ~ 50°C (hava kaynağında buzlanma yok)

  4. Bobin Güç Tüketimi: Standart bobin 0,35W; enerji tasarruflu düşük güçlü bobin yalnızca 0,1W

  5. Koruma Sınıfı: Fiş konnektörü IP65; manifold montaj tabanı IP67

  6. Hizmet Ömrü: 200 milyon döngüye kadar boşluk sızdırmazlık makarası; 70 milyon döngüye kadar elastik conta

  7. Standart Gerilim Seçenekleri: DC12V / DC24V (kütle ana akımı); AC110V / AC220V

Yapısal ve Temel Performans Avantajları

  1. Hızlı Takılabilir Manifold Montaj Yapısı

     -- Doğrudan SS5Y serisi manifold tabanına takılır, hızlı montaj ve demontaj, tüm valf adasının sökülmesine gerek kalmadan tek valf bakımı kolaydır.

  2. Ultra Düşük Enerji Tasarruflu Bobin

     -- İsteğe bağlı 0,1 W düşük güçlü bobin, düşük ısı üretimi, uzun süreli sürekli enerjili çalışma koşulları için mükemmel şekilde uygundur, fabrika basınçlı hava ve güç maliyetini büyük ölçüde azaltır.

  3. Büyük Düzeyde Optimize Edilmiş Yüksek Akışlı Koşucu

     -- Dahili düzene göre optimize edilmiş tasarım, eski nesil solenoid valflere kıyasla akış kapasitesi yaklaşık %80 artırıldı ve basınç kaybı olmadan daha hızlı silindir uzatma/geri çekme hızı elde edildi.

  4. Dahili Pilot Filtre Ekranı

     - Toz ve kirleri engellemek için pilot valf girişindeki entegre küçük filtre ağı, makara sıkışması arıza oranını etkili bir şekilde azaltır ve servis ömrünü uzatır.

  5. Çok Yönlü Esnek Bağlantı Noktası Düzeni

     -- Yan / üst / alt üç yönde hava delikleri mevcuttur; kompakt ekipman çerçeveleri içinde mekanik paraziti önlemek için boru yönlendirmesini serbestçe ayarlayın.

  6. Modüler Vana Adası Entegrasyonu

     -- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 serisi çok istasyonlu manifold tabanlarıyla mükemmel şekilde eşleşir, merkezi birleşik hava beslemesi ve egzozu, düzenli kablolama düzeni gerçekleştirir ve kabin kurulum alanından tasarruf sağlar.

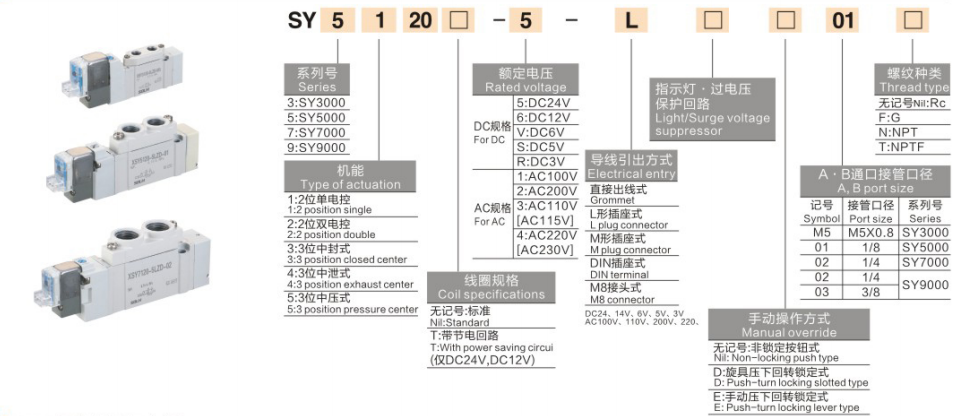

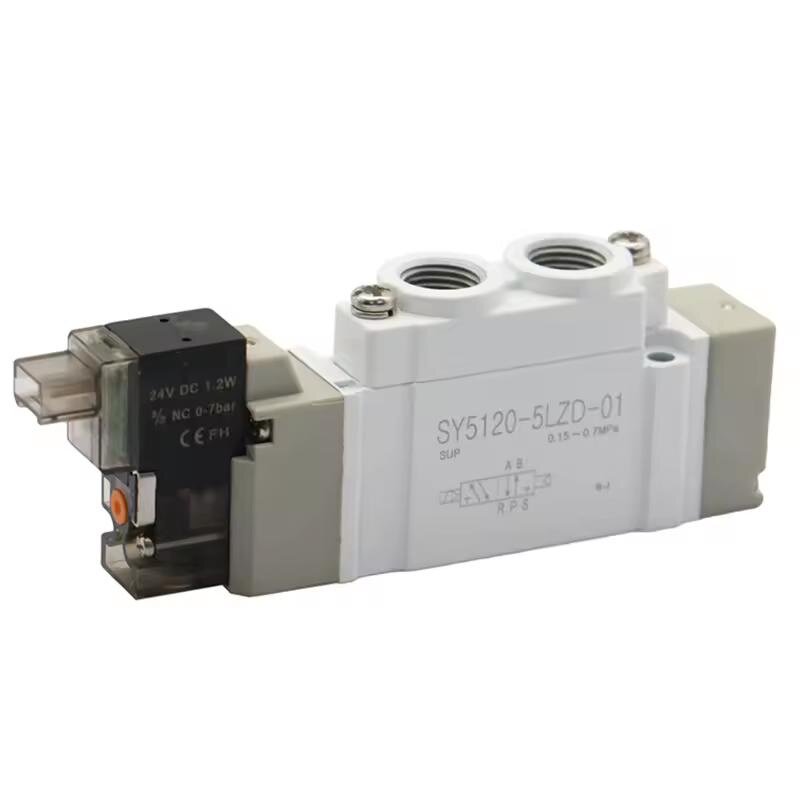

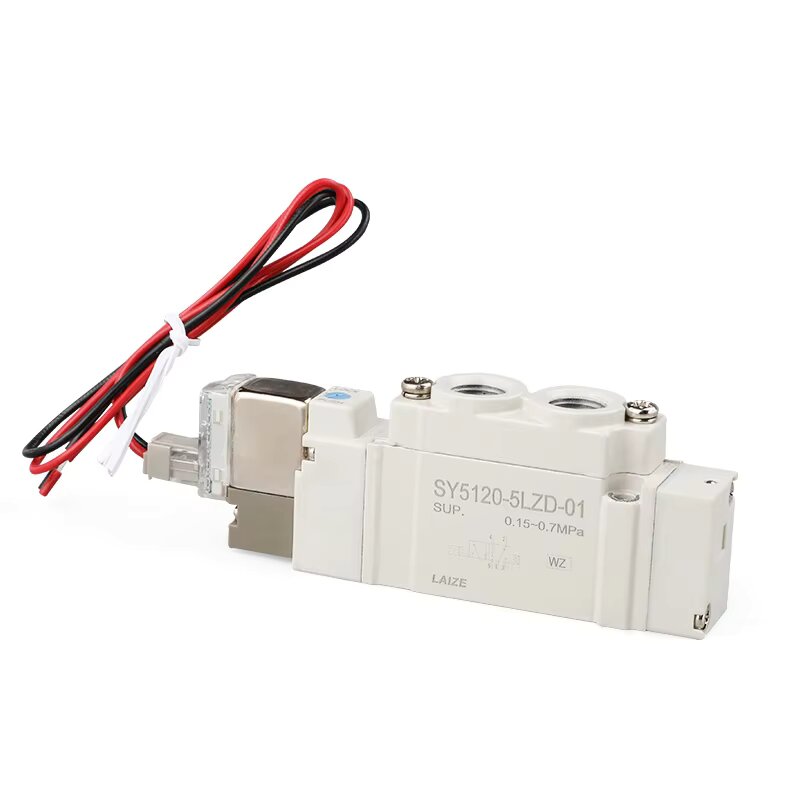

Tam Model Kodlama Kuralı (Örnek: SY5120-5LZD-01)

  1. SY: Pilot kumandalı 5 yollu solenoid valfin seri kodu

  2. 5: Boyut seri numarası (5 = SY5000 orta seri)

  3. 1: Devre fonksiyon kodu

     1 = 5/2 tek helezon yay geri dönüşlü;

     2 = 5/2 çift mandallamalı bobin;

     3 = 5/3 üç konumlu vana

  4. 2: İç yapısal temel kod

  5. 0: Standart taban montaj tipi

  6. 5: Bobin voltajı kodu (5 = DC24V, ana akım)

  7. LZ: Soket ve koruma yapılandırması

     L = L şeklinde priz; Z = dahili LED göstergesi + aşırı gerilim koruma devresi

  8. D: Manuel geçersiz kılma kodu (iterek-döndürerek kilitleme tornavida işlemi)

  9. 01: Bağlantı noktası diş boyutu (01 = Rc1/8")

Tipik Endüstriyel Uygulama Senaryoları

     -- Otomatik montaj üretim hatları, yarı iletken hassas ekipmanlar, paketleme makineleri

     -- Otomotiv damgalama ve kaynak üretim hatları, tıbbi test cihazları

     -- Pnömatik robotik tutucular, doğrusal kaydırmalı silindirler, döner indeksleme aktüatörleri

     -- Silindir ileri/geri çekilme geçişi, pnömatik devre açma-kapama ve hız düzenleme kontrolü

Bir Cümle

     ÖzetSOLH SY serisi pilotla çalıştırılan 5 portlu solenoid valf, 0,1W enerji tasarruflu bobin, IP65/IP67 toz geçirmez ve su geçirmez sınıfı, eski modellerden %80 daha yüksek akış ve takılabilir SS5Y manifold uyumluluğu, elektronik, otomotiv, paketleme ve tıbbi ekipmanlarda silindir otomasyonu için evrensel kompakt yön kontrol valfi ile SY3000/SY5000/SY7000/SY9000 tam boyut aralığını kapsar.
