Marka: Richge Technology'den SOLH

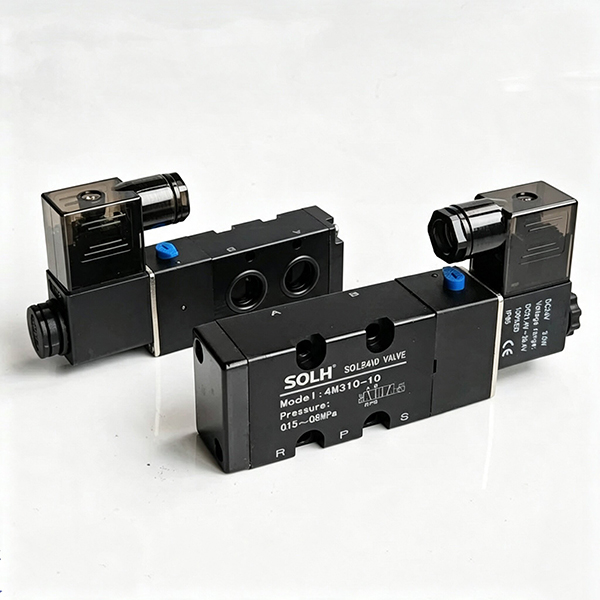

SOLH 4M serisi profesyonel bir üründürNAMUR standart 5/2 yollu plaka tipi solenoid valf Pnömatik aktüatörün otomatik kontrolü için özel olarak tasarlanmıştır. Valf tabanındaki standart montaj delikleri ile uluslararası NAMUR yan montaj standartlarına kesinlikle uygundur. Vana doğrudan lamine edilebilir ve ara adaptör hava boruları olmadan pnömatik küresel vanaların ve kelebek vana aktüatörlerinin yanına monte edilebilir. Yalnızca valf otomatik kontrol devreleri için kullanılan bu ürün, Airtac 4M serisi standartlarına tamamen uygundur ve yapısal olarak geleneksel 4V tüp tipi solenoid valflerden farklıdır.
1.1 Temel Ürün Özellikleri
• İşlev Modu: 5/2 yollu (5 portlu 2 pozisyonlu)
• Tahrik Yapısı: Dahili pilot makaralı tip, yağlama gerektirmeden çalışma
• Montaj Standardı: NAMUR standart yandan montaj (P/A/B/R1/R2 hava devreleriyle entegre taban)
• Ana Akım Modeller: 4M210-08, 4M210-06, 4M110-06
1. Kodlama Mantığı: 4M [Boyut Kodu] [Kontrol Kodu] [Fonksiyon Kodu] - [Port Dişi]
|
Kod Segmenti |
Detaylı Tanım |
|
4 milyon |
NAMUR standart plaka tipi 5/2 yollu solenoid valf serisi |
|
1 / 2 / 3 |
Boyut özellikleri: 1=100 serisi, 2=200 serisi, 3=300 serisi |
|
1 / 2 |
Kontrol modu: 1=Tek elektrikli kontrol (yay sıfırlama); 2=Çift elektrik kontrolü (mandal hafızası) |
|
0 / 3 |
Fonksiyon tipi: 0=Normalde açık tip; 3=Kapalı merkez (nadiren kullanılır) |
|
M5 / 06 / 08 / 10 |
Harici hava girişi ve egzoz diş boyutu |
2. Model Örneği
4M210-08: 200 ebat, yay sıfırlamalı tek elektrik kumandalı, PT1/4 dış dişli portlu
3. Tam Seri Ana Model Spesifikasyon Listesi
|
Boyut Özellikleri |
Tek Elektrikli Kontrol (Yay Sıfırlama) |
Çift Elektrik Kontrolü (Kendinden Kilitlenen Bellek) |
Dış Hava Kaynağı Konusu |
|
4 milyon100 |
4 milyon110-M5/06 |
4 milyon120-M5/06 |
M5 / PT1/8 |
|
4 milyon200 (En Yaygın) |
4 milyon210-06/08 |
4 milyon220-06/08 |
PT1/8 / PT1/4 |
|
4 milyon300 |
4 milyon310-08/10 |
4 milyon320-08/10 |
PT1/4 / PT3/8 |
|
Parametre Öğesi |
Şartname |
|
Çalışma Basıncı Aralığı |
0.15～0.8MPa |
|
Kanıt Basıncı |
1.2MPa |
|
Çalışma Ortamı |
Filtrelenmiş basınçlı hava (filtre doğruluğu ≥40μm) |
|
Çalışma Sıcaklığı Aralığı |
-20°C～+70°C |
|
Maksimum Eylem Frekansı |
5 kez/saniye |
|
AC Bobin Gücü |
220V/110V/24V; 3.5～4VA |
|
DC Bobin Gücü |
24V/12V; 2,5W |
|
Kablolama ve Koruma Sınıfı |
DIN soketi / kablo ucu tipi, IP65 su geçirmez ve toz geçirmez |
|
4 milyon1 Akış Parametresi |
Etkin alan 5,5~12mm², Cv=0,31~0,67 |
|
4 milyon2 Akış Parametresi |
Etkin alan 14~17mm², Cv=0,78~1,0 |
|
4 milyon3 Akış Parametresi |
Etkin alan 25~30mm², Cv=1,4~1,68 |
• Entegre NAMUR Üssü Hava Limanı: Valfin alt kısmı A/B hava portları ile gömülüdür. Aktüatöre takıldıktan sonra aktüatörün iki hava giriş deliğine otomatik olarak kenetlenir. A/B bağlantı noktaları için harici hava borularına gerek yoktur; yalnızca P hava girişi ve R1/R2 çıkış portları harici hava kaynağı bağlantısına ihtiyaç duyar, bu da boru yapısını basitleştirir ve sızıntı noktalarını azaltır.
• Dahili Manuel Test İtme Çubuğu: Vana tarafında manuel hata ayıklama düğmesi bulunur, güç kapatıldıktan sonra manuel vana açma ve kapama testini destekler, yerinde kurulum, hata ayıklama ve ekipman bakımı için uygundur.
• Çift Kontrol Modu Özellikleri: 4M×20 çift elektrikli kontrol modelleri, mevcut valf konumunu korumak için kapanma sırasında kendiliğinden kilitlenen hafıza yapısını benimser; 4M×10 tekli elektrikli kumandalı modeller, güç kapatıldıktan sonra yay kuvvetiyle otomatik olarak sıfırlanarak sırasıyla güvenlik sıfırlama ve konumlandırma tutma taleplerini karşılar.
• Uyumlu Manifold Montajı: 4V serisiyle aynı temel özellikleri paylaşır (4M100M/200M/300M manifold tabanı). Manifold kurulumu yoluyla birden fazla valf için merkezi hava beslemesini destekler ve ayrıca bağımsız çalışma için doğrudan tek bir aktüatöre monte edilebilir.
|
Karşılaştırma Öğesi |
4 milyon NAMUR Plakalı Vana |
4V Konvansiyonel Tüp Vana |
|
Montaj Yöntemi |
Alt kısım doğrudan aktüatöre takılıdır (NAMUR standardı) |
Ayrı manifold tabanıyla monte edilen yan boru yerleştirme |
|
A/B Hava Limanı Tasarımı |
Altta yerleşik yerleştirme bağlantı noktası, harici boru yok |
Vana gövdesinin üst kısmındaki harici boru bağlantısı |
|
Temel Uygulama |
Pnömatik küresel vana / kelebek vana aktüatör kontrolü |
|
|
Baz Değiştirilebilirliği |
Aynı spesifikasyona sahip 4V serisi manifold tabanını paylaşın |
NAMUR aktüatöre doğrudan monte edilemez |
• Valf Otomatik Kontrol Sistemi: 4M210-08, petrokimya, su arıtma ve boru hattı sıvı anahtarlama ekipmanlarında yaygın olarak kullanılan DA/SR pnömatik aktüatör + küresel/kelebek vana ile eşleştirilmiştir.
• Valve Adası Entegre Sistemi: Merkezi hava beslemesini ve otomatik boru hattı kümeleri için birden fazla 4M serisi solenoid valfin entegre kurulumunu gerçekleştirmek için 4M200M çoklu bağlantılı manifold tabanını benimseyin.
• Boru Hattı Boru Eşleştirmesi: Sabit ve sızıntısız bağlantı için ana hava kaynağı boru hattına hızlı bir şekilde kenetlenmek üzere harici dişli bağlantı noktalarını KQ2 hızlı bağlantılı erkek dişli düz bağlantı parçalarıyla bağlayın.
SOLH 4M serisi, pnömatik aktüatörler için özel bir NAMUR standart plaka tipi 5/2 yollu solenoid valftir; tüpsüz doğrudan montaj, yağlama gerektirmeden çalışma ve IP65 koruması özelliklerine sahiptir ve pnömatik küresel vanaların ve kelebek vanaların otomatik anahtarlaması için en uygun destekleyici kontrol bileşenidir.
