Pnömatik Bileşenler Serisi

SOLH VM2 (VM200) orta mekanik popetli valf, eşleşen SMC modelleriyle tamamen değiştirilebilir. Cv=0,87 akış katsayısına sahip orta popet yapıya sahip olan akış kapasitesi, standart Rc1/4 portu ve isteğe bağlı NPT/G1/4 dişleriyle donatılmış mini VM1 serisine göre yaklaşık 8 kat daha yüksektir. 0~1.0MPa'nın altında çalışır ve vakumla uyumlu değildir; yağlama gerektirmeyen, aşınmaya dayanıklı popet conta ve sağlam metal gövdeyi benimser. Eksiksiz bir değiştirilebilir aktüatör serisiyle desteklenen yan port ve alt port boru düzenleri mevcuttur: standart POM silindir / sertleştirilmiş çelik, aşınmaya dayanıklı makaralı kol, tek yönlü geri tepme önleyici silindir, düz piston, düz basmalı düğme, sarı mantar acil durdurma kafası, yeşil gösterge düğmesi ve kilitlenebilir menteşe düğmesi. Sertleştirilmiş çelik silindir çeşidi, ağır hizmet tipi, yüksek aşınmaya sahip üretim hatlarına uygundur. Silindir ve kayar tabla strok limiti tespiti, ekipmanın manüel jog devreye alma, aparat fikstürü hava anahtarlaması ve emniyetli acil durum kilidi için yaygın olarak kullanılır; paketleme, tekstil, baskı ve genel otomasyon üretim hatları için ana mekanik hava tetikleme valfi olarak hizmet eder.

SOLH VM4 (VM400) orta 3 portlu popet mekanik valf, mini VM1 ve yüksek akışlı VM2 serisi arasında konumlandırılmış eşdeğer SMC modelleriyle tamamen değiştirilebilir. Temel avantajı, VM2'de bulunmayan bir özellik olan -100kPa vakumdan 1,0MPa pozitif basınca kadar tam basınç aralığıyla uyumlu olmasıdır. İsteğe bağlı NPT/G1/8 dişlileri ve Cv=0,38 akış kapasitesi ile standart Rc1/8 bağlantı noktasını benimser ve yan ve alt bağlantı noktası boru düzenini destekler. Sağlam metal gövdeyle üretilmiş olup, 1000 m/s² darbeye ve ağır titreşime dayanıklıdır, zorlu ağır hizmet üretim hatlarına uygundur ve uzun servis ömrü için yağlama gerektirmeyen, toza dayanıklı popet contalıdır. Eksiksiz bir değiştirilebilir aktüatör seti sağlanmaktadır: standart / sertleştirilmiş aşınma önleyici çelik makaralı kol, tek yönlü geri tepme önleyici makara, düz piston, çok renkli mantar acil durdurma düğmeleri, 2/3 konumlu döner düğmeler, kilitlenebilir düğmeler ve mafsallı menteşe kolları. Silindir ve kayar tabla strok sınırı algılama, vakum adsorpsiyon/bırakma devreleri, ekipmanın manuel jog devreye alma, makine güvenliği acil durum kilitleme ve aparat fikstür anahtarlamasında yaygın olarak uygulanan bu valf, vakum uyumluluğu ve güçlü şok direnci gerektiren çalışma koşulları için ideal orta mekanik tetikleme valfidir.

SOLH ITV yüksek akışlı elektro-pnömatik oransal valf, eşdeğer SMC modelleriyle tamamen değiştirilebilir. Kapalı döngü basınç geri besleme sistemini benimseyen DC0–10V voltajı, 4–20mA akım analog sinyallerini ve ±%1 FS kontrol doğruluğu ve IP65 toz ve su sıçramasına karşı koruma ile kademesiz, yüksek hassasiyetli uzaktan hava basıncı düzenlemesi elde etmek için CC-Link, PROFINET, EtherNet/IP dahil isteğe bağlı fieldbus iletişimini kabul eder. Üç seri farklı akış aralıklarını kapsar: mikro düşük akış için ITV1100, evrensel orta akış için ITV2100 ve 0,005 ila 0,9 MPa arasında ayarlanabilir basınçla 4400 L/dak ANR'ye kadar ağır yüksek akış için ITV3100. DC24V düşük güç kaynağı altında Rc/NPT/G dişlerini ve geçmeli bağlantı parçalarını, dahili LED dijital ekranı ve kendi kendine teşhis alarmını destekler. Geniş çaplı silindir çalıştırma, film ve tel sabit gerginlik kontrolü, yarı iletken ve optik hassas işlemler, otomatik dağıtım ve kaplama, kaynak ve perçinleme ekipmanı için çok kademeli basınç değiştirme, otomatik üretim hatlarında dijital merkezi basınç kontrolünü gerçekleştirmek için birden fazla manuel regülatörün değiştirilmesi için yaygın olarak uygulanır.

SOLH XTO674 ve INA14 hat içi çek valfler, vakum ve düşük basınçlı sıvı boru hatlarında geri akış önleme koruması için hem basınçlı hava hem de temiz suyla uyumlu, ultra düşük 0,01 MPa çatlama basıncıyla aynı yapısal platformu paylaşır. XTO674, -30°C'ye kadar çalışan tamamen pirinçten yapılmış kriyojenik bir versiyondur; INA14 standart serisi, standart NBR contaların yanı sıra isteğe bağlı yağ ve yüksek sıcaklığa dayanıklı FKM ve hava koşullarına dayanıklı CR contalarla donatılmış pirinç veya SUS304 paslanmaz çelik gövde sağlar. Akış oku işaretli kompakt hat içi dişli tasarım, ekstra braketlere ihtiyaç duymadan doğrudan boru hatlarına monte edilebilir ve vakum jeneratörleri ile vantuz arasına monte edildiğinde vakum kaybını ve ters hava akışını etkili bir şekilde önler. İki seri, boru modifikasyonu olmadan doğrudan saha değişimi için aynı genel boyutlara ve diş boyutlarına sahiptir; kriyojenik ekipmanlarda, vakum üretim hatlarında, korozyona dayanıklı yüksek sıcaklık sıvı devrelerinde ve tek yönlü basınç tutma ve geri akışın önlenmesi için genel pnömatik ve su boru hatlarında yaygın olarak uygulanır.

SOLH ZL112 çok kademeli venturi vakum ejektörü, standart Φ1,2 nozulla donatılmış eşdeğer SMC modelleriyle tamamen değiştirilebilir. Enerji tasarrufu sağlayan çok kademeli yapısı, -88~-92kPa'lık sabit vakum sağlarken, tek kademeli ejektörlere kıyasla hava tüketimini %40'ın üzerinde azaltır. Son derece entegre modüler bir tasarımı benimseyen bu ürün, otomatik emme ve üfleme için K1 ikili besleme/boşaltma valfleri ve maliyet tasarrufu sağlayan K2 tekli besleme valfi çeşitleri sunar. Dahili susturucu, çalışma gürültüsünü 70dB(A)'nın altında sınırlar; iki egzoz stili mevcuttur: standart entegre susturucu tipi ve yüksek akış için P merkezi çıkışlı egzoz. İsteğe bağlı aksesuarlar arasında analog mekanik vakum göstergeleri ve NPN/PNP tek/çift kanallı ve voltaj/akım analog sinyal çıkışlarına sahip dijital vakum basınç anahtarlarının yanı sıra çeşitli fiş konnektörleri, bobin voltajları ve manuel ayar düğmeleri bulunur. Bakım gerektirmeyen sürekli çalışma için dahili hareketli parçalardan arındırılmış olup, vakum tepki süresini kısaltmak için doğrudan robot uç efektörlerine monte edilebilir ve 3C cam panellerin, metal levhaların, paketleme ve baskı malzemelerinin ve sabit yüksek akışlı vakum adsorpsiyonu gerektiren gözenekli iş parçalarının çoklu vantuzlu taşınmasında yaygın olarak uygulanır.

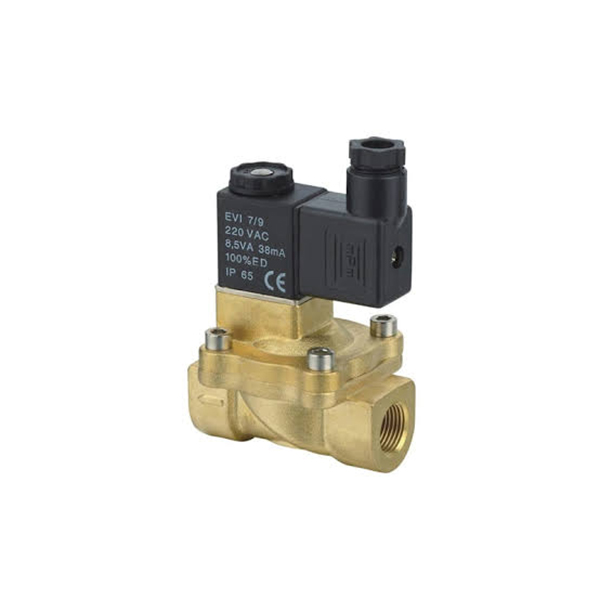

Versiyon 1｜Resmi Ürün Sayfası Uzun Kopyası (SEO odaklı, bağımsız web sitesi detay sayfası için ~290 kelime) SOLH 2V serisi 2/2 yollu pirinç akışkan solenoid valfleri, basınçlı havanın, endüstriyel suyun ve yağlama yağının evrensel kontrolü için tasarlanmış çok yönlü elektromanyetik açma-kapama valfleridir ve iki olgun yapısal konfigürasyonda mevcuttur: doğrudan etkili 2V025 ve diyafram pilotla çalıştırılan 2V130 ve 2V250 çeşitleri. Yüksek performanslı sızdırmazlık elemanlarıyla eşleştirilmiş sağlam dövme pirinç vana gövdeleriyle üretilen bu seri, sıfır basınçta başlatma ve yüksek akışlı boru hattı düzenlemesini kapsayan güvenilir anahtarlama performansı sunar. Kompakt 2V025 doğrudan etkili model, 0MPa sıfır basınç farkında normal açılmayı sağlayan doğrudan elektromanyetik tahrik yapısını benimser. Aşınmaya dayanıklı VITON flor kauçuk contalarla donatılmış olup, zayıf aşındırıcı ortamlara dayanıklıdır ve düşük basınçlı boru hatlarına, vakum döngülerine ve mikro akışlı püskürtme ve soğutma ekipmanlarına mükemmel uyum sağlar. Pilotla çalıştırılan 2V130 ve 2V250, diyaframı çalıştırmak için orta basınç farkına dayanır; olağanüstü büyük akış kapasitesi ve düşük bobin güç tüketimi sunar; minimum 0,05MPa başlatma basıncı gerektirirler ve geleneksel su ve basınçlı hava boru hatları için ideal olan NBR nitril kauçuk contaları kullanırlar. Tüm versiyonlar, IP65 giriş korumalı ve 0,05 saniye içinde hızlı anahtarlama tepkisine sahip B Sınıfı yalıtımlı bobinleri kullanır. Çoklu kablolama seçenekleri (DIN soketi, hareketli kablolar, gösterge ışığı soketleri) ve G1/8'den G1 inç'e kadar değişen çok sayıda diş spesifikasyonu esnek saha kurulumunu destekler. Vakum kontrolü, ekipman soğutma suyu devreleri, kazan otomatik su beslemesi, hava kompresörü su girişi ve ana gaz-sıvı boru hattının kesilmesi alanlarında yaygın olarak kullanılan SOLH 2V serisi, tam spektrumlu endüstriyel otomasyon akışkan devreleri için ekonomik, istikrarlı genel akışkan anahtarlama çözümleri sunar.

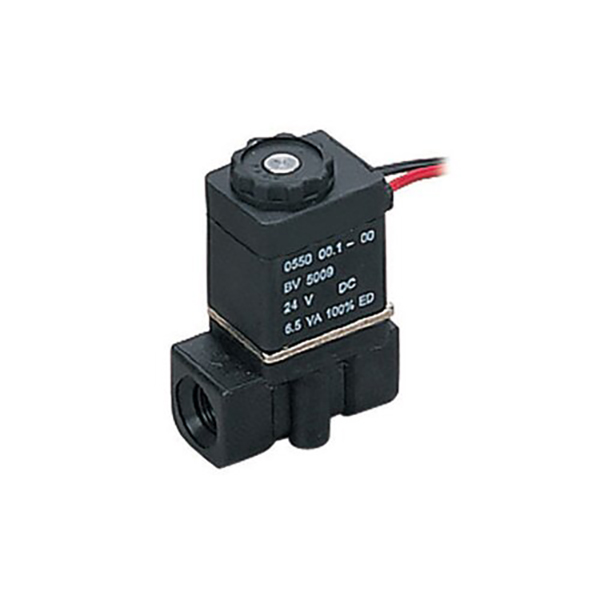

SOLH 2P serisi mini 2/2 yollu doğrudan etkili normalde kapalı solenoid valfler, basınçlı havanın, temiz suyun ve düşük viskoziteli yağlama yağının düşük maliyetli, küçük akışlı otomatik geçişi için özel olarak tasarlanmış yüksek mukavemetli PA66 naylon mühendislik plastik valf gövdelerini kullanır. Gerçek sıfır basınç başlatma performansına sahip olan valf, 0MPa basınç farkı altında normal şekilde açılarak pilotla çalıştırılan solenoid valflerin basınca bağımlılığını etkili bir şekilde ortadan kaldırır. Bu seri, olgun bir doğrudan elektromanyetik sürüş yapısını benimser. Güç kapalı durumdayken, yerleşik sıfırlama yayı, tamamen kapalı durumu korumak için valf çekirdeğini sıkı bir şekilde sıkıştırır; Enerji verildiğinde, elektromanyetik çekim, boru hattını yürütmek için valf çekirdeğini hızla kaldırır ve ultra hızlı yanıt için tüm anahtarlama eylemi 0,05 saniye içinde tamamlanır. Standart konfigürasyonda, yağa, suya ve hafif aşındırıcı ortamlara karşı olağanüstü dirence sahip, aşınmaya dayanıklı VITON floro kauçuk contalar kullanılır; NBR nitril kauçuk conta, çalışma koşullarına göre isteğe bağlı olarak yedek parça olarak mevcuttur. Bobin, B Sınıfı yalıtımla IP65 toz geçirmez ve su geçirmez koruma derecesine ulaşır ve nemli atölye ortamlarında istikrarlı sürekli çalışma kapasitesine sahiptir. Sabit φ2,5 mm akış deliği ve 0,23 CV değeriyle, küresel eşleştirme taleplerini karşılamak için evrensel AC/DC voltaj seçenekleriyle birlikte standart DIN soketi, uçan kablolar ve gösterge ışığı soketleri dahil olmak üzere çeşitli kablolama seçenekleriyle eşleştirilen iki ana akım diş spesifikasyonu G1/8 ve G1/4 mevcuttur. Hafif kompakt dış hat, kompakt ekipman modüllerinin içine kuruluma uygundur. Vakum jeneratörü hava kaynağı kontrolünde, küçük silindirli hava besleme anahtarlamasında, ekipman mikro soğutma suyu döngülerinde, otomatik püskürtmede, hava kompresörü otomatik drenajında ​​ve küçük nemlendirme sistemlerinde yaygın olarak kullanılır ve pirinç 2V serisi vanalara uygun maliyetli bir minyatür sıvı kontrolü alternatifi olarak hizmet eder.

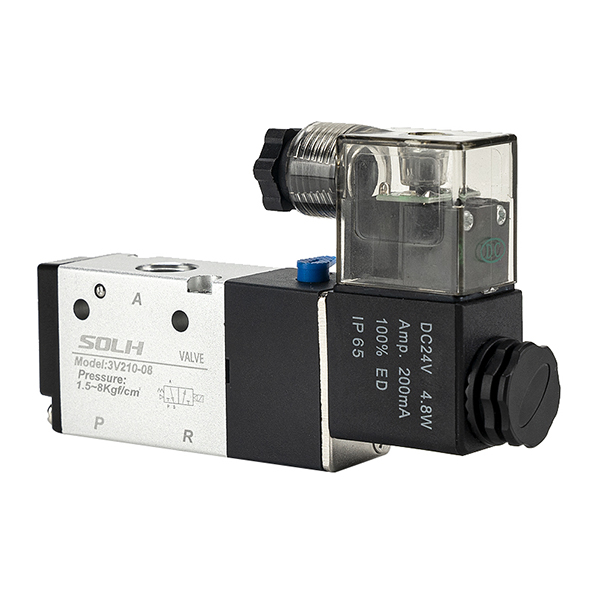

SOLH 3V serisi 3/2 yollu pnömatik solenoid yön kontrol valfleri, hem doğrudan etkili hem de pilotla çalıştırılan yapılarla tasarlanmış olup, tek etkili yay geri dönüşlü silindirleri tahrik etmek ve vakumlu pnömatik devreleri değiştirmek için özel olarak tasarlanmıştır. Normalde Kapalı (NC) ve Normalde Açık (NO) konfigürasyonları bulunan bu seri, kompakt düzen, hızlı yanıt ve IP65 toz geçirmez ve su geçirmez koruma sınıfına sahip yüksek mukavemetli hafif alüminyum alaşımlı valf gövdelerini benimser ve küçük ve orta ölçekli pnömatik otomasyon sistemleri için standart çekirdek kontrol bileşeni görevi görür. Bağlantı noktası düzeni evrensel endüstri standartlarına uygundur: Ana hava girişi için P, silindirleri veya vakum vantuzlarını bağlayan çalışma bağlantı noktasının yürütülmesi için A, çalışma gürültüsünü azaltmak için susturucularla uyumlu egzoz bağlantı noktası için R. Doğrudan etkili 3V1 ve 3V2 çeşitleri, 0,05 saniyenin altında anahtarlama tepkisi ile 0~0,8 MPa aralığında güvenilir sıfır basınç başlatmayı destekler; düşük basınçlı gaz boru hatları ve negatif basınçlı vakum kontrol senaryolarına mükemmel uyum sağlar. Pilotla çalıştırılan 3V100/3V200/3V300 serisi, daha büyük akış kapasitesi ve daha düşük bobin güç tüketimi özelliklerine sahiptir; yüksek akışlı geleneksel pnömatik döngüleri karşılamak üzere kararlı anahtarlama için minimum 0,15 MPa giriş basıncı gerektirir. Kurulum ve bakım sırasında yerinde hata ayıklamayı kolaylaştırmak için yüksük tarzı manuel geçersiz kılma düğmesiyle donatılan tüm seri, istikrarlı sızdırmazlık performansıyla yağsız çalışmayı destekler. M5, G1/8, G1/4 ve G3/8 dahil olmak üzere birden fazla diş spesifikasyonu isteğe bağlıdır; ana akım küresel AC ve DC voltajları ve DIN soketi ve hareketli kabloların iki kablolama modu ile eşleştirilmiştir. Geleneksel 3A hava pilot valflerinin ve 3L elle çekme valflerinin yapısal değişiklik yapmadan doğrudan yerini alabilir; iş parçası sıkıştırma kriko mekanizmalarında, vakum adsorpsiyon anahtarlamasında, pnömatik kilitleme korumasında ve küçük aktüatörlerin yavaş yavaş ilerleme kontrolünde yaygın olarak kullanılmaktadır.

SOLH 4V serisi pilotla çalıştırılan pnömatik yön kontrol valfleri, 5/2 yollu iki konumlu ve 5/3 yollu üç konumlu konfigürasyonları kapsayan, çift etkili pnömatik silindirlerin ileri geri hareketini, orta strok konumlandırmasını ve basınç tutulmasını sağlamak için özel olarak optimize edilmiş ana akım endüstriyel pnömatik bileşenlerdir. Yüksek hassasiyetli makara valfi çekirdeğini ve yerleşik pilot çalıştırma yapısını benimseyen bu seri, düşük sürtünme direnci, hassas anahtarlama eylemi ve düşük bobin güç tüketimi özelliklerine sahiptir ve otomatik montaj hatlarında, paketleme makinelerinde, konumlandırma armatürlerinde ve genel pnömatik iletim sistemlerinde yaygın olarak kullanılmaktadır. Beş portlu düzen, evrensel endüstri standartlarıyla uyumludur: P, ana hava besleme girişi görevi görür; A ve B, uzatma ve geri çekmeyi kontrol etmek için çift etkili silindirlerin ön ve arka odacıklarına bağlanan iki uygulama portudur; R ve S, çalışma gürültüsünü azaltmak için susturucularla yapılandırılmış egzoz bağlantı noktalarıdır. 5/2 yollu tip, tek bobinli elektrik kontrolü ve çift bobinli elektrik kontrolü çeşitlerini içerir. Tek elektrik kontrollü valfler, elektrik kesildiğinde otomatik olarak geri dönmek için yay sıfırlama özelliğine dayanır; bu, geleneksel ileri geri hareketler ve güvenlik sıfırlama uygulamaları için idealdir. Çift elektrik kontrollü valfler, yaysız konum hafızasına sahiptir ve uzun süreli konumlandırma ve basınç tutma için güç kapatıldıktan sonra mevcut silindir konumunu sabit bir şekilde kilitler. 5/3 yollu üç konumlu versiyon üç isteğe bağlı nötr mod sunar: kapalı merkez (Tip C), silindir süspansiyonu kilitleme ve düşmeye karşı koruma için tüm bağlantı noktalarını kilitler; egzoz merkezi (Tip E), manuel devreye alma sırasında basınç tahliyesi ve serbest dalgalanma için A/B portlarını egzoz kanallarına bağlar; basınç merkezi (Tip P), çift yönlü dengeli sıkıştırma için her iki çalışma portuna da basınçlı hava besler. Mevcut spesifikasyonlar M5, G1/8, G1/4, G3/8 ve G1/2 diş boyutlarıyla 4V110'dan 4V410'a kadar değişir. Ana akım AC ve DC voltajlarını destekleyen IP65 toz geçirmez ve su geçirmez bobinlerle donatılan tüm seri, yağsız çalışmayı destekler ve yerinde test ve bakım için uygun bir manuel geçersiz kılma düğmesiyle birlikte gelir. Ana akım endüstriyel pnömatik otomasyon için evrensel standart yön valfidir.
