Marka: Richge Technology'den SOLH | SMC ZL212 Kurulum Boyutuyla Uyumlu Anında Değiştirme
 |

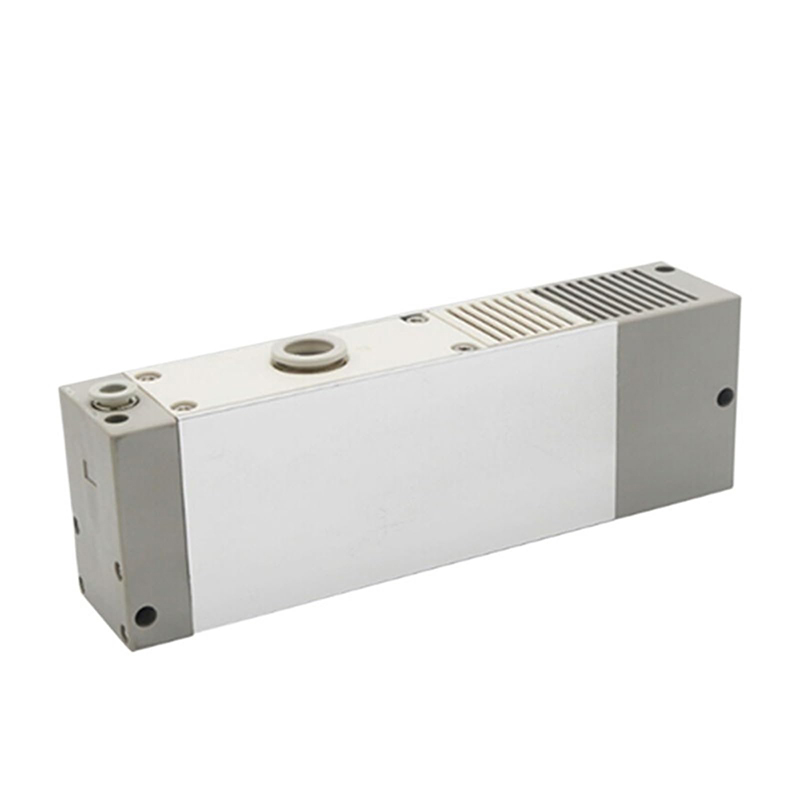

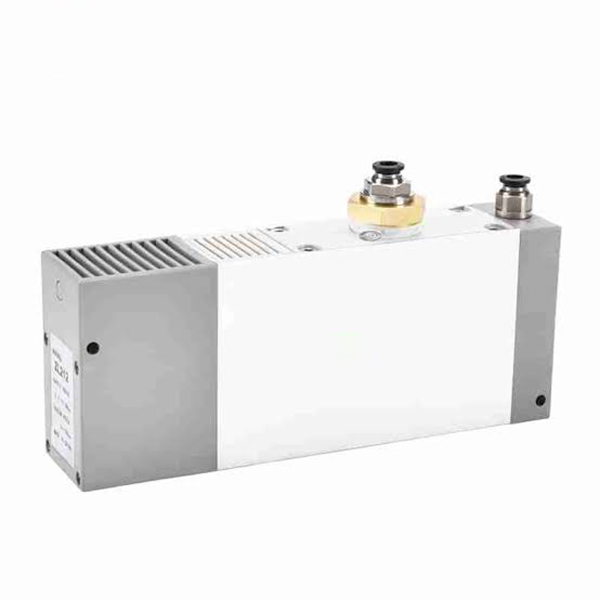

ZL212 serisi, ZL112 serisinden türetilen yükseltilmiş geniş akışlı, çok kademeli vakum ejektörüdür. Daha büyük nozül deliğiyle donatılmış olup, daha yüksek vakum seviyesi ve gelişmiş emme akışı sağlar. Büyük vantuzlar, gözenekli iş parçaları ve yüksek sızıntılı çalışma koşulları için özel olarak tasarlanmıştır. Robotik manipülatörler, sac ve cam malzeme taşıma uygulamaları için ana vakum ünitesi olarak yaygın şekilde benimsenmiştir.
|
Parametre Öğesi |
Şartname |
|
Ürün Konumu |
ZL112'nin gelişmiş yükseltilmiş modeli, daha yüksek vakum ve daha yüksek akış için daha büyük nozul |
|
Uygulanabilir Sıvı |
Basınçlı Hava |
|
Besleme Hava Basıncı |
0,3~0,7MPa, optimum çalışma aralığı: 0,45~0,5MPa |
|
Vakum Derecesi |
-90 ~ -95kPa |
|
Emme Akışı |
ZL112'den %30'dan fazla daha yüksek, gözenekli iş parçaları ve büyük vantuzlara uygun |
|
Hava Tüketimi |
Çok kademeli difüzör tasarımı, tek kademeli vakum ejektöre kıyasla %40'ın üzerinde enerji tasarrufu |
|
Ortam Sıcaklığı Aralığı |
-5°C ~ 60°C |
|
Bağlantı Noktası Bağlantısı |
Standart tek dokunuşla bağlantı parçası / dişli bağlantı noktası, SMC ZL212 montaj boyutuyla tamamen değiştirilebilir |

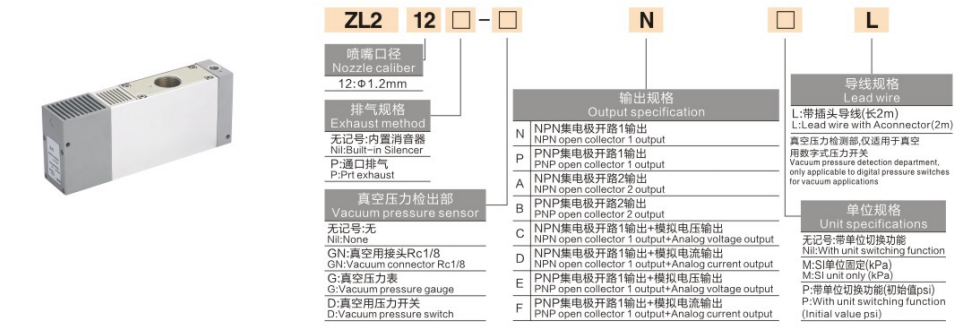

Temel format:ZL212‑□‑□‑□‑□
Valfli genişletilmiş format:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Konum |
Kod |
Tanım ve Ayrıntılı Açıklama |
|
1‑4 |
ZL212 |
Çok kademeli vakum ejektörünün seri kodu, ZL112 ile karşılaştırıldığında daha büyük nozul deliği |
|
5. |
İşaret yok |
Susturucu egzozu, genel atölye için standart gürültü azaltma |
|
|
P |
Yüksek akışlı veya merkezi egzoz kurulumu için port egzozu |
|
6. |
İşaret yok |
Vakum algılama modülü olmadan |
|
|
GN |
Harici basınç göstergesi bağlantısı için Rc1/8 vakum algılama portu |
|
|
G |
Dahili Y40Z mekanik vakum basınç göstergesi |
|
|
D |
Dahili dijital vakum basınç şalteri |
|
7. |
N |
NPN açık toplayıcı 1 kanallı çıkış |
|
|
P |
PNP açık toplayıcı 1 kanallı çıkış |
|
|
A/B/C/D/E/F |
Çok kanallı çıkış / analog sinyal çıkışı ve diğer genişletilmiş işlevler |
|
8. |
L |
2 metrelik önceden monte edilmiş fiş tipi kablo |
|
|
M / P |
Sabit ünite / değiştirilebilir ünite (kPa / psi isteğe bağlı) |
|
Modeli |
Çekirdek Yapılandırması |
Tipik Uygulama |
|
ZL212 |
Standart ana ünite, gösterge yok, yerleşik valf yok |
Genel yüksek akış uygulaması, harici solenoid valf gereklidir |
|
ZL212‑GN |
Rc1/8 harici vakum ölçer arayüzü |
Okuma için harici olarak bağlanan vakum ölçer gerektiren uygulamalar |
|
ZL212‑D |
Dahili dijital vakum basınç şalteri |
PLC kontrolü için dijital vakum okuma ve elektrik sinyali geri bildirimi |
|
ZL212‑P |
Dahili susturucusu olmayan port tipi egzoz versiyonu |
Yüksek akışlı merkezi egzoz senaryoları, gürültüye duyarsız ortam |
|
ZL212‑G |
Y40Z mekanik vakum ölçer ile donatılmıştır |
Uygun maliyetli yerel mekanik vakum seviyesi göstergesi |
|
Karşılaştırma Öğesi |
ZL112 |
ZL212 |
|
Meme Deliği |
Φ1,2 mm |
Daha büyük boyutlu nozul |
|
Vakum Derecesi |
-88 ~ -92kPa |
-90 ~ -95kPa, daha yüksek vakum performansı |
|
Emme Akışı |
Orta akış hızı |
+%30 daha yüksek emme akışı |
|
Uygun Çalışma Koşulu |
Yaygın vantuzlar, küçük-orta iş parçaları |
Büyük vantuz, gözenekli iş parçası, levha ve cam, yüksek sızıntılı döngüler |
|
Temel Model Fiyat Referansı |
245'ten başlayan fiyatlarla |
478'den başlayarak, yakl. Aynı konfigürasyonda %20 daha yüksek |
• Gelişmiş çok aşamalı venturi performansı: Geliştirilmiş vakum seviyesi ve emme akışı, yüksek sızıntılı pnömatik vakum devreleri için mükemmel uyarlanabilirlik.
• Tamamen entegre modüler seçenekler: Solenoid besleme/boşaltma valfi, susturucu, mekanik/dijital vakum göstergesi ve basınç anahtarı tek parça konfigürasyonda mevcut olduğundan ekstra yardımcı parça sayısı en aza indirilir.
• Düşük gürültülü yapı: Dahili susturucu, gürültü seviyesi ≤70dB, sıradan fabrika atölyesi ortamına uygun.
• Bakım gerektirmeyen stabil çalışma: Sıfır hareketli mekanik bileşenler, 24 saat sürekli üretim için uzun servis ömrü.
• Uyumlu montaj alanı: ZL112 ile değiştirilebilir kurulum boyutu, doğrudan sahada yükseltme değişimini destekler.
• Küçük-orta iş parçası ve tek vantuz uygulaması: Daha iyi maliyet performansı için ZL112'yi seçin.
• Büyük vantuz, gözenekli malzeme, cam levha veya yüksek sızıntılı vakum döngüsü: Yeterli vakum ve akış kapasitesi için ZL212'yi kullanın.
• Otomatik döngü kontrolü: K1 çift valfli versiyonunu seçin (besleme + tahliye valfi), kapalı döngü sinyal geri bildirimi için vakum basınç anahtarıyla eşleştirin.
• Yerinde görsel izleme ve devreye alma: Doğrudan dijital vakum değerinin okunması için D'yi seçin dijital basınç şalteri çeşidi.
• Cam, metal levha, ahşap levha ve büyük boyutlu plaka bileşenleri için robotik taşıma
• Gözenekli iş parçası adsorpsiyonu: karton, köpük, tekstil ve geçirgen malzeme toplama
• Geniş alanlı çoklu vantuzlu armatür için yüksek sızıntılı vakum devresi
• Otomasyon montaj hattı, enjeksiyonlu kalıplama robotu kalıptan çıkarma ve malzeme aktarımı
• Lojistik ekipmanı büyük boyutlu ürünler vakumlu kapma istasyonu
