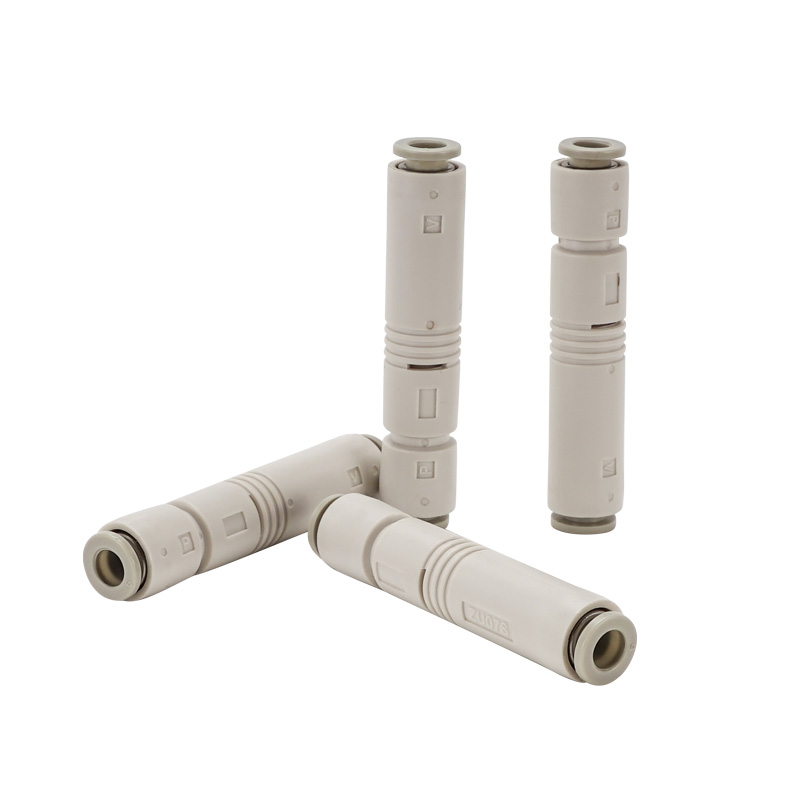

ZU Serisi Hat İçi Düz Vakum İtici

ZU Serisi Hat İçi Düz Vakum İtici | SOLH Düz Boru Eklemeli Tip Vakum Jeneratörü

Marka: Richge Technology'den SOLH | SMC Standart Değiştirilebilir Hat İçi Vakum İtici

1. Ürüne Genel Bakış

     ZU serisi sıralı düz tüplü vakum ejektörüdür. Vakum portu ve hava besleme portu eş eksenli olarak düz bir çizgide düzenlenmiştir. En küçük boyuta, ultra hafifliğe ve yerden tasarruf sağlayan kuruluma sahiptir. Dağıtılmış vantuzlara, hareketli bileşenlere ve dar kapalı alanlara uygundur.

2. Çekirdek Yapı ve Çalışma Prensibi

     • Yapı: SUP besleme portu → nozul → difüzör bölümü → VAC vakum portu → EXH egzoz portu, entegre kalıplanmış reçine gövde.

     • Prensip: Memeden yüksek hızlı basınçlı hava jeti, vakum adsorpsiyonu için vakum portunda negatif basınç oluşturur; yerleşik susturucu yapıya sahip egzoz.

     • Malzeme: Ana gövde: mühendislik PBT reçinesi; tek dokunuşla bağlantı parçası: POM. Bakır ve flor içermez, RoHS uyumludur.

     • Ağırlık: ZU05 ≈6,5g, ZU07≈7,0g; Yeni ZU□A'nın geliştirilmiş versiyonu yalnızca 3.9g.

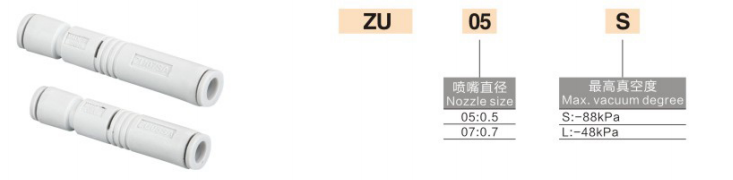

3. Model Kodlama Kuralı (SMC Standardı)

  Eski Versiyon (ZU05 / ZU07)

  Format: ZU + nozul deliği + tip(S/L)

     • ZU05S: Φ0,5 nozul, yüksek vakum tipi (-84kPa)

     • ZU05L: Φ0,5 nozul, yüksek akış tipi (-48kPa)

     • ZU07S: Φ0,7 nozul, yüksek vakum tipi

     • ZU07L: Φ0,7 nozul, yüksek akışlı tip

  Yeni Geliştirilmiş Sürüm (ZU□A, daha kısa ve daha hafif)

  Format: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Yüksek vakum (-87~-90kPa); L = Yüksek akış (-48kPa)

     • A = yükseltilmiş versiyon: uzunluk %11 kısaltıldı, ağırlık %40 azaltıldı

4. Temel Parametre Tablosu @0,45MPa Standart Besleme Basıncı

5. S Yüksek Vakum VS L Yüksek Akış

     • S Yüksek Vakum Tipi: Nihai vakum -84~-90kPa. Küçük vantuzlara, elektronik bileşenler ve ince filmler gibi güçlü adsorpsiyon kuvveti gerektiren ince, iyi kapatılmış iş parçalarına yöneliktir.

     • L Yüksek Akış Tipi: Daha büyük emme akışıyla üstün vakum -48kPa. Gözenekli/pürüzlü yüzeyli iş parçaları, büyük vantuz, yüksek sızıntı ve hızlı yanıt talebi için uygundur; karton ve ahşap tahta.

6. Kurulum ve Borulama Kılavuzu

  1. Kurulum: Herhangi bir yönde monte edilebilir, sabitleme braketi gerekmez; Doğrudan hava boru hattının ortasına yerleştirilebilir.

  2. Borulama

￮ SUP besleme portu: Φ6 hava tüpünü bağlayın (standart)

￮ VAC vakum portu: vantuz / vakum boru hattını bağlayın

￮ EXH egzoz portu: atmosfere açık, engellemeyin

  3. Basınç: Standart 0,45MPa, çalışma aralığı 0,1~0,6MPa

  4. Sıcaklık: 5~50°C (hava kaynağında buzlanma olmaz)

7. Tipik Uygulama Senaryoları

     • 3C elektronik, yarı iletken, küçük vantuzlarla dağıtılmış adsorpsiyon

     • Otomasyon üretim hattı, hareketli parçalar / robot uç efektörü

     • Dar kurulum alanı, hafif ve yüksek hızlı yanıt uygulamaları

     • İnce kağıt, ince film, küçük parçalar ve elektronik çiplerin işlenmesi

8. Seçim Karşılaştırması: ZU vs ZB vs ZL
