ZH‑D Serisi Gövde Bağlantılı Vakum İtici

ZH‑D Serisi Gövde Bağlantılı Vakum İtici | Tek Kademeli Venturi Doğrudan Pnömatik Bağlantılı Vakum Jeneratörü

Marka: Richge Technology'den SOLH | İthal ZH Serisi Vakum Jeneratörü ile Tam Mekanik Değiştirilebilir

1. Ürüne Genel Bakış

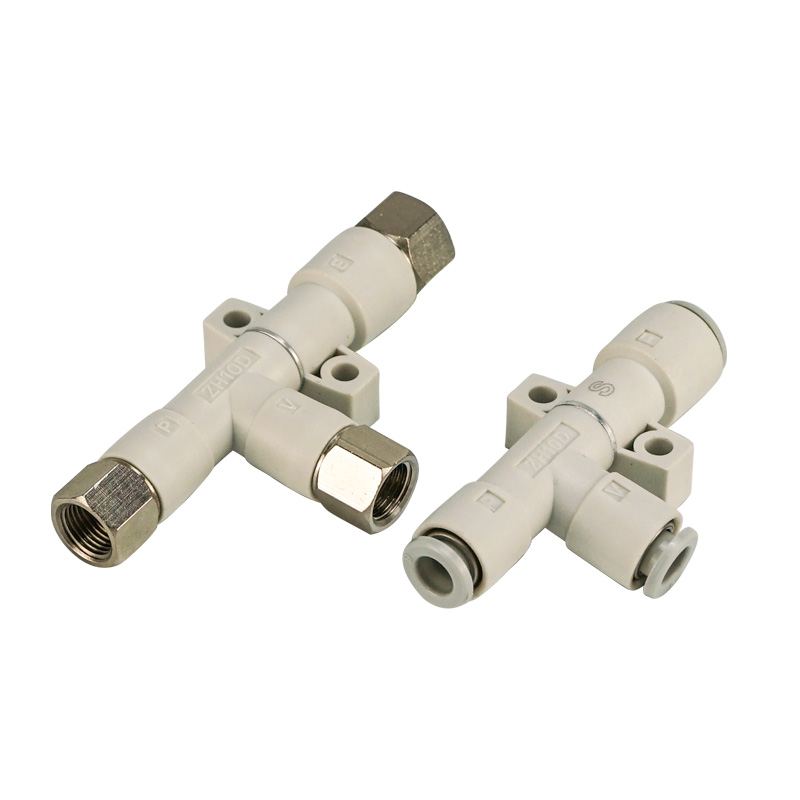

     ZH-D gövde portlu tip, tek kademeli venturi vakum ejektörüdür. SUP besleme bağlantı noktası, VAC vakum bağlantı noktası ve EXH egzoz bağlantı noktasını içeren üç bağımsız bağlantı noktası, harici boru bağlantısı gerektirir. Ana gövdenin içinde yerleşik susturucu yoktur. Entegre reçine nozul yapısına sahip kompakt ve hafif tasarım, ithal ZH serisiyle tamamen değiştirilebilir.

  Model Farkı

     • ZH‑D Gövde bağlantılı tip: Dahili susturucu olmadan harici borular için üç port.

     • ZH-B Kutu tipi: Gövde içinde entegre susturucu ile donatılmıştır, yalnızca besleme ve vakum portları ayrılmıştır.

  İki performans derecesi:

     • S spesifikasyonu (Yüksek vakum): Üstün vakum ‑90kPa, sızdırmaz pürüzsüz iş parçaları için idealdir.

     • L spesifikasyonu (Yüksek akış): Kağıt, kumaş ve karton gibi nefes alabilen gözenekli iş parçaları için daha düşük vakum seviyesiyle daha büyük emme akışı.

  Nozul deliği kapakları Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm. Çoklu bağlantı seçeneklerini destekler: tek dokunuşla bağlantı, G/Rc dişli, NPT İngiliz dişli. Çoklu montaj çözümleri: doğrudan vidalı sabitleme, montaj braketi ve DIN rayı kurulumu. Robot uç efektörü ve çok istasyonlu modül uygulamaları için yaygın olarak uygulanır.

2. Model Kodlama Açıklamasını Tamamlayın

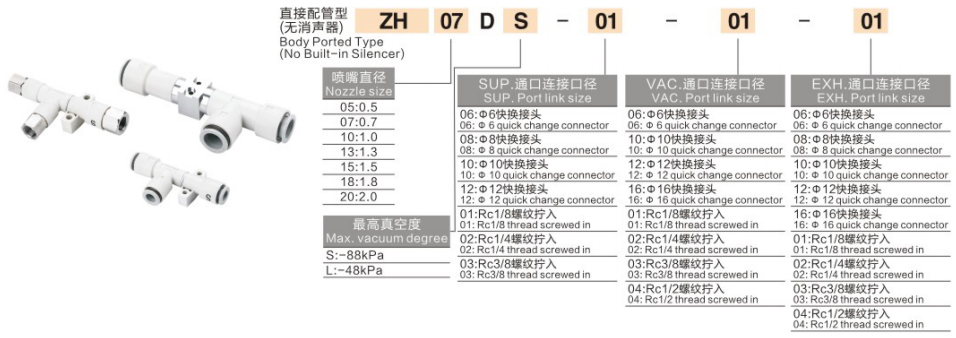

Örnek model:ZH10DSA‑06‑08‑10

     • ZH: Vakum ejektörünün seri kodu

     • 10: Nozul delik kodu

     • G/B: Vücut formu. D = dahili susturucusuz, 3 harici bağlantı noktasına sahip gövde bağlantılı tip; B = entegre susturuculu kutu tipi

     • S/L: Vakum karakteristiği. S = orta düzeyde emiş akışına sahip yüksek vakum tipi nihai ‑90kPa; L = yüksek akışlı tip. ZH05‑13 nihai ‑48kPa; ZH15‑20 üstün ‑66kPa, nefes alabilen iş parçaları için büyük akış

     • A: Kısaltılmış boyutlara ve azaltılmış ağırlığa sahip yeni nesil hafif versiyon

     • ‑06‑08‑10: Bağlantı noktası özellikleri(SUP‑VAC‑EXH). İki haneli sayı, metrik tek dokunuşla sığdırma boyutunu ifade eder (06=Φ6,08=Φ8,10=Φ10,12=Φ12). G/Rc dişi için F01/F02/F03; NPT emperyal diş için N01/N02.

  Sipariş örneği: ZH13DSA‑08‑10‑10
     ZH gövde portlu vakum ejektörü, Φ1,3 mm nozul, S yüksek vakum sınıfı, yeni Hafif bir versiyon; besleme portu Φ8, vakum portu Φ10, egzoz portu Φ10 tek dokunuşlu bağlantı.

3. Temel Performans Avantajları

     • Üç adet tamamen bağımsız harici bağlantı noktası: Ayrı SUP beslemesi, VAC vakum ve EXH egzoz portları. Egzoz gazı harici susturucuyu veya merkezi egzoz boru hattını bağlayabilir. Dahili susturucu alanı kısıtlamalarından bağımsız, robot uç efektörü ve modül entegrasyonu için uygundur.

     • Hafif entegre reçine nozulu: Nozul ve ana gövde, ağırlığı önemli ölçüde azaltmak için bütünleşik olarak kalıplanmıştır; yüksek hızlı hareket eden EOAT için mükemmeldir. Yeni A versiyonu uzunluğu ve yüksekliği kısaltır, ağırlığı %74'e kadar azalır.

     • Çift vakum performans seçenekleri: Cam, metal levha ve plastik mahfaza dahil olmak üzere pürüzsüz yalıtılmış iş parçaları için yüksek vakum; Sızıntıyı telafi etmek amacıyla karton, film, kumaş ve sızıntıya yatkın malzemeler için L yüksek akış.

     • Zengin bağlantı noktası seçimleri: Küresel pazar ekipmanı adaptasyonu için metrik tek dokunuşlu bağlantı parçası, G/Rc boru dişi ve NPT İngiliz vida dişi.

     • Çeşitlendirilmiş montaj yöntemleri: Esnek yerleşim için doğrudan vidalı bağlantı, standart braket, L şeklinde braket ve DIN rayına montaj.

     • Yağsız çalışma gereksinimi: Yağ buharı ile yağlama yasaktır, yalnızca kuru, filtrelenmiş basınçlı hava gereklidir.

4. Standart Teknik Özellikler

0,5MPa besleme basıncında (ANR) performans

L-yüksek akışlı model için: aynı nozul deliği altında daha düşük nihai vakum seviyesiyle daha yüksek emme akışı.

5. ZH‑D VS ZH‑B Karşılaştırma Tablosu

6. Adım Adım Seçim Kılavuzu

     • S/L performans seçimi

 ￮ ✅ S yüksek vakum (‑90kPa): Çelik levha, cam, plastik muhafaza, PCB gibi pürüzsüz sızdırmaz iş parçaları; küçük sızıntı, yüksek adsorpsiyon kuvveti gerekir.

 ￮ ✅ L yüksek akış: Karton, köpük, film, kumaş ve diğer sızıntıya yatkın, nefes alabilen iş parçaları; büyük akış, vakum sızıntısını telafi eder.

     • Meme deliği seçimi: Toplam vantuz adsorpsiyon alanına göre seçin. Daha büyük nozul, daha yüksek emme akışı sağlarken aynı zamanda daha yüksek hava tüketimi sağlar. Basınçlı hava israfını önlemek için aşırı büyüklükteki nozullardan kaçının.

     • Bağlantı noktası türü seçimi: Evsel otomasyon ekipmanı için metrik tek dokunuşlu bağlantı parçası (06/08/10/12); Yurtdışı ihracat makineleri için G ipliği / NPT ipliği.

     • D tipi için egzoz kullanımı notu: D varyantında yerleşik susturucu yoktur. EXH egzoz portu harici susturucuya bağlanmalıdır, aksi takdirde gürültü aşırı olacaktır; veya egzoz borusunu ekipman kabininden dışarı yönlendirin.

     • Vakum algılama çözümü: Dahili basınç anahtarı olmayan ZH serisi vakum ejektörü. Sinyal geri bildirimi gerekiyorsa harici ZSE vakum basınç anahtarını ekleyin.

7. Tipik Uygulama Senaryoları

     • Robot EOAT kol sonu toplama: 3C plastik parçalar, PCB ve pil sayfası işleme

     • Ambalaj endüstrisi: karton, film ve kağıt malzemelerinin toplanması

     • Enjeksiyon kalıplama robotu için küçük boyutlu parça kalıptan çıkarma

     • Çoklu vantuzlu senkronize adsorpsiyon için çok paralel vakum modülü

     • Ekipman muhafazasının dışında merkezi atık gaz egzozu gerektiren otomasyon istasyonları

8. Standart Pnömatik Devre Şeması Açıklaması

     ZH-D gövde portlu standart devre: AFC hava kaynağı filtresi (yağ buharı ünitesi yasaktır) → 3/2 solenoid valf → ZH-D'nin SUP besleme portu; VAC vakum portu, ZFC vakum filtresini daha sonra vantuz'a bağlar; EXH egzoz portu, harici susturucuyu veya ekipmanın dışına yönlendirilen egzoz hortumunu bağlar.

9. Önemli Çalıştırma Notları

     • Yağ buharı yağlayıcısı kesinlikle yasaktır. Yağ kirliliği küçük meme deliğini tıkayacak, emme kuvvetinin azalmasına veya tamamen arızaya neden olacaktır. Hava kaynağı arıtımı için yalnızca hava filtresi benimsenecektir.

     • ZFC hat içi vakum filtresi vakum tarafına takılmalıdır. Toz parçacıklarının girişi nozülün tıkanmasına yol açacaktır.

     • ZH-D gövde portlu ejektör için, EXH egzoz portunda aşırı gürültü seviyesinin önlenmesi amacıyla susturucu bulunmalıdır.

     • Önerilen besleme basıncı:0,4‑0,5MPa. Tam 0,6MPa altında uzun süreli sürekli çalışma önerilmez.

     • Vakum ejektörü ile vantuz arasındaki hortum uzunluğunu en aza indirin, daha hızlı vakum tepkisi için boru hattı hacmini azaltın.
