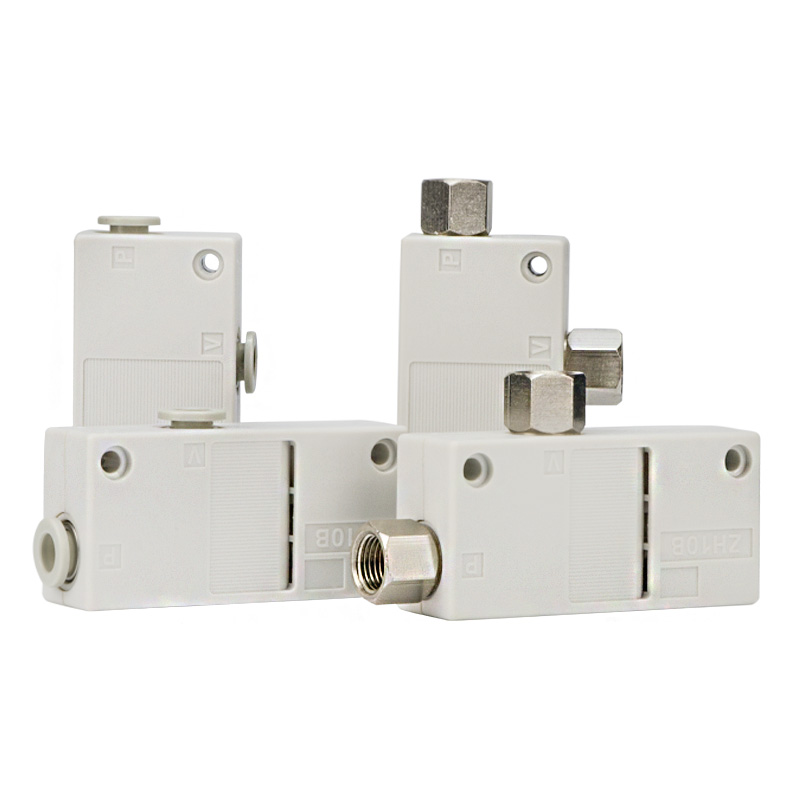

ZH‑B Serisi Kutu Tipi Vakum İtici

ZH‑B Serisi Kutu Tipi Vakum İtici | Dahili Susturucu Tek Kademeli Venturi Vakum Jeneratörü

Marka: Richge Technology'den SOLH | İthal ZH‑B Serisiyle Uyumlu Anında Değiştirme

1. Ürüne Genel Bakış

     ZH-B kutu tipi vakum ejektörü, gövde içindeki entegre susturucu ile tek kademeli venturi prensibini benimser. Yalnızca iki bağlantı noktası ayrılmıştır: SUP besleme bağlantı noktası ve VAC vakum bağlantı noktası, ayrı bir egzoz bağlantı noktası yoktur. Egzoz havası doğrudan yerleşik susturucu aracılığıyla dışarı atılır. Harici susturucu gerektirmeden son derece basit kurulum. Boyut ve bağlantı arayüzü açısından ithal ZH-B ile tamamen değiştirilebilir. İki performans versiyonu mevcuttur: Tam nozul boyutlarına sahip S yüksek vakum tipi ve L yüksek akış tipi. Kompakt küçük otomasyon armatürleri ve robotlu alma ve yerleştirme uygulamaları için idealdir.

  Model Farkı

     • ZH-B Kutu Tipi: Dahili susturucu, 2 bağlantı noktası (SUP ve VAC)

     • ZH‑D Gövde Bağlantılı Tip: Dahili susturucu yok, harici borular için 3 bağımsız bağlantı noktası SUP/VAC/EXH

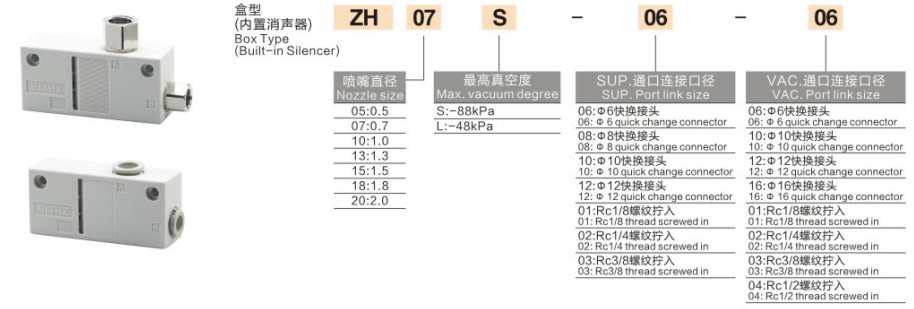

2. Model Kodlama Açıklamasını Tamamlayın

  Örnek:ZH07S‑06‑06

     • ZH: Seri kodu, dahili susturuculu kutu tipi vakum ejektörü

     • 07: Nozul boyutu kodu

     • S/L: Maksimum vakum karakteristiği. S = yüksek vakum; L = yüksek akış

     • 06: SUP besleme portu bağlantı boyutu

     • 06: VAC vakum portu bağlantı boyutu

  Port Kodu Referans Tablosu

  Sipariş Örneği: ZH10S‑08‑10
     Dahili susturuculu ZH kutu tipi vakum ejektörü, Φ1,0 mm nozul, S yüksek vakum sınıfı; besleme portu Φ8 tek dokunuşlu bağlantı, vakum portu Φ10 tek dokunuşlu bağlantı.

3. Temel Performans Avantajları

     • Entegre yerleşik susturucu: Harici susturucuya gerek yoktur. Egzoz havası dahili susturucu yapı sayesinde dışarı atılır. Daha az yedek parça, daha az gürültü ve yerden tasarruf.

     • Basit kablolama için yalnızca 2 bağlantı noktası: Yalnızca SUP hava besleme portu ve VAC vakum portu, ayrı EXH çıkış portu yok. Sınırlı kompakt kurulum alanı için mükemmeldir.

     • İsteğe bağlı çift performans versiyonları

￮ S Yüksek vakum (-88kPa): Çelik levha, cam, PCB ve plastik muhafaza gibi iyi yalıtılmış iş parçaları için güçlü adsorpsiyon kuvveti.

￮ L Yüksek akış (-48kPa): Kağıt, film, karton ve köpük gibi nefes alabilen gözenekli malzemeler için uygun, vakum sızıntısını telafi etmek için daha büyük emme akışı.

     • Çoklu bağlantı noktası seçimi: Evsel makinelerde yaygın olarak kullanılan metrik tek dokunuşlu bağlantı parçaları; İhracat ekipmanı için Rc dişi dişli versiyonları.

     • Hafif PBT gövde: Entegre kalıplanmış PBT nozul, düşük ağırlık, küçük robot EOAT için uygundur. Doğrudan vidalı montajı veya braket kurulumunu destekler.

     • Yağsız çalışma: Yalnızca kuru filtrelenmiş basınçlı hava gereklidir, yağ buharı ile yağlama yasaktır.

4. Standart Teknik Özellikler

  0,5MPa Besleme Basıncında Referans Performansı

5. ZH‑B Kutu Tipi VS ZH‑D Gövde Bağlantılı Tip

6. Seçim Rehberi

     • S/L Versiyon Seçimi

￮ ✅ S Yüksek vakum: Güçlü adsorpsiyon kuvveti gerektiren pürüzsüz sızdırmaz iş parçaları.

￮ ✅ L Yüksek akış: Karton, film, kumaş gibi sızdıran iş parçaları, büyük akış, vakum sızıntısını telafi eder.

     • Nozul Deliği Seçimi: Toplam vantuz adsorpsiyon alanına göre seçin. Daha büyük nozul, daha yüksek akış ve daha yüksek hava tüketimi sağlar. Basınçlı hava israfını önlemek için büyük boyutlu nozullardan kaçının.

     • Bağlantı Noktası Seçimi: Ev otomasyonu için metrik tek dokunuşlu bağlantı parçaları (06/08/10); İhracat makineleri için Rc dişi (01/02).

     • Vakum Algılama: Dahili basınç sensörü yok. Vakum onayı veya eksik parça alarmı için ZSE vakum basınç anahtarını vakum devresine takın.

7. Standart Pnömatik Devre

     AFC hava kaynaklı servis ünitesi (yağ buharı ünitesi yasaktır) → 3/2 solenoid valf → ZH-B'nin SUP besleme portu; VAC vakum portu → ZFC vakum filtresi → vakum vantuzu.

8. Önemli Çalıştırma Notları

     • Yağ buharı yağlayıcısı kesinlikle yasaktır. Yağ kirliliği küçük memeyi tıkayacak ve emme gücünü azaltacaktır.

     • Tozu engellemek ve memeyi korumak için vakum tarafına ZFC vakum filtresi takılmalıdır.

     • Önerilen besleme basıncı: 0,4~0,5MPa. 0,6MPa tam basınç altında uzun süreli sürekli çalışma önerilmez.

     • Ejektör ile vantuz arasındaki hortumu mümkün olduğu kadar kısa tutun, daha hızlı vakum tepkisi için boru hattı hacmini azaltın.

     • Dahili susturucu elemanı, uzun süreli kullanımdan sonra toz biriktirecektir. Emme düştüğünde susturucu elemanını temizleyin veya değiştirin.
