Marka: Richge Technology'den SOLH | SMC KQ2R Eşdeğeri Düz Tek Dokunuşlu Pnömatik Bağlantıyı Azaltma

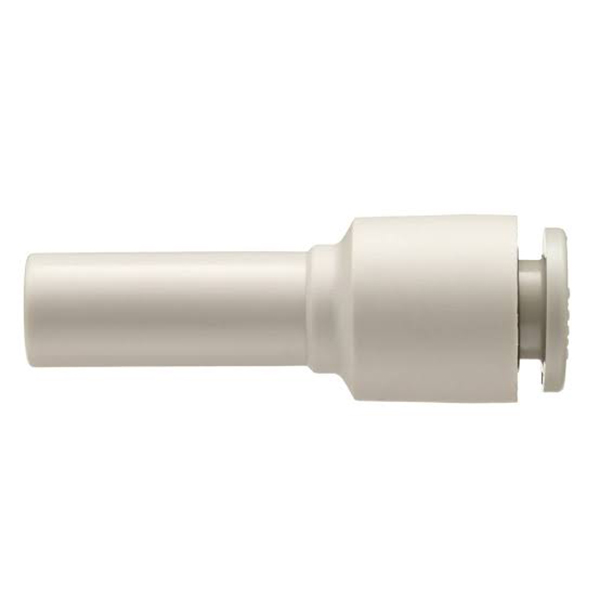

KQ2R, farklı çaplı boru bağlantısı olarak da bilinen, KQ2 serisi içindeki azaltıcı düz itmeli bağlantı elemanıdır. Pnömatik sistemlerde en sık kullanılan redüksiyon aksesuarlarından biri olan, farklı dış çaplara sahip iki hava tüpünün hat içi bağlantısı için özel olarak tasarlanmıştır.
Modeli örneği: KQ2R06-08
KQ2: SMC 2. nesil tek dokunuşla bağlantı serisi
R: Redüktör, düz yapıyı azaltan
06: Bağlantı noktasının tüp dış çapı ① (mm, Φ6mm)
08: Bağlantı noktasının tüp dış çapı ② (mm, Φ8mm)
Yapısal Özellikler
• Her iki uçta da standart KQ2 tek dokunuş bağlantı noktaları bulunur; bir ucu küçük dış çap tüpü için ve diğer ucu düz iç akış kanallı büyük dış çap tüpü için olup, farklı çaplı tüpler için hat içi bağlantıyı gerçekleştirir.
• Kanal içinde düzgün konik geçiş, bölünmüş montajla karşılaştırıldığında daha düşük basınç düşüşü (düz bağlantı + ayrı redüktör). Akış ve basınç düşüşüne duyarlı pnömatik devreler için idealdir.
|
Kod Segmenti |
Tanım |
|
KQ2R |
Seri kodu: Düz geçmeli bağlantının azaltılması |
|
İlk iki rakam |
Bağlantı noktasının tüp dış çapı ① (mm) |
|
Son iki hane |
Bağlantı noktasının tüp dış çapı ② (mm) |
|
Modeli |
Bağlantı Noktası ① Borunun Dış Çapı (mm) |
Bağlantı Noktası ② Borunun Dış Çapı (mm) |
Tipik Uygulama |
|

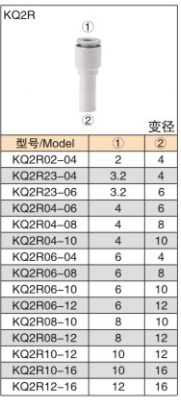

KQ2R02-04 |
Φ2 |
Φ4 |
Mikro ekipman, Φ2 ila Φ4 boru bağlantısı |
|
KQ2R04-06 |
Φ4 |
Φ6 |
Küçük silindir devresi, Φ4 ila Φ6 boru bağlantısı |
|
KQ2R06-08 |
Φ6 |
Φ8 |
Standart solenoid valf devresi, Φ6 ila Φ8 (en popüler) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
Yüksek akış devresi, Φ8 ila Φ10 boru bağlantısı |
|
KQ2R10-12 |
Φ10 |
Φ12 |
Ana hava besleme devresi, Φ10 ila Φ12 boru bağlantısı |
|
KQ2R12-16 |
Φ12 |
Φ16 |
Büyük akışlı ana ana hat, Φ12 ila Φ16 boru bağlantısı |
|
Öğe |
Parametre |
|
Uygulanabilir Sıvı |
Basınçlı hava, vakum, temiz su (donmayan) |
|
Çalışma Basıncı |
-100kPa (vakum) ~ 1.0MPa |
|
Patlama Basıncı |
3.0MPa @ 23°C ortam sıcaklığı |
|
Çalışma Sıcaklığı |
-5°C ~ +60°C; Su ortamı için 0~40°C |
|
Uyumlu Borular |
PU tüp, naylon tüp, yumuşak naylon tüp, FEP/PFA PTFE tüp |
|
Malzeme |
PBT gövde + SUS304 paslanmaz çelik tutucu + NBR nitril kauçuk conta halkası |
Seçim kuralı: İki farklı dış çap tüpünün hat içi bağlantısı için KQ2R'yi seçin; ilave birleştirilmiş bağlantı parçasına gerek yoktur.
• Boru ucu düz ve çapaksız kesilmelidir. Hava sızıntısını önlemek için "klik" sesi duyulana kadar boruyu tamamen yerleştirin.
• Çıkarmak için: porttaki serbest bırakma bileziğine bastırın ve boruyu dışarı doğru çekin; kaba kuvvetle çekmeyin.
• Basınç düşüşü çap farkı arttıkça artar. Yüksek debi koşullarında çap farkı küçük olan modelleri tercih edin.
• Boru çapı geçişi: Farklı boyutlardaki silindirleri ekstra adaptör olmadan eşleştirmek için ana Φ8 boruyu KQ2R06-08 aracılığıyla Φ6 boruya dönüştürün.
• Makinenin yenilenmesi: Uyumluluk için eski ekipmanın Φ6 borularını yeni makinenin Φ8 borularına bağlayın; tam boru değişimine gerek yoktur.
• Vakum devresi bağlantısı: Farklı çaplarda çift vakum hattı. Düşük sızıntılı tasarım, sabit vakum seviyesini korur.
