Marka: Richge Technology'den SOLH | SMC KQ2E Eşdeğer Bölme Rakoru Pnömatik Tek Dokunuşla Bağlantı Elemanı
 |
 |
 |
KQ2E, SOLH KQ2 tek dokunuşlu bağlantı parçası serisindeki bölme bağlantı parçası olup, SMC KQ2E ile tamamen değiştirilebilir. Yaygın olarak panel bölme bağlantısı olarak adlandırılan bu parça, ekipman panelleri ve bölmelerinden pnömatik hat geçişi için standart bileşendir. Dahili ve harici hava devrelerini birbirine bağlar, kontrol kabinlerinde, otomasyon muhafazalarında ve temiz oda bölmelerinde yaygın olarak kullanılan vana ve silindirlerin panel montajını destekler.
Modeliiii dökümü örnekleri:
Standart çift tüplü bölme: KQ2E06-00A
KQ2: KQ2 serisi 2. nesil geçmeli bağlantı parçası (beyaz gövde)
E: Bölme Birliği, yapı boyunca panel
06: Borunun dış çapı φ6mm, her iki ucu da aynı itme boyutunda
00: Çift itmeli bağlantı noktası (borudan boruya bölme)
A: NBR conta, tekrarlanan montaj ve demontaj için conta tipi
Kompakt küçük bölme: KQ2E04-00J
Son Ek J: Minyatürleştirilmiş kompakt versiyon, ince paneller ve minyatür ekipmanlar için daha küçük boyut
Dişi dişten boru bölmesine: KQ2E06-02A
02: Rc14 dişi konik boru dişi
Tam anlamı: φ6 itmeli bağlantı noktası ↔ Rc1/4 dişi dişli bölme konnektörü

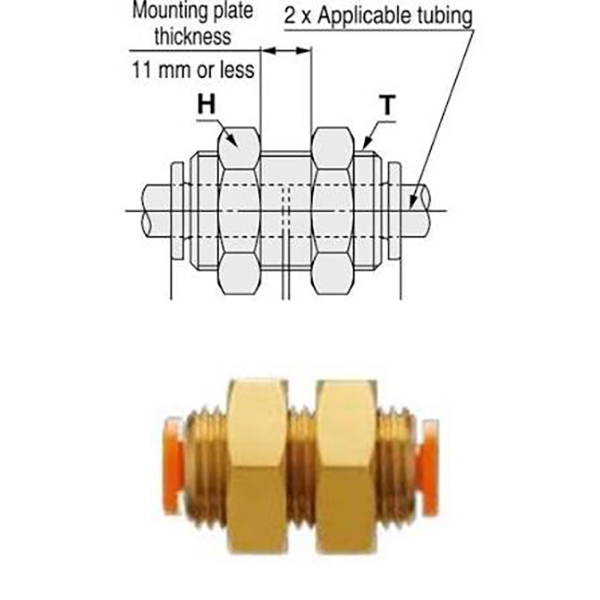

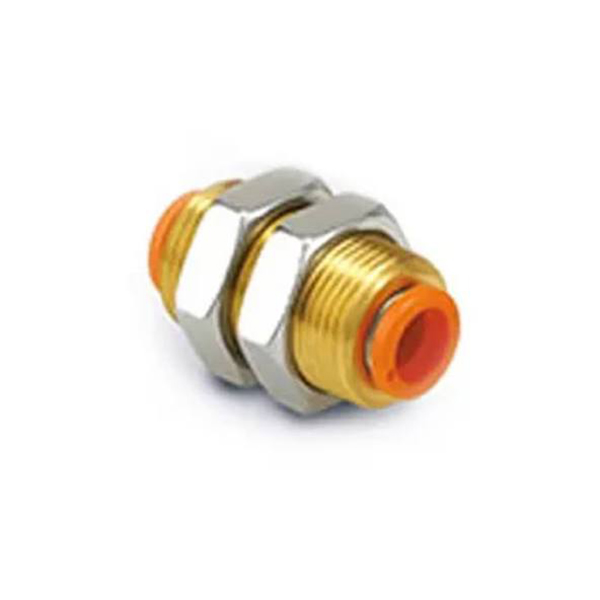

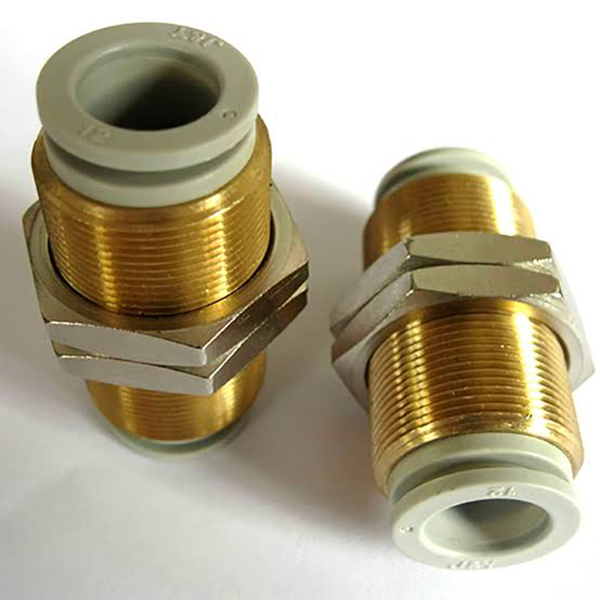

3.1 Standart Çift Borulu Bölme Rakoru (KQ2EXX-00)
Yapı Özellikleri:
• Her iki uçta da eşit çaplı itmeli bağlantı noktaları bulunur. Nikel kaplı pirinç dişli + kontra somunlu orta bölüm, panelden geçtikten sonra sabitlenir
• Çap küçültmeden veya yön değiştirmeden düz akış kanalı, minimum basınç kaybı
• Panelin her iki tarafındaki hava tüpleri kurulumdan sonra ekstra adaptör gerekmeden doğrudan bağlanabilir
|
Modeliiii |
Borunun Dış Çapı ΦD (mm) |
Tipik Uygulama |
|
KQ2E23-00 |
3.2 |
Mini sensör / minyatür silindir devresi bölmesi |
|
KQ2E04-00 |
4 |
Küçük silindir devre penetrasyonu |
|
KQ2E06-00 |
6 |
Standart solenoid valf devresi (en popüler) |
|
KQ2E08-00 |
8 |
Yüksek akışlı silindir devresi |
|
KQ2E10-00 |
10 |
Ana hava hattı bölmesi |
|
KQ2E12-00 |
12 |
Ana hava kaynağı penetrasyonu |
|
KQ2E16-00 |
16 |
Büyük akışlı ana boru hattı |
3.2 Kompakt Mini Çift Borulu Bölme Rakoru (KQ2EXX-00J)
Yapı Özellikleri:
• Mikro ekipman ve ince paneller için optimize edilmiş minyatür tasarım, standart versiyona göre daha kısa toplam uzunluk ve daha küçük diş çapı
• İnce panel ve dar kurulum alanı, yoğun kablolama senaryoları için uygundur
• Standart modelle aynı performans parametreleri, yalnızca azaltılmış fiziksel boyut
|
Modeliiii |
Borunun Dış Çapı ΦD (mm) |
Tipik Uygulama |
|
KQ2E02-00J |
2 |
Ultra mini silindir / sensör bölmesi |
|
KQ2E23-00J |
3.2 |
Mikro cihazlar için yoğun kablolama |
|
KQ2E04-00J |
4 |
Küçük ekipmanlarda kompakt panel |
|
KQ2E06-00J |
6 |
İnce kontrol kabini / ekipman paneli |

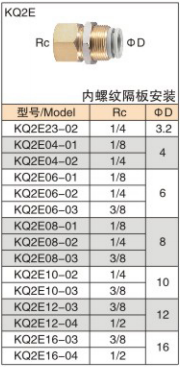

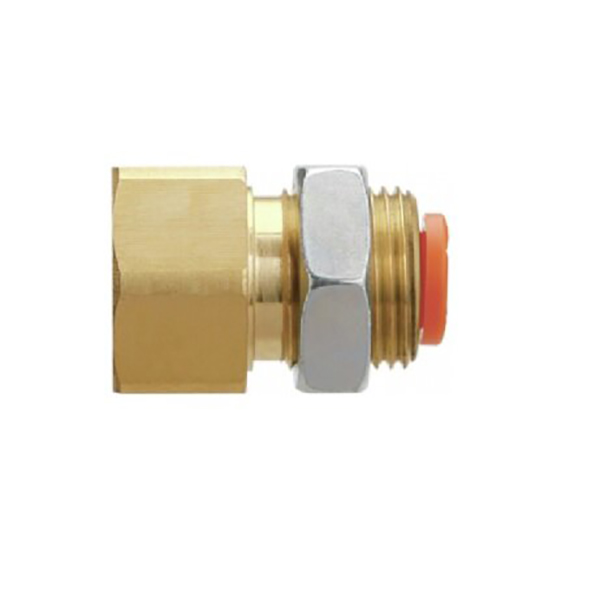

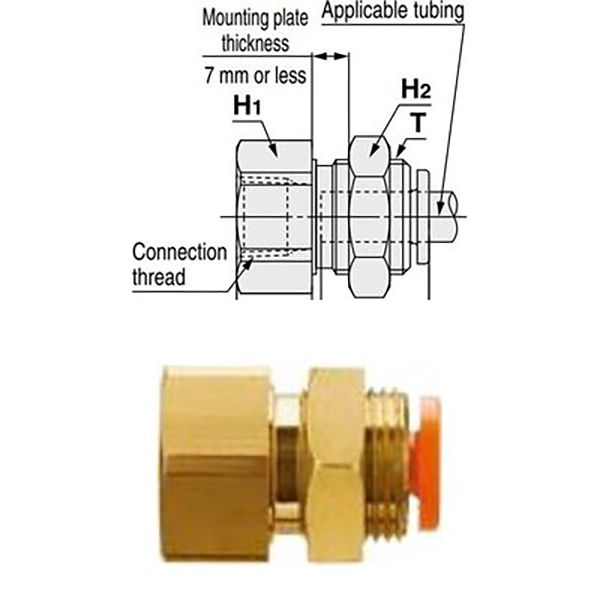

3.3 Dişi Dişliden Boru Bölme Rakoruna (KQ2EXX-YY)
Yapı Özellikleri:
• Bir ucu Rc dişi dişli (solenoid valfi, silindiri, panelin içindeki valf adasını bağlayın), diğer ucu harici boru için itmeli bağlantı noktası
• Panele nüfuz etmek ve sabitlemek için dişli bölüm ve kilit somunu ile birlikte gelir. Kurulumu gerçekleştirin: iç dişli vana + harici hava borusu
• Dişli portu doğrudan standart dişli valflerle eşleşir; Düzgün kablolama ve yanlış çalışmayı önlemek için yalnızca dış panele açık itmeli bağlantı noktası
|
Modeliiii |
Rc Dişi Konu |
Borunun Dış Çapı ΦD (mm) |
Tipik Uygulama |
|
KQ2E04-01 |
Kc1/8 |
4 |
Küçük solenoid valf paneli montajı |
|
KQ2E06-01 |
Kc1/8 |
6 |
Standart solenoid valf paneli montajı (en popüler) |
|
KQ2E06-02 |
Kc1/4 |
6 |
Orta basınçlı silindir panel devresi |
|
KQ2E08-02 |
Kc1/4 |
8 |
Yüksek akışlı silindir panel devresi |
|
KQ2E10-03 |
Kk3/8 |
10 |
Yüksek basınçlı silindir panel devresi |
|
KQ2E12-04 |
Kk1/2 |
12 |
Ana hava kaynağı valf adası panel montajı |
|
Öğe |
Parametre |
|
Uygulanabilir Sıvı |
Basınçlı hava, vakum, temiz su (donmayan) |
|
Çalışma Basıncı |
-100kPa (vakum) ~ 1.0MPa |
|
Patlama Basıncı |
3.0MPa @ 23°C |
|
Sıcaklık Aralığı |
-5°C ~ +60°C (Su: 0~40°C) |
|
Uyumlu Borular |
PU tüp, naylon tüp, yumuşak naylon tüp, FEP / PFA PTFE tüp |
|
Malzemeler |
İtmeli Gövde: Beyaz PBT mühendislik plastiği, darbeye ve korozyona dayanıklı |
Seçim Kılavuzu
• Kontrol kabini / ekipman paneli boyunca hava borusu, her iki tarafta boru sistemi → KQ2EXX-00
• Solenoid / silindir panelin içine monte edilmiş, boru dışarıda → KQ2EXX-YY
• Minyatür ekipman / ince panel, sınırlı dar alan → KQ2EXX-00J
Kurulum Notları
1. Panel delik boyutu önerisi:
•Φ4Φ6 tüp: Önerilen delik çapı Φ15mm
•Φ8Φ10 tüp: Önerilen delik çapı Φ20mm
•Φ12Φ16 tüp: Önerilen delik çapı Φ24mm
2. Panel kalınlık sınırı: Standart versiyon ≤7mm; kompakt J versiyonu ≤5mm
3. Borunun hazırlanması: Boruyu düz ve çapaksız kesin. Sızıntıyı önlemek için klik sesi duyuluncaya kadar tamamen yerleştirin.
4. Somun sabitleme: Panelden geçtikten sonra verilen kilit somununu sıkarak sabitleyin; Tip A (entegre conta contası) için PTFE bant gerekli değildir.
5. Vakum uygulaması: Stabil vakum tutma için NBR contalı A tipini seçin.
|
Modeliiii |
Yapı |
Temel Amaç |
Farklılıklar |
|
KQ2E |
Bölme Birliği |
Panel penetrasyonu, muhafazanın içi ve dışı arasında hava devresi geçişi |
Panel montajı için kilit somunu ile donatılmıştır |
|
KQ2H |
Düz Birlik |
Hat içi tüp bağlantısı |
Dişli bölüm yok, panel üzerinden sabitlenemiyor |
|
KQ2L |
90° Dirsek |
Sağ açı yön değişikliği |
Panel geçiş kurulumu için tasarlanmamıştır |
• Kontrol kabini bölmesi: KQ2E06-00, harici silindirleri bağlamak için dahili boruları kabinin dışına çıkarır, kabloları düzenler
• Solenoid valf paneli montajı: Panelin içindeki valf için KQ2E06-01A, yalnızca dışarıya itmeli bağlantı noktası açıkta, düzgün ve temassız
• Temiz oda bölme penetrasyonu: Temiz oda ve ekipman arasında temiz ortamı bozmadan sızdırmaz hava hattı penetrasyonu
• Kompakt ekipman için yoğun kablolama: Çok devreli düzende yerden tasarruf etmek amacıyla küçük makinelerdeki ince panel için KQ2E04-00J
