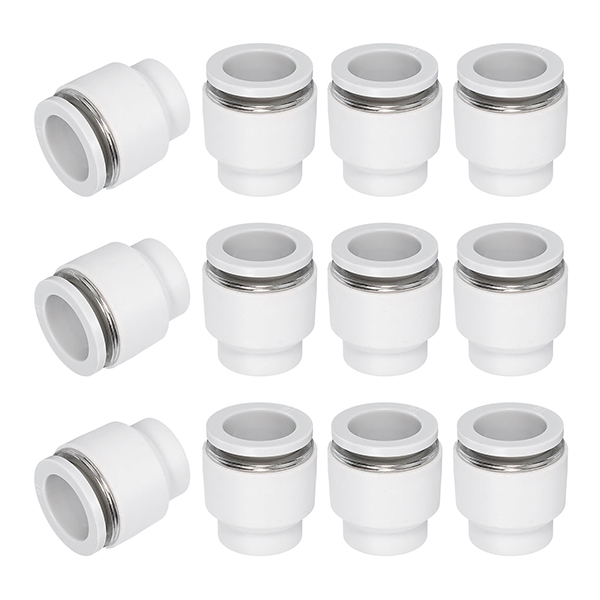

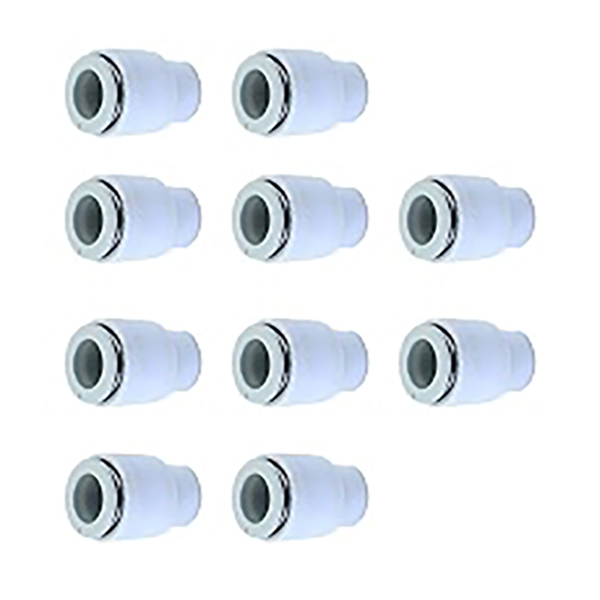

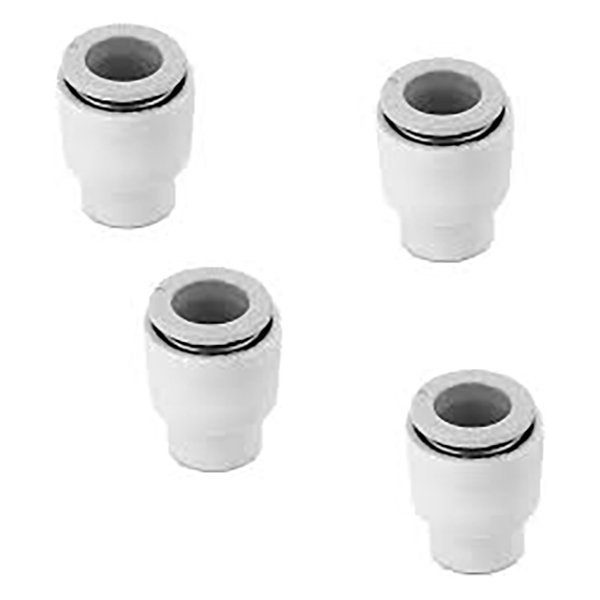

KQ2C Push Fit Dişi Uç Kapağı Plastik

SOLH KQ2C Serisi İtmeli Kapak | KQ2 Tek Dokunuş Bağlantı Parçaları için Pnömatik Boru Tapası

Marka: Richge Technology'den SOLH | KQ2 Serisi Bağlantı Parçaları için SMC KQ2C Eşdeğer İtmeli Boru Fişi

1. Ürüne Genel Bakış

     KQ2C, SOLH KQ2 serisi pnömatik bağlantı parçalarıyla uyumlu, özel bir itmeli kapaktır (boru tapası). Hava devrelerini hızlı bir şekilde kapatmak için kullanılmayan itmeli hava tüpü portlarının geçici olarak kapatılması için tasarlanmıştır; pnömatik sistemin devreye alınması ve ayrılmış port bakımı için temel bir aksesuardır.

2. Model Kodu Adlandırma Kuralı

  Biçim: KQ2C□□
     KQ2: SMC 2. nesil tek dokunuşla bağlantı serisi
     C: Kapak, itmeli tüp tapası
     □□: Uyumlu boru dış çapı (mm)
  Örnekler:
     KQ2C04: Φ4mm itmeli bağlantı noktasına uyar
     KQ2C06: Φ6mm itmeli bağlantı noktasına uyar (en popüler boyut)
     KQ2C08: Φ8mm itmeli bağlantı noktasına uyar

3. Yapı ve Temel Özellikler

3.1 Yapısal Tasarım

      Doğrudan tek dokunuşlu bağlantı noktalarına takılan, profille eşleşen hava tüpüne sahip silindirik itmeli tasarım

      Sızdırmazlık prensibi: Güvenilir sızdırmazlık oluşturmak için yerleştirmeden sonra dahili NBR contasını bağlantı parçasının içine sıkıştırın, ekstra alet gerektirmez

      Düşmeyi önleyen tasarım: Takıldıktan sonra itmeli bağlantı noktasının içindeki paslanmaz çelik çenelerle sıkıca kilitlenir. Kapağı kolayca çıkarmak için bağlantı parçasındaki serbest bırakma bileziğine basın.

3.2 Temel Avantajlar

     • Tak ve çalıştır: Aletsiz kurulum, doğrudan sızdırmazlık portuna takın, hızlı montaj ve demontaj

     • Tam uyumluluk: T/L/U/E/UD/UT/VD/VT türleri dahil tüm KQ2 serisi tek dokunuşlu bağlantı noktalarıyla çalışır

     • Güvenilir performans: Tam sistem çalışma basıncına uygun, sıfır sızıntı riskiyle -100kPa'ya kadar vakumu destekler

     • Kompakt boyut: Kurulum alanından tasarruf sağlar, kontrol kabinleri ve dar iç makine alanları için idealdir

     • Dayanıklı malzeme: PBT mühendislik plastiği gövde + NBR sızdırmazlık halkası, uzun servis ömrü için darbeye ve korozyona dayanıklı

4. Standart Model Listesi

5. Genel Teknik Özellikler

6. Uygulama Senaryoları

     • Ayrılmış bağlantı noktasının kapatılmasını devreye alma: Hava sızıntısını önlemek için makinenin devreye alınması sırasında kullanılmayan itmeli bağlantı noktalarını kapatın; test bittikten sonra boruları bağlayın

     • Yedek port kapatma: Tozu ve kazara hava sızıntısını engellemek için valf adaları ve manifold bağlantılarındaki (KQ2UD/KQ2UT) yedek portları kapatın

     • Geçici olarak devre dışı bırakılan devre yalıtımı: Ekipman bakımı sırasında diğer çalışma devrelerini etkilemeden geçici olarak devre dışı bırakılan silindir devrelerinin bağlantı noktalarını kapatın

     • Vakum devresi sızıntı önleme: Sabit vakum seviyesini korumak için vakum ekipmanındaki kullanılmayan vantuz bağlantı noktalarını kapatın

7. Kullanım Notları

     •Uyumluluk kontrolü: Kapak eşleştirme bağlantı noktası boyutunu kesinlikle seçin. Φ6 bağlantı noktası yalnızca KQ2C06'yı kabul eder; uyumsuz boyut conta arızasına veya başarısız yerleştirmeye neden olur.

     •Tam yerleştirme: Tıklama sesi duyulana kadar kapağı tamamen portun içine itin, bu da çenelerin güvenilir sızdırmazlık için kilitlendiğini doğrular.

     •Çıkarma yöntemi: Kapağı dışarı doğru çekerken bağlantı parçasındaki serbest bırakma bileziğine basın. İç çenelere zarar vermemek için şiddetli bir şekilde çekmeyin.

     • Çalışma koşulu sınırı: Aşındırıcı gaz, yüksek sıcaklıkta buhar ve diğer özel ortamlar için uygun değildir; yalnızca standart pnömatik ve vakum uygulamaları için uygundur.

     • Bakım ve değiştirme: Başarısız sızdırmazlıktan kaynaklanan hava sızıntısını önlemek için conta halkası eskidiğinde veya hasar gördüğünde kapağı değiştirin.

8. Karşılaştırma: KQ2C İtmeli Kapak ile Dişli Fiş
