IS10 Serisi Reed Borulu Mekanik Basınç Anahtarı

Marka: Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH IS10 serisi, standart pnömatik devreler için temel basınç izleme bileşeni olan temassız kamış borulu (kuru kamış) mekanik basınç şalteridir. Basit kompakt yapıya ve son derece güvenilir uzun çevrim performansına sahip olan bu ürün, gerçek zamanlı hava basıncı tespiti ve kilitleme sinyal çıkışı için FRL hava filtresi regülatör yağlayıcı üç üniteli ile geniş ölçüde uyumludur.

Çalışma Prensibi ve İç Çekirdek Yapısı

  1. Çalışma Prensibi

     -- Basınçlı hava, pistonu yay gerilimine karşı iter, piston üzerindeki yerleşik mıknatıs, manyetik tetiklemeyi ve devre iletimini tamamlamak için kamış borusuna yakın hareket eder. Hava basıncı sıfırlama eşiğinin altına düştüğünde yay pistonu geriye doğru iter, mıknatıs kamış borusundan uzaklaşır ve devre kesilir.

  2. Temel Yapısal Parçalar

     -- Entegre kalıcı mıknatıslı piston: Hava basıncı değişimini algılar

     -- Kamış tüpü (kuru kamış anahtarı): Temassız manyetik çalıştırma, sıfır mekanik temas aşınması

     -- Basınç ayar vidası: Tornavida ile manuel tetikleme eşiği ayarı

     -- Mekanik kademeli görüntüleme penceresi: MPa biriminde önceden ayarlanmış basınç değerinin doğrudan okunması

Standart Temel Teknik Özellikler Tablosu

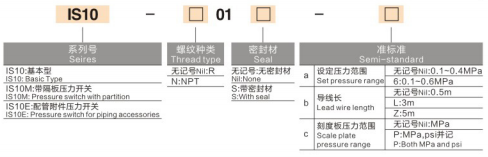

Tam Seri Model ve İki Montaj Stili

Farklı yerleşim talepleri için iki ana kurulum yapısı:

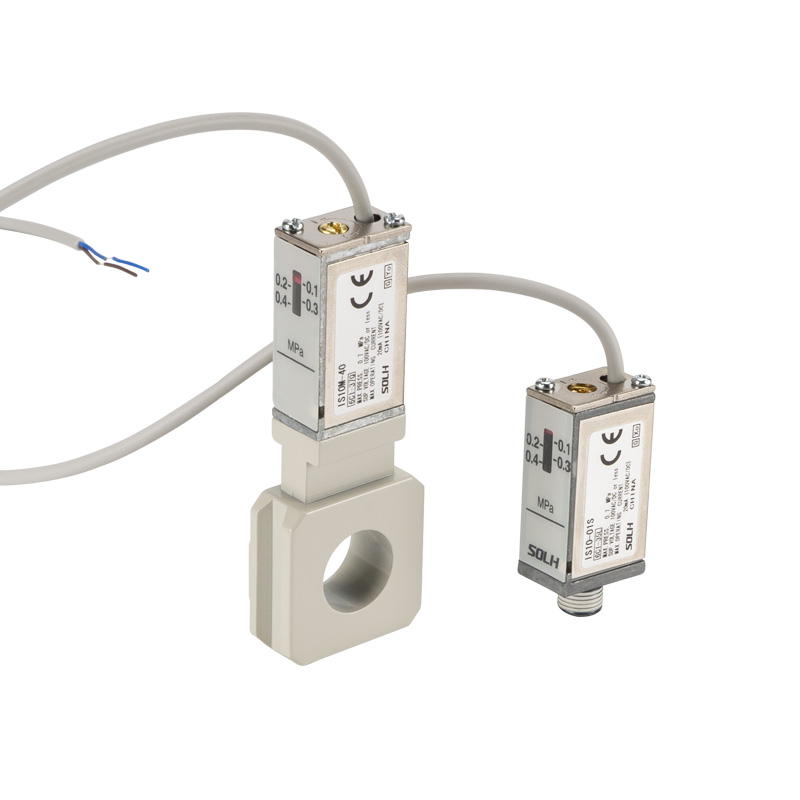

  1. Satır İçi Diş Montaj Tipi (IS10-01S)

     -- Tek silindirli, solenoid valf çıkışı ve mini bireysel hava servis üniteleriyle uyumlu, R1/8 dişli bağlantı noktası aracılığıyla doğrudan vida kurulumu.

  2. Manifold Tabanına Montaj Tipi (IS10M / IS10E)

     -- Yan tarafında kare kelepçeleme tabanı bulunan IS10M, ekstra adaptör bağlantı parçaları olmadan doğrudan SMC standart AC modüler FRL üç üniteye takılabilir ve kabin içi kurulum alanından tasarruf sağlar.

Temel Ürün Rekabet Avantajları

  1. Sıfır mekanik temas aşınması

     -- Temassız manyetik kamış tetikleme, temas noktasında elektrik kıvılcımı yok; Servis ömrü IS3000 gibi geleneksel mekanik mikro kontaklı basınç anahtarlarından 5~10 kat daha uzundur.

  2. Sezgisel çevrimdışı basınç kalibrasyonu

     - Yan yerleşik MPa dereceli ölçek penceresi, ayar vidasını tornavidayla ayarlayın; basınç eşiği sahada güç kaynağı olmadan ayarlanabilir.

  3. Evrensel AC ve DC yük uyumluluğu

     -- 100V'un altındaki tüm AC/DC voltajlarını destekler, minyatür solenoid valfleri doğrudan çalıştırabilir veya ara röle olmadan PLC'nin dijital giriş terminallerini bağlayabilir.

  4. Minyatür hafif kompakt tasarım

     -- Eski nesil IS1000 serisine göre %16 daha hafif ve %11 daha küçük hacim, son derece entegre dar otomatik ekipman düzenine mükemmel uyum sağlar.

Tipik Endüstriyel Uygulama Senaryolarının Eşleştirilmesi

  1. Ana hava kaynağı düşük basınç izleme ve alarmı

     --FRL üç ünitenin çıkışına monte edilmiştir; Pnömatik vibratörleri ve vurucu çekiçleri yetersiz itme hasarından korumak için besleme basıncı 0,4MPa'nın altına düştüğünde kilitleme alarm sinyali gönderir.

  2. Silindir tam strok konumu onayı

     -- Silindir tamamen uzatıldığında, hazne basıncı, bir sonraki üretim istasyonu eyleminin sıralı kilitlemesi için çıkış tetikleme sinyalini vermek üzere önceden ayarlanan değere yükselir.

  3. Vibratör devresi güvenlik koruması

     --Gerçek zamanlı çalışma hava basıncını izler; Basınç eşikten düşük olduğunda hızlı egzoz valfinin güç kaynağını kesin, zayıf titreşim kuvvetinden kaynaklanan vibratörün yanmasını önleyin.

Bir Cümle Özeti

     SOLH IS10 serisi temassız kamış borulu basınç şalteri, 0,1~0,6MPa ayarlanabilir aralık, 5 milyon uzun çevrim servis ömrü ve çevrimdışı basınç kalibrasyonu ile hat içi dişli montaj ve FRL manifold klipsli çeşitleri sunar; silindir, vibratör ve genel otomasyon pnömatik devreleri için ideal düşük maliyetli kompakt hava basıncı izleme sensörü.
