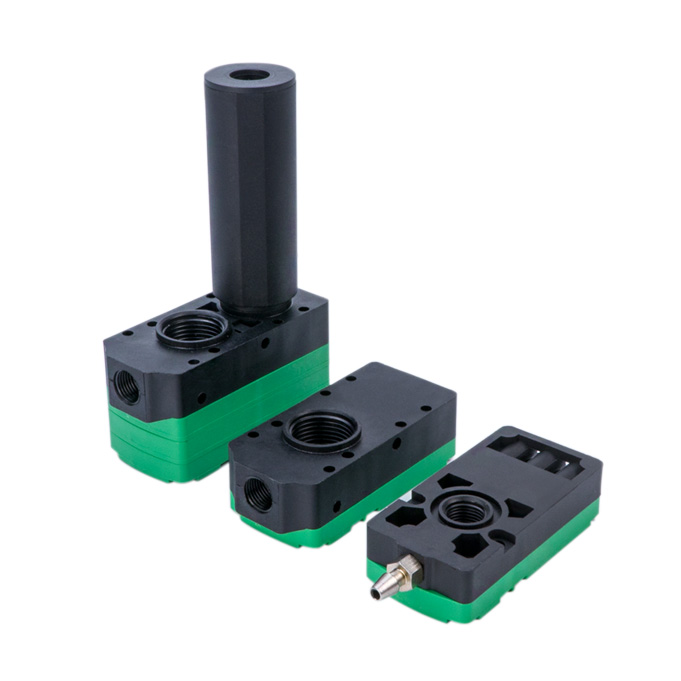

PBM/PBX serisi çok kademeli vakum jeneratörü

PBM / PBX Serisi Mini Çok Kademeli Çok Enerjili Vakum İtici | Piab Stili İstiflenebilir Vakum Jeneratörü

Marka: Richge Technology'den SOLH | Ultra İnce İstiflenebilir 2 Kademeli Venturi Vakum Jeneratörü

1. Ürüne Genel Bakış

   PBM / PBX, çok enerjili vakum jeneratörleri olarak da bilinen Piab tarzı mini iki kademeli difüzyonlu çok kademeli vakum jeneratörleridir. Ultra ince hafif gövdeyle modüler istiflenebilir tasarımı benimserler. PBM standart dahili susturucu versiyonudur, PBX ise bileşik harici susturucu tipidir. Üç fonksiyonel versiyon mevcuttur: Tip A valfsiz, Tip B besleme vanalı, Tip C tam çoklu enerji entegre model.

  Çekirdek konumlandırma: Kompakt ayak izi, düşük hava tüketimi ve büyük emiş akışı. Birden fazla vantuz için bağımsız kontrol ile çok katmanlı manifold istiflemeyi destekler. Robot EOAT, paletleme ve köpük vantuzlu gözenekli iş parçaları için idealdir.

      • PBM Standart Mini: Dahili susturucu, ince gövde, düşük ses seviyesi, tek ünite veya istiflenmiş montaja uygun

      • PBX X-mini Bileşik Tipi: Çıkarılabilir harici susturucu kartuşu, daha yüksek nihai vakum, daha büyük akış ve daha iyi ısı dağıtımı, yüksek döngülü sürekli çalışma için tasarlanmıştır

  Boyut dereceleri: 5 / 10 / 20 / 30. Sayı, eşdeğer vakum pompası gücünü temsil eder (0,05~0,3kW). Fonksiyonel versiyonlar: Temel valfsiz, B entegre besleme valfi, C tam çoklu enerji modeli (besleme valfi + kesme valfi + vakum basıncı algılama + ayarlanabilir vakum kesme klapesi).

2. Model Kodlama Kuralı

  Örnek: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Dahili susturuculu standart mini tip

￮ PBX: Harici susturucu kartuşlu Bileşik X-mini tipi

     • 10: Beden kodu (5 /10 /20 /30)

￮ 5: Mikro küçük akış, küçük bileşenler

￮ 10: Küçük-orta akış, 3C küçük parçalar

￮ 20: Orta akışlı en çok satanlar, karton, film ve köpük vantuz

￮ Şekil 30: Büyük akış, geniş alanlı gözenekli tabaka ve paletleme

     • ABC: Fonksiyonel versiyon

￮ A: Valfsiz temel ünite, yalnızca jeneratör gövdesi, harici solenoid valf tarafından kontrol edilir

￮ B: Tek valfli versiyon, dahili besleme solenoid valfı, isteğe bağlı tek yönlü basınç tutma valfi, doğal vakum tahliyesi

￮ C: Tam çoklu enerji versiyonu, besleme valfi + vakum kesme valfi + dijital vakum basınç anahtarı + ayarlanabilir üfleme klapesi

     • K1: Vana kombinasyon kodu, K1 = Normalde Kapalı besleme vanası + Normalde Kapalı kesme vanası

     • 5/6: Bobin voltajı: 5=DC24V, 6=DC12V

     • L/M: Tel kurşun özellikleri

     • FN: Basınç anahtarı çıkışı (NPN/PNP, ünite opsiyonel kPa/inHg)

  Sipariş örneği: PBM20-C. Tanım: PBM standart dahili susturucu, boyut 20, Tip C tam çoklu enerji modeli, entegre besleme ve kesme vanası, ayarlanabilir vakum kesme ve vakum algılama alarmı.

3. PBM VS PBX Temel Farkı

4. Sürüm A/B/C İşlev Karşılaştırması

5. Teknik Şartname Özeti

  Performans @0,5MPa Besleme Basıncı

6. Seçim Kılavuzu

  PBM veya PBX'i seçin

     • ✅ PBM: Sınırlı kurulum alanı, robot EOAT, düzenli aralıklı döngü, çıkıntılı susturucuya gerek yok

     • ✅ PBX: Köpük vantuz, gözenekli karton, uzun süreli sürekli çalışma, daha yüksek akış ve vakum gerektirir

  A / B / C Sürümünü Seçin

     • ✅ Versiyon C Çoklu Enerji: Robot uygulaması, hızlı tahliye tahliyesi + eksik parça algılama alarmı, harici vana ve boruların azaltılması (tercih edilir)

     • ✅ Versiyon B: Sınırlı bütçe, üflemeli vakum tahliyesi yok, iş parçası kendi ağırlığıyla serbest bırakılır

     • ✅ Versiyon A: Mevcut harici solenoid valfli sabit armatür, en düşük tedarik maliyeti

  İstiflenebilir Manifold Özelliği (PBM/PBX'in Temel Avantajı)

     PBM5, 16 katmana kadar istiflenebilir; PBM10 12 katmana kadar destekler. PBX aynı istifleme özelliğini paylaşır. Her katman, karşılıklı etkileşim olmaksızın, bir ana hava kaynağını paylaşan bağımsız bir vakum devresine sahiptir. Çok istasyonlu transfer ve çok nozüllü modüller için en iyi seçim.

     Conta malzemesi: Genel koşullar için NBR; Gıda sınıfı veya asit/alkali aşındırıcı ortamlar için FKM.

7. C Tipi Çoklu Enerji Modeli için Pnömatik Devre

     Hava kaynağı → AFC hava filtresi (yağ buharı yasaktır) → AR basınç regülatörü → PBM/PBX-C hava besleme portu; Vakum portu → ZFC vakum filtresi → vantuz. İki DC24V sinyal kablosu PLC'ye bağlanır: biri vakum adsorpsiyon kontrolü için, diğeri ayarlanabilir üflemeli vakum kesintisi için. Eksik/düşürülmüş iş parçası tespiti için kullanılan vakum geri bildirim sinyali.

8. Çalıştırma Notları

     • Hava beslemesi kuru ve filtrelenmiş olmalıdır; yağ buharı yağlayıcısı yasaktır. Yağ kirliliği iki aşamalı nozülleri tıkayacaktır.

     • ZFC vakum filtresi vakum boru hattına takılmalıdır. Toz, püskürtme uçlarını kolayca tıkar ve emme gücünü azaltır.

     • PBX harici susturucu kartuşu tam olarak takılmalıdır; çıkarılması aşırı derecede yüksek sese neden olur.

     • C Tipi vakum freni gazını yavaşça ayarlayın. Aşırı açılma, ince film ve kağıt iş parçalarının uçmasına neden olacaktır.

     • Çok üniteli yığılmış manifold tertibatı için, tüm ünitelerin basıncını dengelemek amacıyla ana hava besleme borusunu genişletin.

     • Geniş sıcaklık toleransı; Düşük sıcaklık koşullarında hava kaynağında buzlanma olmadığından emin olun.
