KS / KX Serisi Döner Döner İtmeli Bağlantı Parçaları

SOLH KS / KX Serisi Döner Döner İtmeli Bağlantı Parçaları

Marka: Richge Technology'den SOLH | 360° Dönen Pnömatik Döner Bağlantı Elemanı

1. Ürüne Genel Bakış

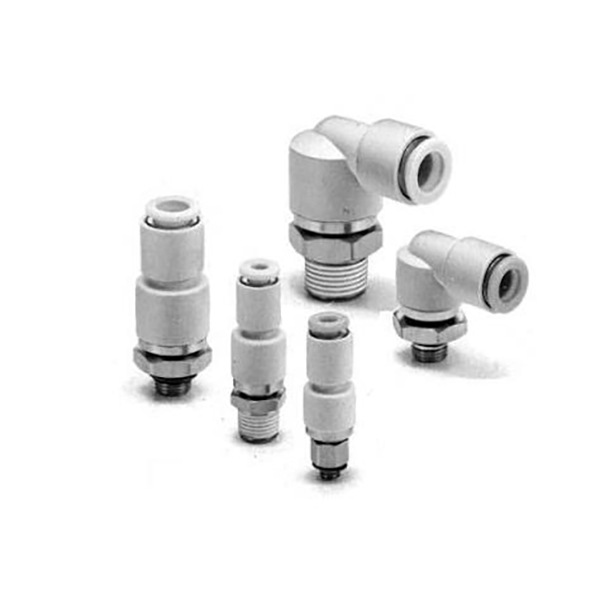

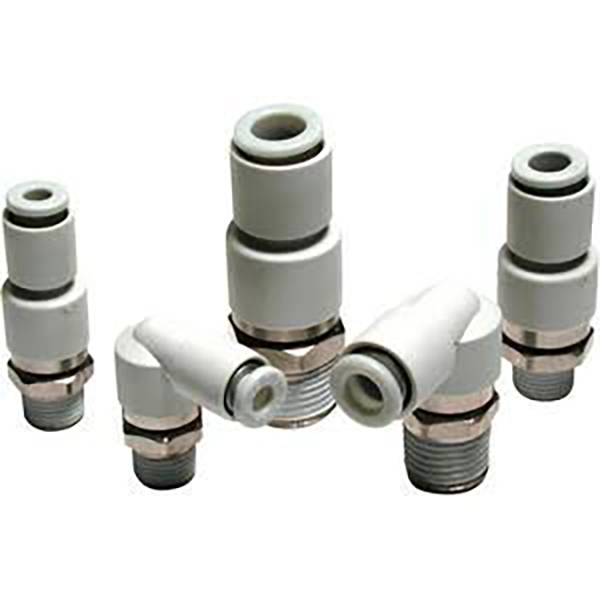

  KS / KX serisi, 360° sürekli dönüş ve robotik manipülatörler, döner tablalar ve salınımlı silindir uçları gibi salınımlı uygulamalar için tasarlanmış döner, itmeli bağlantı parçalarıdır. Hava tüplerinin hareket sırasında dolaşmasını, bükülmesini veya ayrılmasını önlerler.

     • KS = Standart döner tip (tek bilyalı rulman)

     • KX = Yüksek hızlı döner tip (çift bilyalı rulmanlar)

2. Temel Fark: KS ve KX

     • KS Standart Tip: Tek bilyalı rulmanlı, düşük torklu. Maksimum hız: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Orta-düşük hızlı salınım ve aralıklı dönüş için uygundur.

     • KX Yüksek Hızlı Tip: Çift bilyalı rulmanlar, ultra düşük tork, daha düzgün dönüş. Maksimum hız: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Sürekli yüksek hızlı dönüş ve sık salınım için uygundur.

3. Temel Özellikler

     • ✅ 360° Serbest Dönüş: Yerleşik yatak tertibatı, boruların dönen uçlarında düğümlenmesini ve bükülmesini ortadan kaldırır.

     • ✅ Düşük Dönme Torku: Yalnızca 0,006～0,5 MPa'da 0,022 N·m, hareket eksenlerinde minimum ekstra yük.

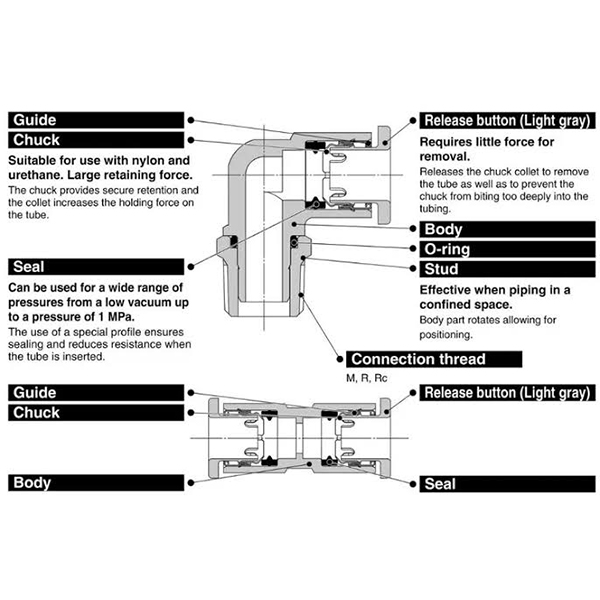

     • ✅ Dönmeyi Önleyici İç Yapı: Hortumun bağlantı parçasıyla birlikte dönmesini önler ve borunun servis ömrünü uzatır.

     • ✅ Bakırsız Yapı: Akımsız nikel kaplama, bakırın kısıtlı olduğu ortamlarda (yarı iletken, gıda işleme, tıbbi) kullanılabilir.

     • ✅ Bas-Bağlan: φ4/φ6/φ8/φ10/φ12 PU, naylon ve yumuşak naylon tüplerle uyumludur. Takıldığında otomatik kilitleme, hızlı serbest bırakma için bileziğe basın.

     • ✅ Vakum Uyumlu: −100 kPa ~ 1,0 MPa (Küçük doğal sızıntı nedeniyle kritik vakum tutma için önerilmez).

     • ✅ Dişli Ön Kaplamalı Sızdırmazlık Malzemesi (S son eki): Standart seçenek; kurulum sırasında PTFE bant gerekmez.

4. Model Adlandırma ve Örnekler

  KS Standart Serisi

     • KSH06-02S: Düz (H), φ6 boru, R1/4 dişli, önceden uygulanmış sızdırmazlık maddesi (S)

     • KSL08-01S: Dirsek (L), φ8 boru, R1/8 dişli, önceden uygulanmış sızdırmazlık maddesi (S)

  KX Yüksek Hızlı Serisi

     • KXH04-M5: Düz (H), φ4 boru, M5×0,8 metrik diş

     • KXL10-03S: Dirsek (L), φ10 boru, R3/8 dişli, önceden uygulanmış sızdırmazlık maddesi (S)

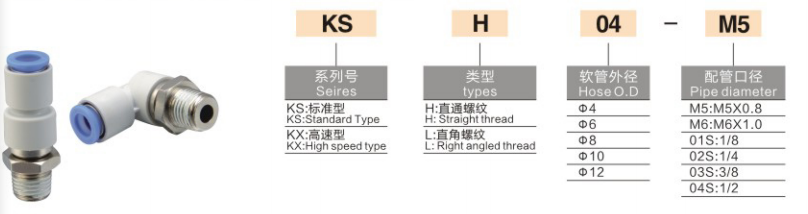

  Adlandırma Kuralı

5. Teknik Özellikler

Ortak Parametreler

Dönme Torku @ 0,5 MPa (N·m)

Maksimum Dönme Hızı (rpm)

6. Uygulama Senaryoları

     1. Robot bileği / eklemi: Dönen robot uç efektörlerinde boruların dolaşmasını önleyin.

     2. Döner indeks tablaları: Yüksek hızlı döner tablalar için sürekli 360° hava beslemesi.

     3. Salınımlı silindir uçları: Hava hatlarındaki bükülme gerilimini ortadan kaldıran sallama ve çevirme mekanizmaları.

     4. Genel otomasyon: Sık salınımlı ve aralıklı dönüşlü pnömatik üniteler.

7. KS / KX ve Sıradan KQ İtmeli Bağlantı Parçaları

8. Seçim Kılavuzu

     • Düşük hızlı salınım (≤500 rpm) →KS, daha iyi maliyet performansı

     • Sürekli yüksek hızda dönüş (>500 rpm) →KX, daha uzun servis ömrü için çift rulman

     • Bakırsız ve vakuma duyarlı ortamlar → KS / KX'i tercih edin
