Marka: Richge Technology'den SOLH | KQ2T Tee ve Çapraz Tek Dokunuşlu Pnömatik Bağlantı Parçaları
 |
 |
 |
 |
 |
 |
 |
 |

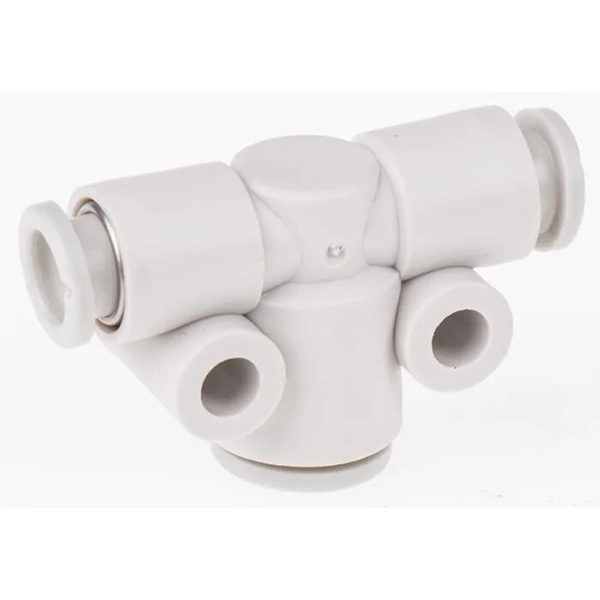

KQ2T serisi, 3 yollu ve 4 yollu hava boru hattı branşmanı için aletsiz, hızlı tak ve çalıştır tasarımına sahip, SOLH tam KQ2 pnömatik tek dokunuşlu bağlantı elemanı ailesine aittir. Bu ürün grubu, çeşitli pnömatik devre yönlendirme ve boru hattı bağlantı taleplerini karşılamak için eşit çaplı, küçültücü, erkek dişli (İngiliz/metrik) versiyonlar dahil olmak üzere T tipi T ve çapraz tip dört yollu bağlantı parçalarını kapsar.
Alt Model Sınıflandırması:
KQ2T: T tipi 3 portlu T bağlantı parçası (eşit çap / küçültme / dış dişli tipi)

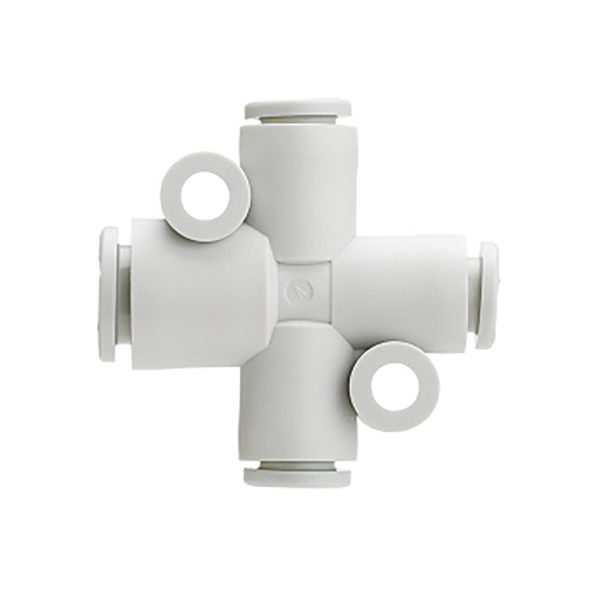

KQ2TW: Çapraz 4 yollu bağlantı (tüm bağlantı noktaları için eşit çap)
KQ2TX: Çapraz 4 yollu bağlantı (1. azaltma özelliği)
KQ2TY: Çapraz 4 yollu bağlantı (2. azaltma özelliği)
Temel Malzeme ve Performans: Yüksek mukavemetli PBT plastik gövde, paslanmaz çelik tutma tırnakları, NBR nitril kauçuk conta halkaları. Otomatik ekipmanlarda ve robotik hava dağıtım sistemlerinde yaygın olarak kullanılan, hem vakum negatif basıncı hem de basınçlı hava pozitif basınçlı pnömatik devrelere uygun, PU ve PA naylon pnömatik tüplerle tamamen uyumludur.

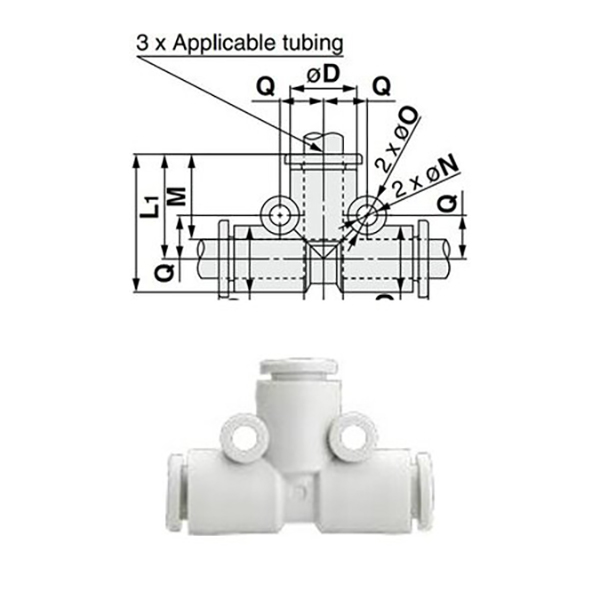

2.1 Eşit Çaplı Tee (KQ2T□□-00, Dişsiz 3 Yollu Aynı Boyut)
Üç bağlantı noktası, aynı spesifikasyondaki pnömatik boru hatlarının eşit hava yönlendirmesi için ayrılmış, aynı tüp çapını, dişsiz tasarımı benimser.
|
Modeliiiiiii |
Boru Dış Çapı ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

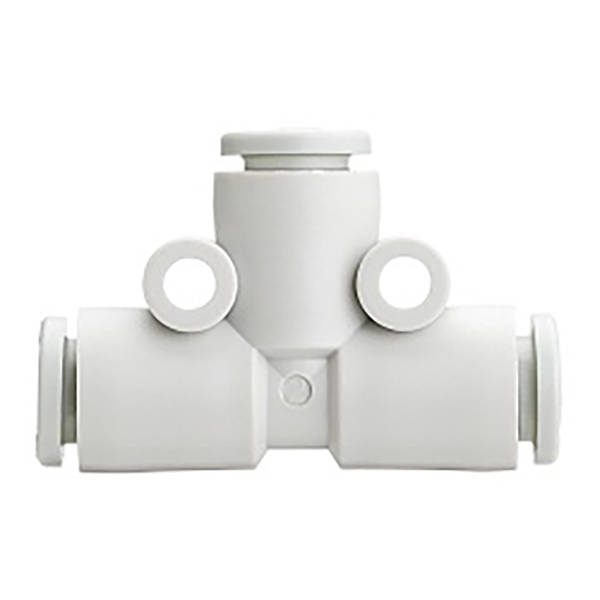

2.2 Tee'nin İndirgenmesi (KQ2T①-②, Çift Boyutlu Boru Hattı Dönüşümü)
Her iki yan port da ① çapını benimser, ortadaki üst port ise ② çapını benimser ve farklı kalibreli pnömatik tüplerin boru hattı dönüşümü ve akış dağıtımı için kullanılır.
|
Modeliiiiiii |
Yan Bağlantı Noktası ΦD ① (mm) |
Orta Bağlantı Noktası ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

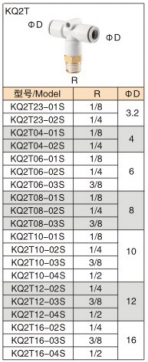

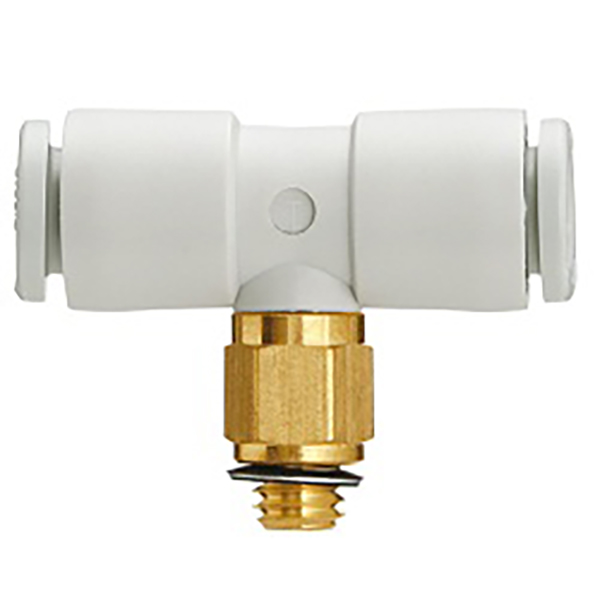

2.3 Imperial R Konik Erkek Dişli Tee
Borunun yerleştirilmesi için her iki yan port, pnömatik valfler, silindirler ve diğer bileşenlerle dişli bağlantı için İngiliz R konik erkek dişli orta port.
|
Modeliiiiiii |
R Konu Spesifikasyonu |
Boru Dış Çapı ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

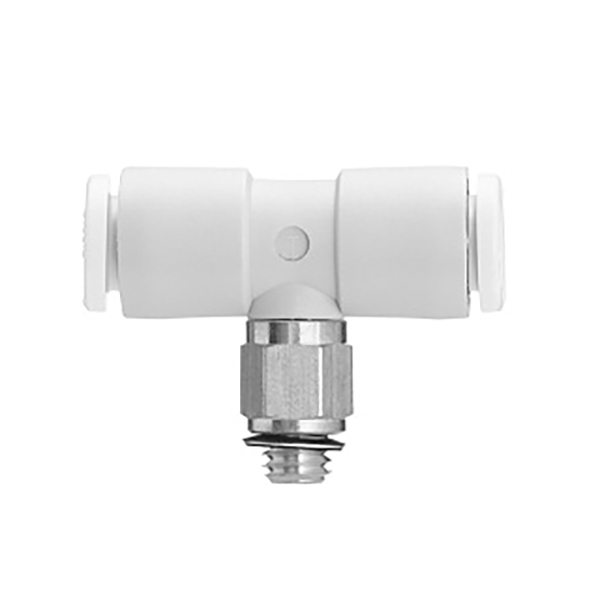

2.4 Metrik İnce Dişli Erkek Tee
Borunun yerleştirilmesi için her iki yan port, metrik ince erkek dişli orta port, minyatür pnömatik bileşenler ve hassas otomasyon ekipmanı boruları için uygundur.
|
Modeliiiiiii |
Metrik Diş Spesifikasyonu |
Boru Dış Çapı ΦD (mm) |
|
KQ2T02-M3G |
M3 × 0,5 |
2 |
|
KQ2T02-M5 |
M5 × 0,8 |
2 |
|
KQ2T23-M3G |
M3 × 0,5 |
3.2 |
|
KQ2T23-M5 |
M5 × 0,8 |
3.2 |
|
KQ2T04-M3G |
M3 × 0,5 |
4 |
|
KQ2T04-M5 |
M5 × 0,8 |
4 |
|
KQ2T04-M6 |
M6 × 1,0 |
4 |
|
KQ2T06-M5 |
M5 × 0,8 |
6 |
|
KQ2T06-M6 |
M6 × 1,0 |
6 |

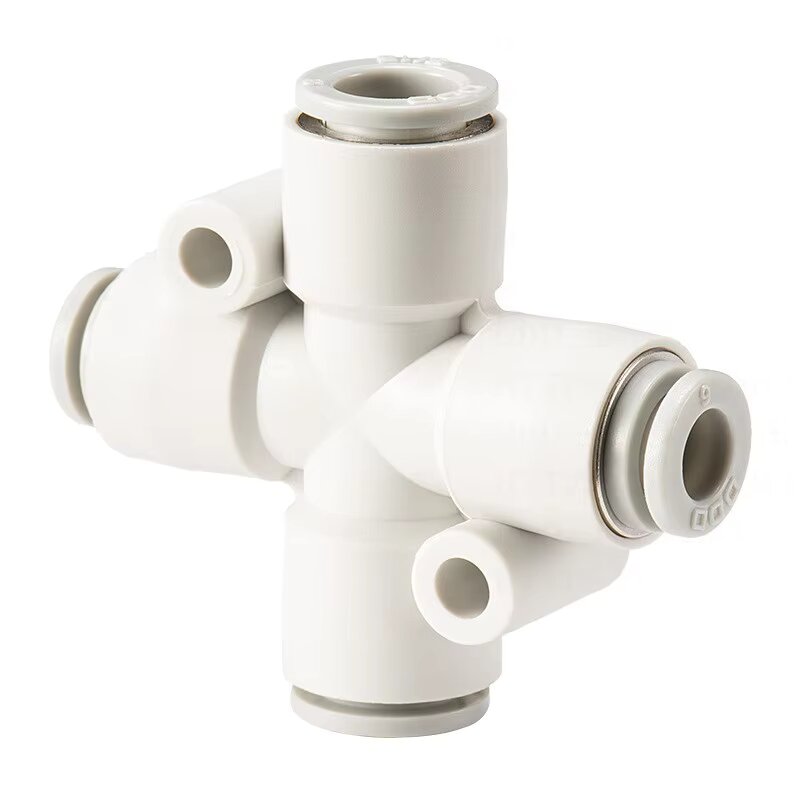

3.1 KQ2TW Eşit Çaplı Çapraz Bağlantı (4 Bağlantı Noktası Aynı Boyutta)
|
Modeliiiiiii |
Boru Dış Çapı ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

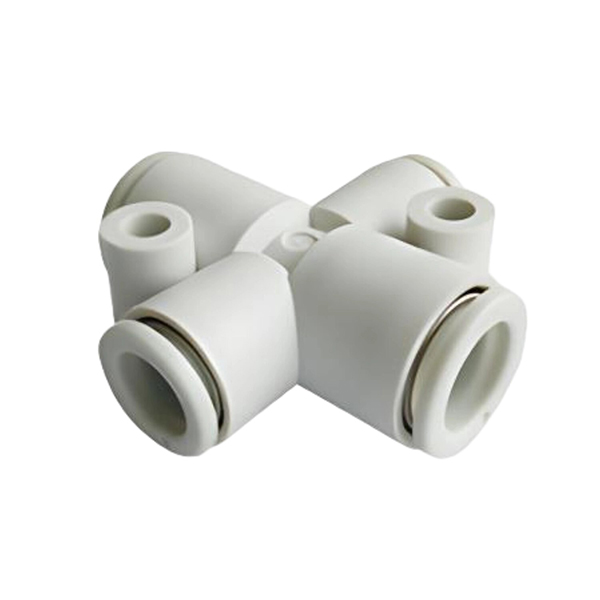

3.2 KQ2TX Çapraz Bağlantının Azaltılması (Tip 1)
|
Modeliiiiiii |
Bağlantı Noktası ΦD ① (mm) |
Bağlantı noktası ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY İndirgeyici Çapraz Bağlantı (Tip 2)
|
Modeliiiiiii |
Bağlantı Noktası ΦD ① (mm) |
Bağlantı noktası ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Öğe |
Parametre |
|
Uyumlu Borular |
PU tüp, PA naylon pnömatik tüp |
|
Çalışma Basıncı Aralığı |
-100kPa (vakum) ~ 1.0MPa (pozitif basınç) |
|
Çalışma Sıcaklığı |
0°C ~ 60°C |
|
Bağlantı Yöntemi |
Tek dokunuşla içeri itme; Boruyu çıkarmak için serbest bırakma halkasına basın |
|
Çekirdek Malzemesi |
PBT gövde, paslanmaz çelik tırnak, NBR kauçuk conta |
• Otomatik üretim ekipmanları için hava kaynağının dallandırılması ve boru hattının yönlendirilmesi
• Robotik kollar ve vakum vantuz sistemleri için pnömatik devre dağıtımı
• Silindir pnömatik kontrol döngüleri için çok yönlü hava dağıtımı
• Hassas pnömatik sistemler için kompakt boru hattı bağlantısı ve çap dönüşümü
• Eşit Çaplı Tee: Tamamen tutarlı boru çaplarına sahip 3 yollu boru hatları için KQ2Txx-00'ı seçin
• Tee'nin Azaltılması: Aynı kenar çapına ve farklı orta çapa sahip boru hatları için KQ2T①-②'yi seçin
• Dişli Tee: Valfler ve silindirlerle dişli bağlantı için KQ2Txx-01S (İngiliz) / M serisi (metrik) seçeneğini seçin
• 4 Yollu Çapraz Dağıtım: Dört yönlü boru hattı branşmanı gerektiren senaryolar için KQ2TW/TX/TY serisini seçin
