Marka: Richge Technology'den SOLH | KQ2Z Çok Çıkışlı Pnömatik Manifold Tek Dokunuş Bağlantı Parçaları
 |
 |
 |
 |
 |
 |
KQ2Z serisi, SOLH KQ2 pnömatik tek dokunuşlu bağlantı elemanı ailesine aittir. Tek hava girişi ve birden fazla eşzamanlı boru çıkışı içeren, erkek dişli çok dallı manifold bağlantısıdır. Pnömatik sistemlerde merkezi hava dağıtımı için kullanılan, aletsiz boru takma ve çıkarma işlemine yönelik bas-bağlantı tasarımı. Dört alt model mevcuttur:

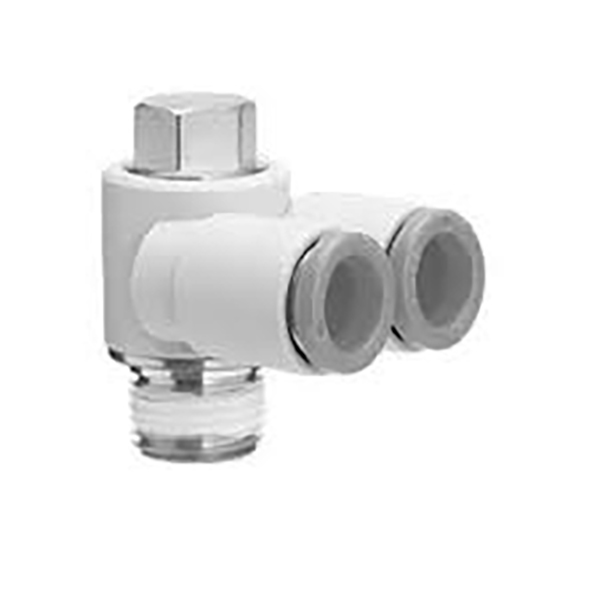

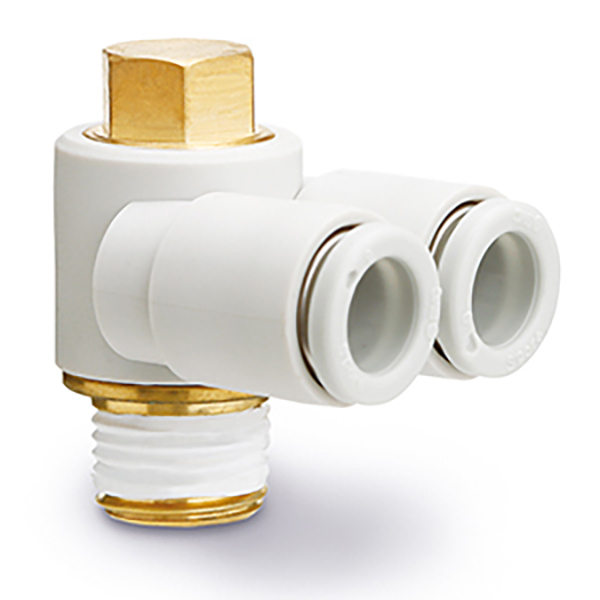

KQ2Z: 1 giriş 2 çıkışlı çift bağlantı noktası, harici altıgen montaj

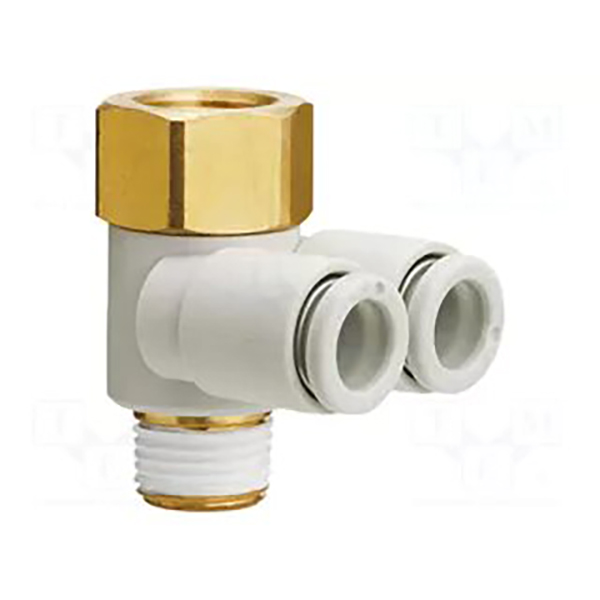

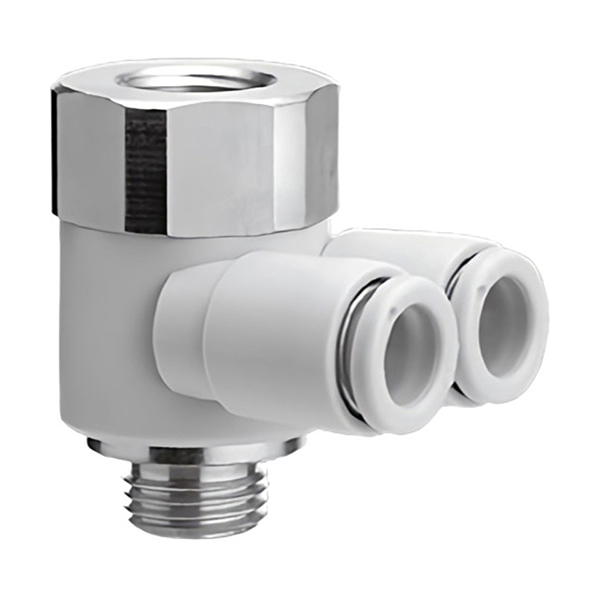

KQ2ZF: 1 giriş 2 çıkış istiflenebilir manifold, basamaklı ekstra manifoldlar için üst Rc dişi dişli

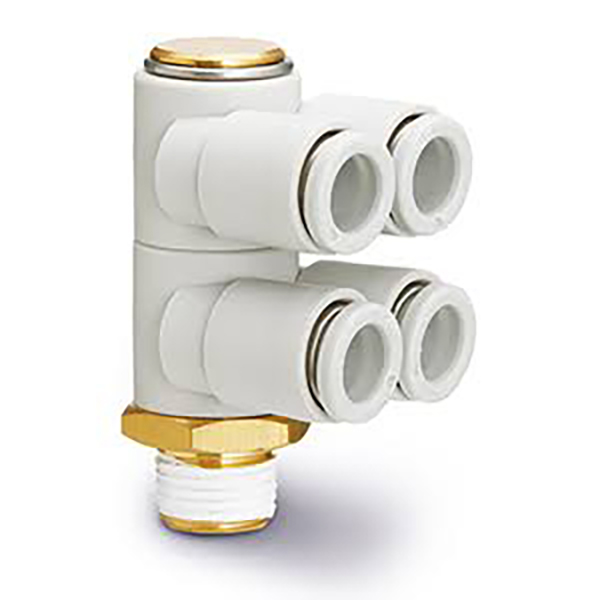

KQ2ZD: 1 giriş 4 çıkış dört yollu branşman manifoldu

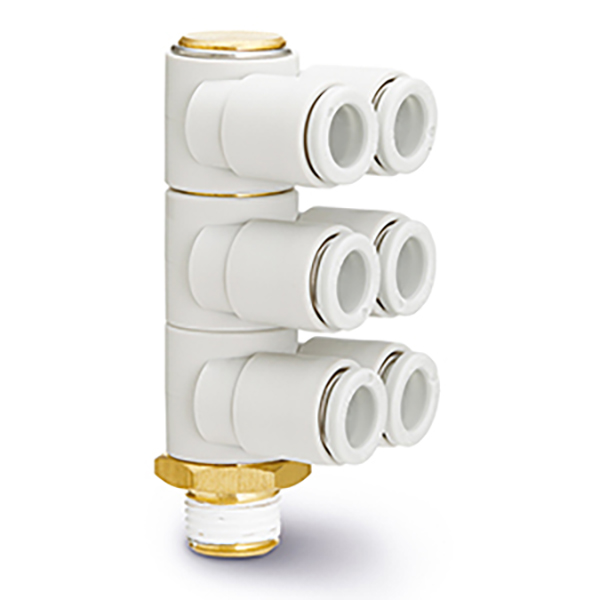

KQ2ZT: 1 giriş 6 çıkış altı yollu branşman manifoldu
Temel Avantajlar: Montaj alanından tasarruf sağlayan kompakt manifold tasarımı. Nikel kaplı pirinç dişli PBT gövde. PU / PA pnömatik borularla uyumludur, hem pozitif basınç hem de vakum devreleri için çalışır. Orijinal SMC KQ2Z bağlantı parçaları için doğrudan değiştirme.
Biçim: KQ2Z □□ - □□S
KQ2Z: Çok portlu branşman manifold bağlantısı için seri kodu
□□: Boru dış çapı ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)
Sonek:
01S02S/03S/04S: Imperial R erkek konik diş (1/8",1/4",3/8",1/2")
M5: Metrik erkek diş M5×0,8
KQ2ZF: İstiflenebilir versiyon, alt R erkek dişli + üst Rc dişi dişli. Çıkış miktarını genişletmek için birden fazla KQ2ZF uçtan uca bağlanabilir.
3.1 KQ2Z (1 giriş 2 çıkış, Harici Altıgen Montaj)
|
Modeliiii |
Erkek Konu R |
Tüp ΦD |
|
KQ2Z04-01S |
R1/8 |
4 |
|
KQ2Z04-M5 |
M5 × 0,8 |
4 |
|
KQ2Z06-01S |
R1/8 |
6 |
|
KQ2Z06-02S |
R1/4 |
6 |
|
KQ2Z06-03S |
R3/8 |
6 |
|
KQ2Z08-01S |
R1/8 |
8 |
|
KQ2Z08-02S |
R1/4 |
8 |
|
KQ2Z08-03S |
R3/8 |
8 |
|
KQ2Z10-02S |
R1/4 |
10 |
|
KQ2Z10-03S |
R3/8 |
10 |
|
KQ2Z12-03S |
R3/8 |
12 |
|
KQ2Z12-04S |
R1/2 |
12 |
3,2 KQ2ZF (1 giriş 2 çıkışlı İstiflenebilir Tip, R + Rc Dişli)
|
Modeliiii |
R/Rc Konu |
Tüp ΦD |
|
KQ2ZF04-M5 |
M5 × 0,8 |
4 |
|
KQ2ZF04-01S |
R1/8 |
4 |
|
KQ2ZF06-01S |
R1/8 |
6 |
|
KQ2ZF06-02S |
R1/4 |
6 |
|
KQ2ZF08-01S |
R1/8 |
8 |
|
KQ2ZF08-02S |
R1/4 |
8 |
|
KQ2ZF10-02S |
R1/4 |
10 |
|
KQ2ZF10-03S |
R3/8 |
10 |
|
KQ2ZF12-03S |
R3/8 |
12 |
|
KQ2ZF12-04S |
R1/2 |
12 |

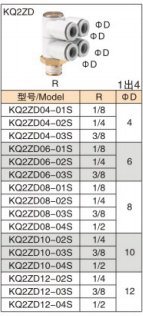

3,3 KQ2ZD (1 giriş 4 çıkış)
|
Modeliiii |
Erkek Konu R |
Tüp ΦD |
|
KQ2ZD04-01S |
R1/8 |
4 |
|
KQ2ZD04-02S |
R1/4 |
4 |
|
KQ2ZD04-03S |
R3/8 |
4 |
|
KQ2ZD06-01S |
R1/8 |
6 |
|
KQ2ZD06-02S |
R1/4 |
6 |
|
KQ2ZD06-03S |
R3/8 |
6 |
|
KQ2ZD08-01S |
R1/8 |
8 |
|
KQ2ZD08-02S |
R1/4 |
8 |
|
KQ2ZD08-03S |
R3/8 |
8 |
|
KQ2ZD08-04S |
R1/2 |
8 |
|
KQ2ZD10-02S |
R1/4 |
10 |
|
KQ2ZD10-03S |
R3/8 |
10 |
|
KQ2ZD10-04S |
R1/2 |
10 |
|
KQ2ZD12-02S |
R1/4 |
12 |
|
KQ2ZD12-03S |
R3/8 |
12 |
|
KQ2ZD12-04S |
R1/2 |
12 |

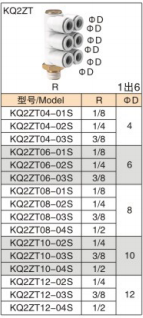

3,4 KQ2ZT (1 giriş 6 çıkış)
|
Modeliiii |
Erkek Konu R |
Tüp ΦD |
|
KQ2ZT04-01S |
R1/8 |
4 |
|
KQ2ZT04-02S |
R1/4 |
4 |
|
KQ2ZT04-03S |
R3/8 |
4 |
|
KQ2ZT06-01S |
R1/8 |
6 |
|
KQ2ZT06-02S |
R1/4 |
6 |
|
KQ2ZT06-03S |
R3/8 |
6 |
|
KQ2ZT08-01S |
R1/8 |
8 |
|
KQ2ZT08-02S |
R1/4 |
8 |
|
KQ2ZT08-03S |
R3/8 |
8 |
|
KQ2ZT08-04S |
R1/2 |
8 |
|
KQ2ZT10-02S |
R1/4 |
10 |
|
KQ2ZT10-03S |
R3/8 |
10 |
|
KQ2ZT10-04S |
R1/2 |
10 |
|
KQ2ZT12-02S |
R1/4 |
12 |
|
KQ2ZT12-03S |
R3/8 |
12 |
|
KQ2ZT12-04S |
R1/2 |
12 |
|
Öğe |
Parametre |
|
Gövde Malzemesi |
PBT mühendislik plastiği, yüksek mukavemet ve darbe dayanımı |
|
Konu Bileşeni |
Nikel kaplı pirinç, paslanmaya ve korozyona dayanıklı |
|
Mühür Halkası |
NBR nitril kauçuk |
|
Uyumlu Borular |
PU tüp, PA naylon pnömatik tüp |
|
Çalışma Basıncı |
0~1.0MPa, vakum negatif basıncı için uygulanabilir |
|
Çalışma Sıcaklığı |
-20°C ~ +60°C |
|
Bağlantı Yöntemi |
İtmeli bağlantı; Boruyu takmak/çıkarmak için serbest bırakma halkasına basın |
• Otomasyon makineleri, robotik vantuz dizileri: tek hava kaynaklı çok yollu dağıtım, geleneksel manifold bloklarının yerine geçer ve kurulum alanından tasarruf sağlar
• Çoklu silindirler için senkronize hava beslemesi, kompakt valf adalarının etrafında merkezi borular
• KQ2ZF, talep üzerine çıkış miktarını genişletmek için seri olarak istiflenebilir, esnek manifold montajı
• SMC KQ2Z serisi manifold bağlantı parçaları için ithal ikame, anında değiştirme
• Borunun ucunu dikey olarak düz bir şekilde kesin, güvenilir sızdırmazlık için boruyu bağlantı parçasının tabanına tamamen yerleştirin.
• Erkek dişlere az miktarda PTFE bant sarın, plastik gövdenin çatlamasını önlemek için orta derecede sıkma torku uygulayın.
• Tüpün çıkarılması: Beyaz serbest bırakma halkasına basın ve tüpü aynı anda dışarı doğru çekin.
• Kademeli KQ2ZF uygulaması için diş sızdırmazlığını garanti edin. Çok aşamalı istifleme sonrasında nominal basıncı aşmayın.
