KQ2Y Serisi Erkek Run Tee Push-in Bağlantı Elemanı

SOLH KQ2Y Serisi Erkek Run Tee Basmalı Bağlantı | Servis Tee Pnömatik Konnektör

Marka: Richge Technology'den SOLH | SMC KQ2Y Eşdeğer Erkek Run Tee (Servis Tee) Tek Dokunuşla Bağlantı

1. Ürüne Genel Bakış

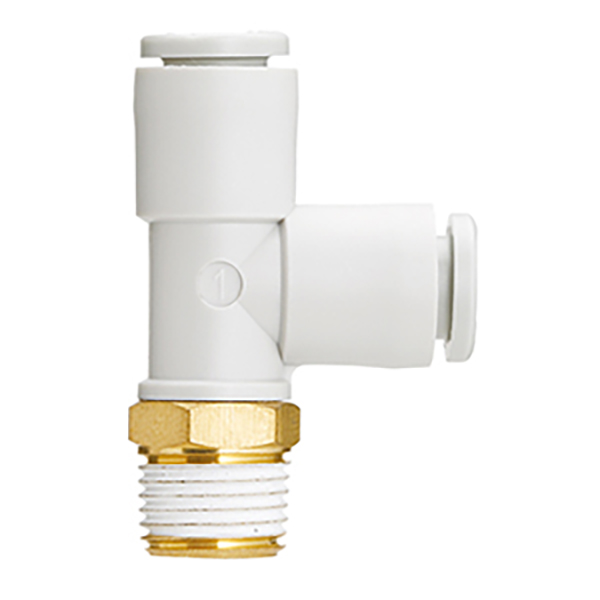

     KQ2Y, SOLH KQ2 tek dokunuşla montaj serisinin Erkek Run Tişörtüdür (genellikle Servis Tee olarak bilinir). Onun çekirdek konfigürasyonu1 erkek dişli girişi + 2 eşit çaplı itmeli çıkış. İki hava tüpünü doğrudan ana dişli bağlantı noktasından ayırır ve pnömatik sistemlerde en yaygın kullanılan branşman bağlantı parçalarından biridir.

2. Model Adlandırma Kuralları

  Modeliii dökümü örneği:KQ2Y06-01AS
     KQ2: KQ2 serisi ikinci nesil geçmeli bağlantı parçası (beyaz gövde)
     Y: Run Tee, erkek dişli T tipi Tee (1 dişli giriş, 2 itmeli çıkış)
     06: Basmalı çıkışlar için borunun dış çapı: φ6mm
     01: Erkek diş spesifikasyonu (R18; metrik M3/M5/M6)
     A: Tekrarlanan montaj ve demontaj için conta contası; S: Önceden uygulanmış diş sızdırmazlık maddesi, tekrar kullanılamaz; N: Nikel kaplamalı, korozyona dayanıklı

  Örnek:KQ2Y04-M5A → M5 erkek dişli girişi, çift φ4mm bastırmalı çıkış, conta contası.

3. Yapı ve Temel Özellikler

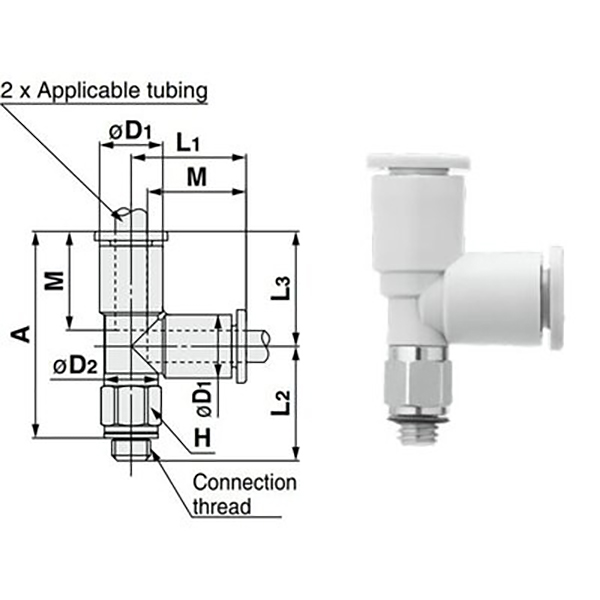

  3.1 T Tipi Yapı (1 Giriş, 2 Çıkış)

     • Giriş: Erkek diş (Metrik M / Imperial R), vanalara, hava silindirlerine ve ana boru hatlarına bağlanır

     • Satış Noktaları: PU / naylon boru sistemi için 2 eşit çaplı itmeli bağlantı noktası, aletsiz bağlantı

     • Konu sonu destekleri360° dönüş. Boru üzerindeki bükülme stresini ortadan kaldırmak için montajdan sonra yön serbestçe ayarlanabilir.

  3.2 Temel Avantajlar

     • Servis dostu tasarım: Ana boruyu kesmeye gerek yok. Kolay devre ekleme ve bakım için doğrudan dişli bağlantı noktasından dallanma.

     • Kompakt ve hafif: PBT plastik gövde + nikel kaplı pirinç dişli, az yer kaplayan ve düşük ağırlık.

     • Vakum uyumlu: -100kPa vakumdan 1.0MPa pozitif basınca kadar çalışır, vakum devrelerine uygundur.

     • Yüksek sızdırmazlık performansı: NBR sızdırmazlık halkası. A Tipi conta tekrarlanan sökme işlemlerine olanak sağlar; Tip S önceden kaplanmış sızdırmazlık maddesi sızıntıyı önler.

     • Kolay tüp çıkarma: Yuvarlak serbest bırakma düğmesi. Borunun dış duvarına zarar vermeden boruyu çıkarmak için basın.

4. Model ve Spesifikasyon Listesi

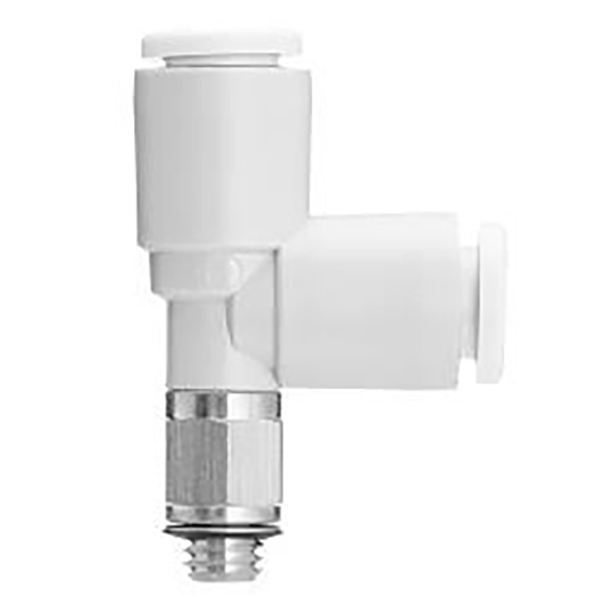

  4.1 Metrik Diş (M3/M5/M6)

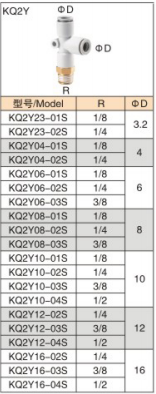

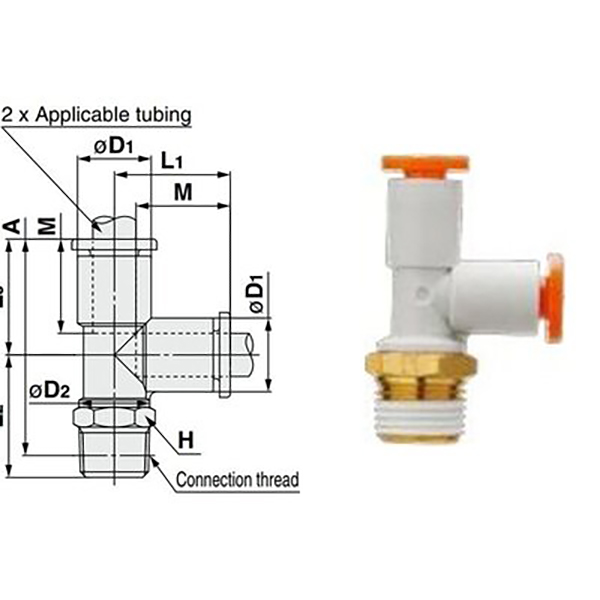

  4.2 Emperyal Boru Dişi (R1/8 ~ R1/2, Endüstri Standardı)

5. Genel Teknik Özellikler (KQ2 Serisi Standardı)

6. Seçim Karşılaştırması: KQ2Y vs KQ2D vs KQ2T

7. Seçim ve Kurulum Yönergeleri

  Seçim Kılavuzu

     • Solenoid valf / silindir erkek dişli portundan branşman → KQ2Y (örn. KQ2Y06-01AS)

     • Orta boruda 1'e 2 bölünmüş, düşük gürültü gereksinimi → KQ2D

     • Standart dik açılı bölme, maliyete duyarlı proje → KQ2T

  Kurulum Notları

     • Boruları çapaksız olarak düz bir şekilde kesin. Hava sızıntısını önlemek için bir tık sesi duyuncaya kadar boruyu tamamen yerleştirin.

     • A Tipi (conta) tekrar tekrar sökülebilir; Tip S (önceden kaplanmış sızdırmazlık maddesi) sökme işleminden sonra yeniden sızdırmazlığın sağlanmasını gerektirir.

     • Vakum uygulamaları için, sabit vakum seviyesini korumak amacıyla NBR contalı Tip A'yı seçin.

8. Tipik Uygulamalar

     • Solenoid valf çıkış branşmanı: KQ2Y06-01AS, iki hava silindirini beslemek için 5/2 yollu solenoid valfin R1/8 portuna takılıdır.

     • Senkronize silindir kontrolü: Çift silindirli senkron çalıştırma için iki φ8 tüpe bölünecek ana R1/4 dişli bağlantı noktasında KQ2Y08-02AS.

     • Vakum devresi yenilemesi: Vakum jeneratörü ana dişli portundan vakum vantuzlarına kadar olan branşman, bakımı ve modifikasyonu kolaydır.
