KQ2X / KQ2XD Serisi Redüksiyonlu Çok Yönlü İtmeli Bağlantı

SOLH KQ2X / KQ2XD Serisi Y Azaltma ve Çok Yollu İtmeli Bağlantı | SMC Eşdeğer Pnömatik Ayırıcı

Marka: Richge Technology'den SOLH | SMC KQ2X / KQ2XD Yedek Y Azaltıcı ve 4 Yollu İtmeli Ayırıcı

1. Ürüne Genel Bakış

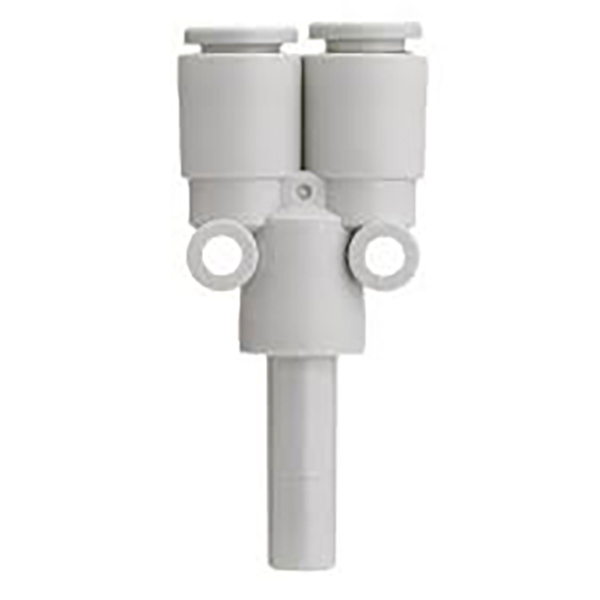

KQ2X Serisi: Azaltılmış Y Tipi Ayırıcı, 1 Giriş 2 Çıkış

     KQ2X, Y şeklinde 1'e 2 azaltıcı itmeli bağlantı elemanıdır. Port ② tek gövdeli bir porttur; Bağlantı noktası ① iki özdeş itmeli bağlantı noktasından oluşur. Gelen bir hava akımını farklı giriş ve çıkış borusu boyutlarına sahip iki eşit çaplı çıkışa bölerek pnömatik devreler ve vakum hattı dağıtımı için azaltma ve boru hattı dallandırmasını gerçekleştirir.

     Malzeme: PBT plastik gövde, NBR sızdırmazlık halkaları. PU / PA pnömatik borularla uyumludur. Hızlı bas-bağlantı montajı, PTFE bant gerektirmez.

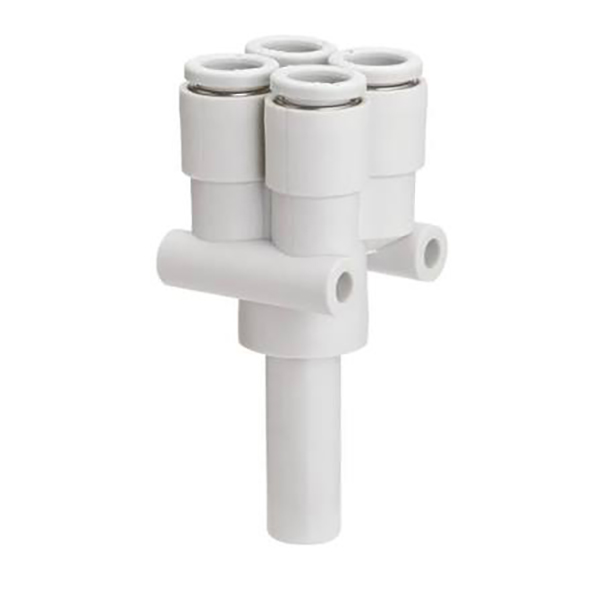

KQ2XD Serisi: Çapraz Tip 4 Yollu Ayırıcı, 1 Giriş 4 Çıkış

     KQ2XD, 1'e 4 azaltıcı, çok portlu, itmeli bağlantı elemanıdır. Port ② tek gövdeli bir porttur; Bağlantı Noktası ① dört adet aynı itmeli bağlantı noktası sağlar. Bir hava beslemesini azaltılmış tasarımla dört eşit çaplı kola böler ve montaj alanından tasarruf sağlar. Çok istasyonlu minyatür vakum veya pnömatik dağıtım için idealdir.

KQ2X ile aynı malzeme: PBT gövde + NBR contalar, itmeli yapı, PU ve naylon hava tüpleriyle uyumludur.

2. Model Kodu Açıklaması

KQ2X Serisi

  Biçim: KQ2XXX-XX
     İlk iki hane: İki şube portunun Tüp OD'si (Port ①)
     Son iki hane: Ana giriş portunun gövde dış çapı (Port ②)
     Örnek: KQ2X04-06 → Bağlantı Noktası ①: iki × Φ4 itmeli bağlantı noktası; Bağlantı noktası ②: Φ6 gövde

KQ2XD Serisi

   Biçim: KQ2XDXX-XX
     İlk iki hane: Dört şube portunun Tüp OD'si (Port ①)
     Son iki hane: Ana giriş portunun gövde dış çapı (Port ②)
     Örnek: KQ2XD04-06 → Bağlantı Noktası ①'de dört × Φ4 bağlantı noktası; Bağlantı noktası ②: Φ6 gövde

3. Temel Teknik Özellikler ve Kurulum Kılavuzu

Kurulum Talimatları

     • Boruyu kare ve dikey olarak kesin, yerine oturuncaya kadar bağlantı parçasına tamamen sokun.

     • Tüpü çıkarmak için: önce serbest bırakma halkasına basın, ardından tüpü dışarı çekin.

Farklılaşma Kılavuzu

     • KQ2X: 1 giriş, 2 çıkış (Y tipi 2 yollu ayırıcı)

     • KQ2XD: 1 giriş, 4 çıkış (çapraz 4 yollu ayırıcı)

Uygulama Senaryoları

     • Otomasyonda birden fazla vantuz için vakum devresi dağıtımı

     • Küçük aparatlar, 3C ve paketleme ekipmanları için pnömatik branşman

     • Çok istasyonlu minyatür vakum modülleri için kompakt manifold

     • Azaltılmış ayak izi ile robotik uç efektör hava hattı bölme
