Marka: Richge Technology'den SOLH | KQ2W Uzatılmış L Tipi Tek Dokunuşlu Dirsek
 |
 |
 |
KQ2W serisi, SOLH KQ2 pnömatik bağlantı parçası ailesindeki L tipi uzatılmış gövdeli itmeli dirsektir. 90° dik açılı yapı. Bir uç erkek diş (İngiliz R konik diş / metrik M ince diş), diğer uç PU/PA pnömatik boru yerleştirme için. Seri ayrıca, her iki ucu da boru hattını uzatmak ve engellerden kaçınmak için boru bağlantısına yönelik, azaltıcı olmayan genişletilmiş KQ2Wxx-99 versiyonunu da içerir.
Temel Avantaj: Genişletilmiş gövde tasarımı, kurulum alanı kısıtlamalarını ve mekanik parazitleri ortadan kaldırır. Tek dokunuşla yapı, aletsiz tüp takma ve çıkarma. Plastik gövde + pirinç dişli bölüm, yaşlanma karşıtı, pnömatik ve vakum devreleriyle uyumlu. Yurtdışı projeler için SMC KQ2W serisinin doğrudan ithalat alternatifi.
Biçim: KQ2W □□ - □□S
KQ2W: L tipi uzatılmış dirsek için seri kodu
□□: Boru dış çapı ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Sonek:01S02S/03S/04S: Imperial R erkek diş (1/8",1/4",3/8",1/2")
M3GM5: Metrik erkek diş M3×0,5 / M5×0,8
-99: İndirgeyici olmayan uzatılmış versiyon, her iki ucu da aynı çaplı boru bağlantısı, dişsiz
|
Öğe |
Parametre |
|
Gövde Malzemesi |
PBT mühendislik plastiği, yüksek darbe dayanımı |
|
Konu Bölümü |
Paslanmayı önlemek için nikel kaplamalı pirinç |
|
Mühür Malzemesi |
NBR nitril kauçuk |
|
Uyumlu Borular |
PU tüp, PA naylon pnömatik tüp |
|
Çalışma Basıncı |
0~1.0MPa, vakum için uygulanabilir |
|
Çalışma Sıcaklığı |
-20°C ~ +60°C |
|
Bağlantı Yöntemi |
İtmeli; tüpü takmak veya çıkarmak için serbest bırakma halkasına basın |

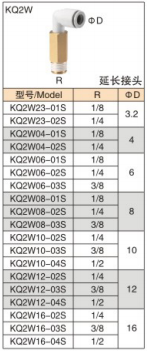

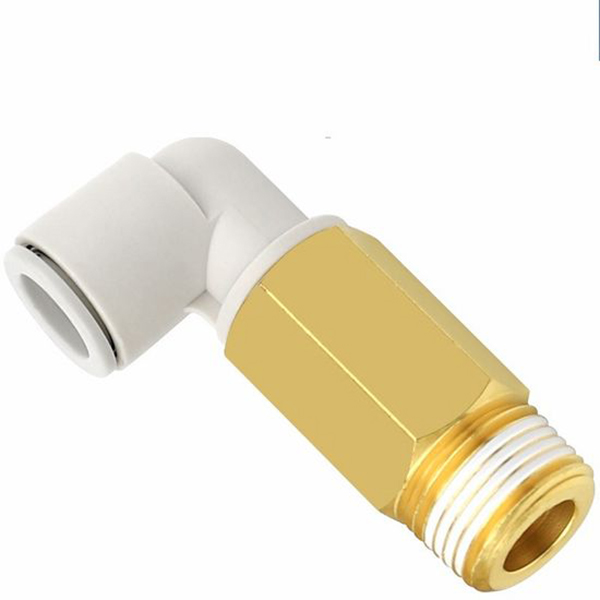

4.1 Imperial R Dişli Versiyonu (Pirinç Erkek Dişli)
|
Modeliii |
Erkek Konu R |
Tüp ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |

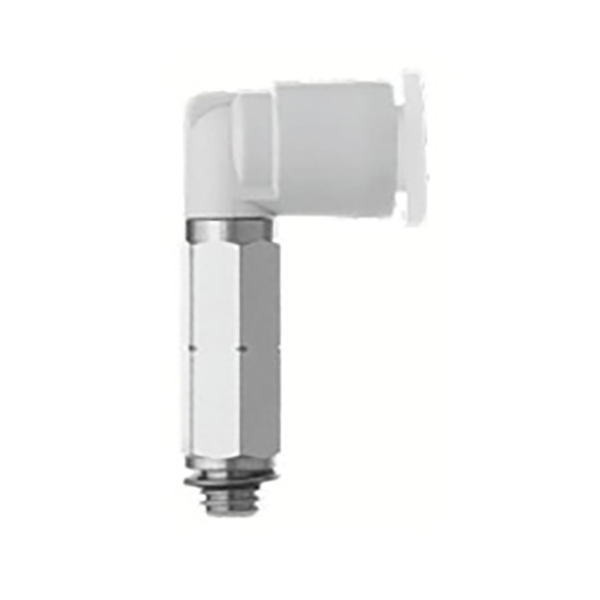

4.2 Metrik M Diş Versiyonu
|
Modeliii |
Erkek Konu |
Tüp ΦD |
|
KQ2W02-M3G |
M3 × 0,5 |
2 |
|
KQ2W02-M5 |
M5 × 0,8 |
2 |
|
KQ2W23-M3G |
M3 × 0,5 |

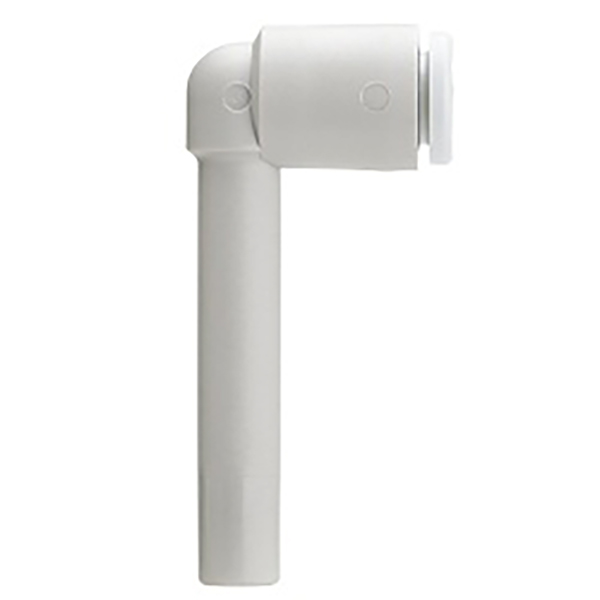

3.2 |
|
KQ2W23-M5 |
M5 × 0,8 |
3.2 |
|
KQ2W04-M3G |
M3 × 0,5 |
4 |
|
KQ2W04-M5 |
M5 × 0,8 |
4 |
|
KQ2W06-M5 |
M5 × 0,8 |
6 |
4.3 İndirgeyici Olmayan Genişletilmiş Versiyon (Tüpten Tüpe, Dişsiz)
|
Modeliii |
Bağlantı Noktası 1 ΦD |
Bağlantı Noktası 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Silindirler, vakum jeneratörleri ve solenoid valfler için mekanik müdahalelerden kaçının; Boru hattı yönünü genişletin ve yeniden yönlendirin
• Kompakt otomasyon hatlarında robotik vakum vantuz devreleri için 90° uzatılmış boru tesisatı yönlendirmesi
• Orijinal SMC KQ2W için doğrudan değiştirme, maliyeti azaltmak için ithal ikamesi
• Boruyu dikey ve düz olarak kesin, sızdırmazlığı garanti etmek için tamamen tabana yerleştirin.
• PTFE bant ipliklere sarılabilir; Bağlantı parçası gövdesinin çatlamasını önlemek için dişleri aşırı sıkmayın.
• Tüpün çıkarılması: Beyaz serbest bırakma halkasına basın ve tüpü aynı anda dışarı doğru çekin.
