KQ2V Serisi Pnömatik İtmeli Bağlantı Parçaları

SOLH KQ2V Serisi Pnömatik İtmeli L Branşman Bağlantı Parçaları | SMC KQ2V Eşdeğeri

Marka: Richge Technology'den SOLH | KQ2V Tek Dokunuşlu Pnömatik L Konnektör Ailesi

1. Ürüne Genel Bakış

     SOLH KQ2V serisi, çoklu branşman seçeneklerine sahip erkek dişli L tipi itmeli pnömatik bağlantı parçalarıdır. Pnömatik devrelerde hava kaynağı dağıtımı ve boru hattı yön değişimi için tasarlanmıştır. SMC KQ2V serisi ile tamamen değiştirilebilir. Beyaz mühendislik plastik gövdesi ve nikel kaplamalı pirinç iplikten yapılmıştır. Yapıştırıcı olmadan hızlı montaj. PU ve PA pnömatik borularla uyumludur. Otomasyon makinelerinde, vakumlu toplama ve yerleştirmede ve silindir boru sistemlerinde yaygın olarak kullanılmaktadır.

  Farklı yerleşim gereksinimleri için beş alt model:

     KQ2V: Standart L tipi tek çıkışlı, harici altıgen montajlı, 1 giriş 1 çıkış

     KQ2VS: Standart L tipi tek çıkışlı, dahili altıgen soket montajlı, 1 giriş 1 çıkış

     KQ2VF: Kademeli L bağlantı parçası, erkek R dişli + dişi Rc dişli, seri bağlantı mevcut, 1 giriş 1 çıkış

    KQ2VD: Dikey 1'den 2'ye branşman bağlantısı, bir erkek dişli giriş, iki eşit çaplı hortum çıkışı

     KQ2VT: Dikey 1'den 3'e branşman bağlantısı, bir erkek dişli giriş, üç eşit çaplı hortum çıkışı

2. Model Kodu Açıklaması

  Örnek: KQ2VD04-01S

      KQ2V = Seri temel kodu

      D  T / S / F = Yapı son eki

     D: 1'den 2'ye dikey dallanma

     T: 1'den 3'e dikey dallanma

     S: İç altıgen L dirsek

      F: Kademeli L dirsek

     Son ek yok: Dış altıgen standart L dirsek

     04 = Borunun dış çapı ΦD: 4mm

     01S = Erkek dişli R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Spesifikasyon Özet Tablosu

4. Malzeme ve Çalışma Koşulları

5. Alt Model Özellikleri

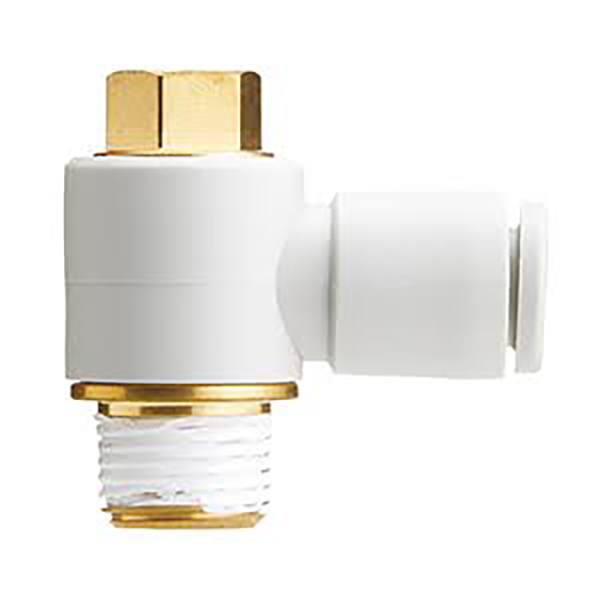

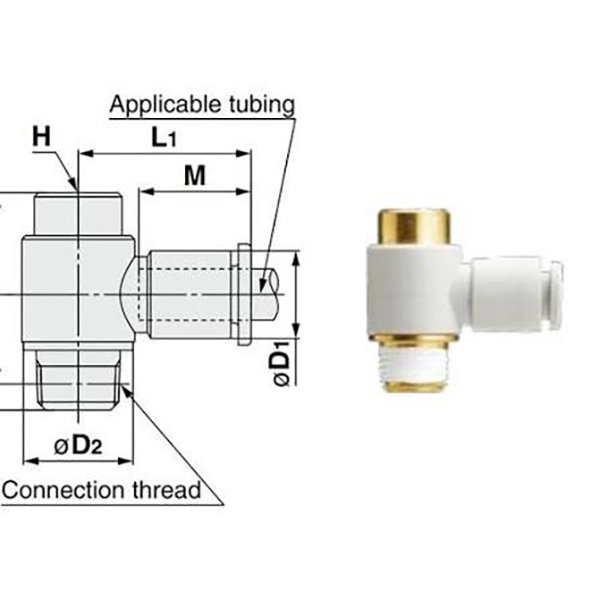

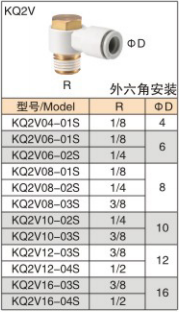

     • KQ2V (Dış Altıgen L Dirsek): Anahtar sıkma için harici altıgen dişli uçlu standart L dirsek. En yaygın olarak kullanılan temel tip, maksimum Φ16 büyük boyutlu boruları destekler.

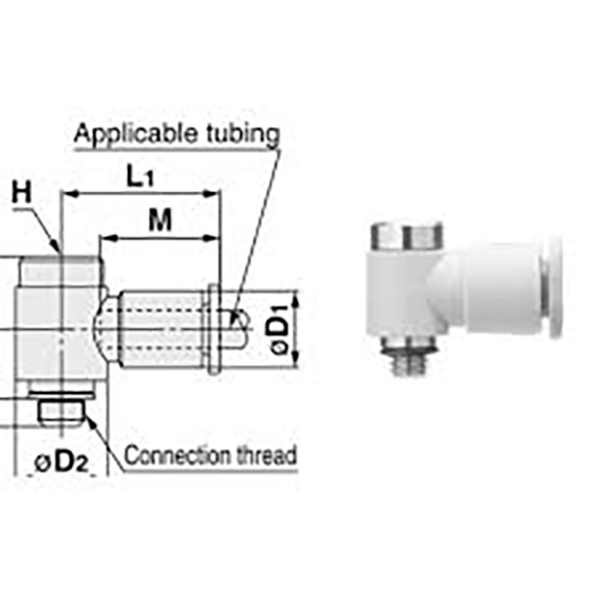

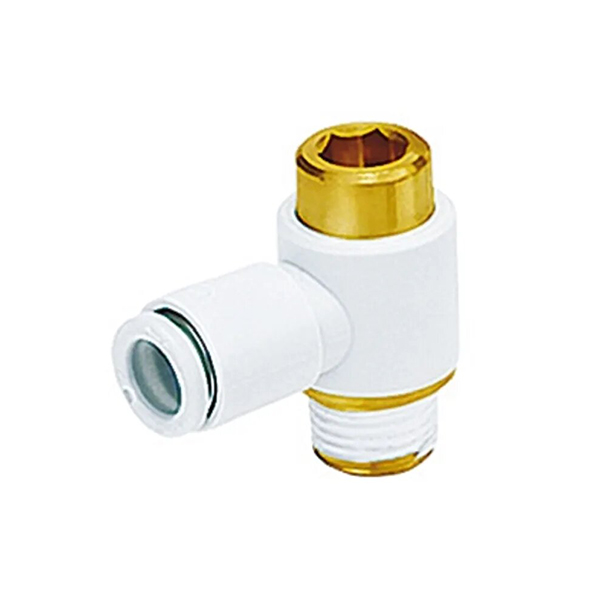

     • KQ2VS (İç Altıgen L Dirsek): Diş bağlantı noktasında havşa iç altıgen. Sınırlı dar kurulum alanı için tasarlanmıştır. M5 küçük dişli çeşidi minyatür silindirlerle eşleşir.

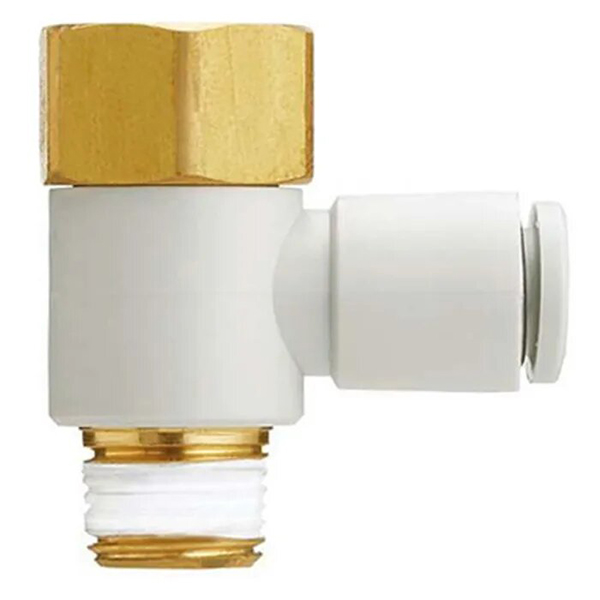

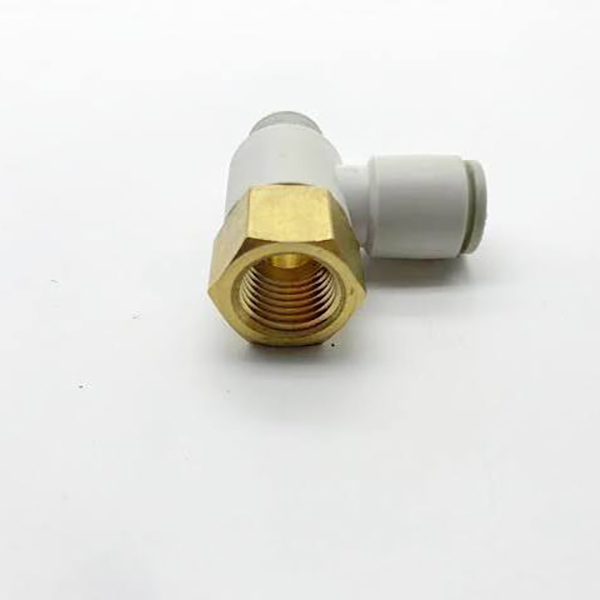

     • KQ2VF (Kademeli L Dirsek): Erkek R dişli ve dişi Rc dişli ile donatılmıştır. Çok yollu dallanma için birden fazla bağlantı parçası seri olarak bağlanabilir, bu da manifold bloklarına olan gereksinimi azaltır.

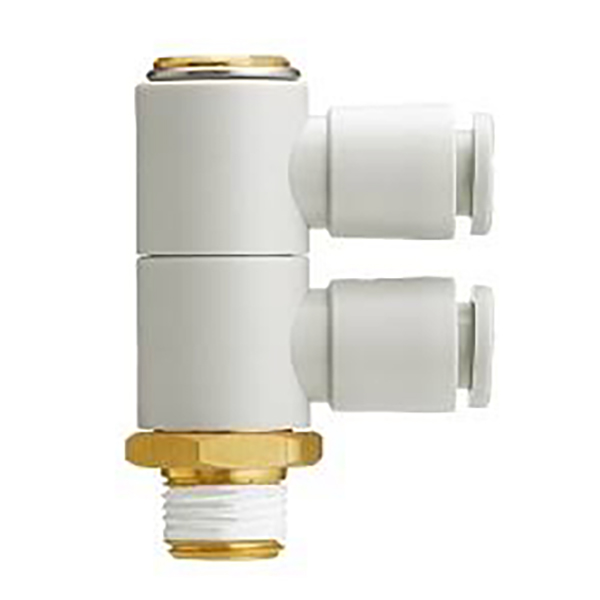

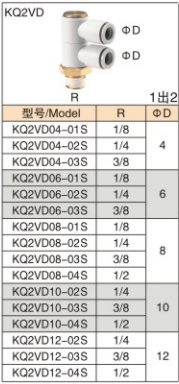

     • KQ2VD (Dikey 1'den 2'ye Şube): Tek dişli hava girişi, dikey olarak iki eşit boru çıkışına ayrılır. Kompakt 1'i 2'si dışarı hava dağıtımı, toplam montaj sayısını azaltır.

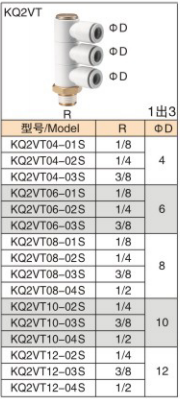

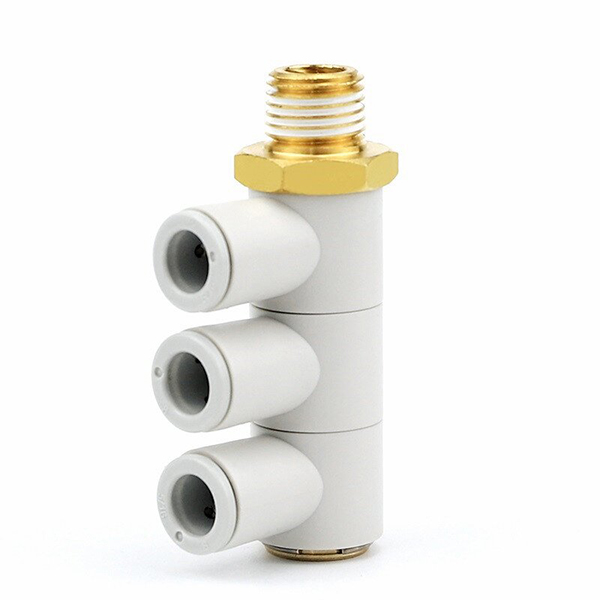

     • KQ2VT (Dikey 1'den 3'e Şube): Tek dişli hava girişi, dikey olarak üç eşit boru çıkışına ayrılır. Otomasyonda çoklu vantuzlu hava dağıtımı için yaygın olarak kullanılan mini hava manifoldu.

6. Kurulum Talimatları

     •  Borunun ucunu dik ve düz olarak kesin. Kilitlemeyi onaylamak için bir "klik" sesi duyuncaya kadar boruyu doğrudan bağlantı parçasına sokun.

     •  Borunun çıkarılması: Bağlantı parçasındaki beyaz serbest bırakma bileziğine bastırın ve boruyu aynı anda dışarı doğru çekin.

     •  PTFE bandını dişlerin üzerine sarın. Yalnızca altıgen bölümden sıkın; Çatlamayı önlemek için asla plastik gövdeye tork uygulamayın.

     •  Seri bağlantıdaki KQ2VF serisi için, hava sızıntısını önlemek amacıyla diş sızdırmazlığının uygun olduğundan emin olun.

7. Uygulama Senaryoları

     • Otomasyon makineleri

     • Robotik vakum vantuz sistemleri

     • Pnömatik silindirler için hava kaynağı dağıtımı

     • Üretim hatlarındaki pnömatik devreler

     • Paketleme makineleri ve test fikstürü hava devreleri
