KQ2U / KQ2UD Serisi Y Tipi Çok Bağlantı Noktalı İtmeli Bağlantı Parçaları

SOLH KQ2U / KQ2UD Serisi Y Tipi Çok Bağlantı Noktalı İtmeli Bağlantı Parçaları | Pnömatik Manifold Konektörü

Marka: Richge Technology'den SOLH | SMC KQ2U / KQ2UD Eşdeğeri Y Çok Çıkışlı Tek Dokunuş Bağlantı Parçası

1. Ürüne Genel Bakış

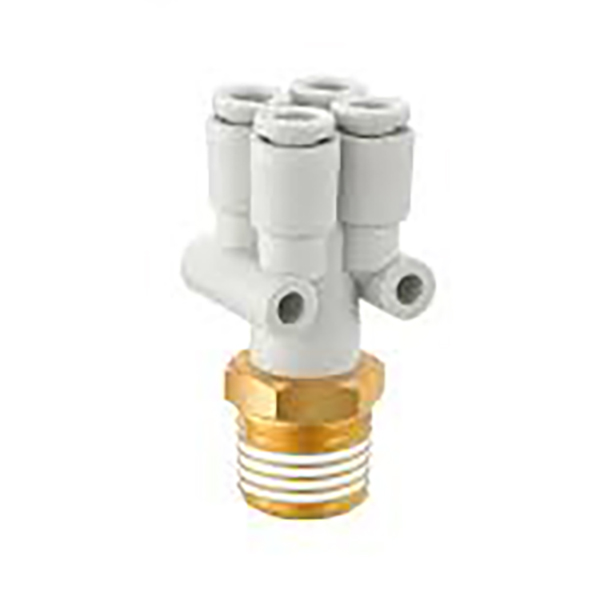

     KQ2U, Y tipi 1 giriş 2 çıkışlı itmeli ayırıcıdır; KQ2UD, Y tipi 1 giriş 4 çıkışlı itmeli manifolddur. Her ikisi de SOLH KQ2 pnömatik tek dokunuşlu bağlantı serisine aittir. PBT gövde ve nikel kaplı pirinç erkek dişli ile üretilmiştir. PU hava boruları için doğrudan tak ve çalıştır, PTFE bant gerekli değildir. 1'den 2'ye / 1'den 4'e hava devresi ayırma için tasarlanmıştır, SMC KQ2U / KQ2UD ile tamamen değiştirilebilir. Otomasyon ekipmanlarında, vakum vantuzlarında ve pnömatik aktüatör hava dağıtımında yaygın olarak kullanılmaktadır.

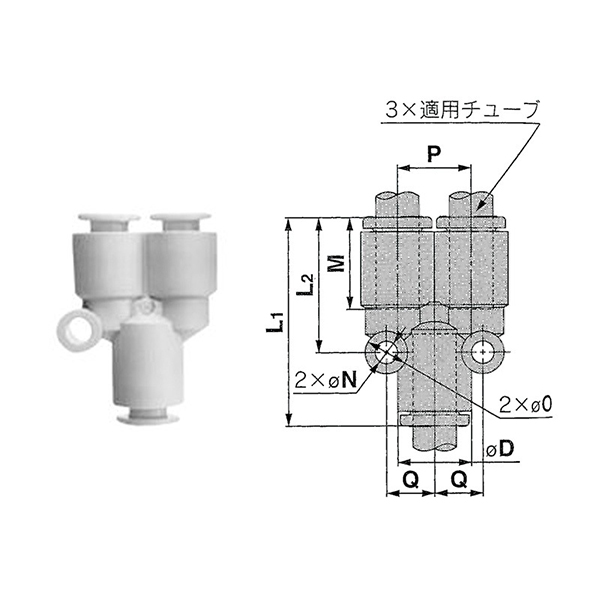

     KQ2U: 1 giriş, 2 çıkış (Y şeklinde 1 ila 2 bölünmüş)
     KQ2UD: 1 giriş, 4 çıkış (Y şeklinde 1 ila 4 bölmeli)

2. Model Adlandırma Kuralları

2.1 KQ2U (1 giriş 2 çıkış Y ayırıcı)

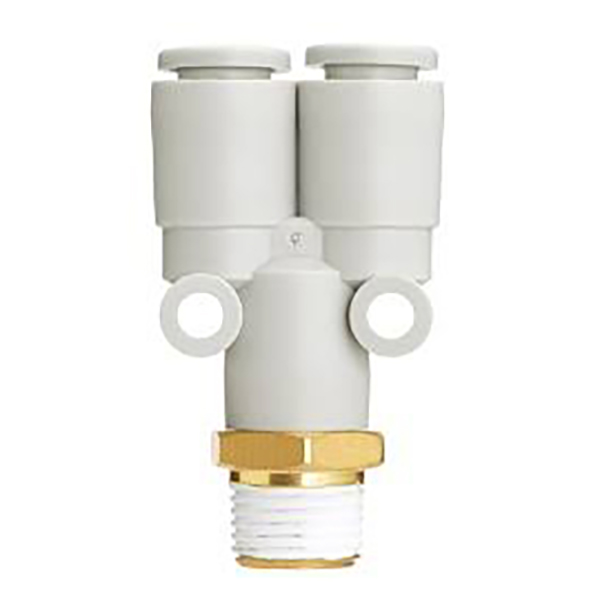

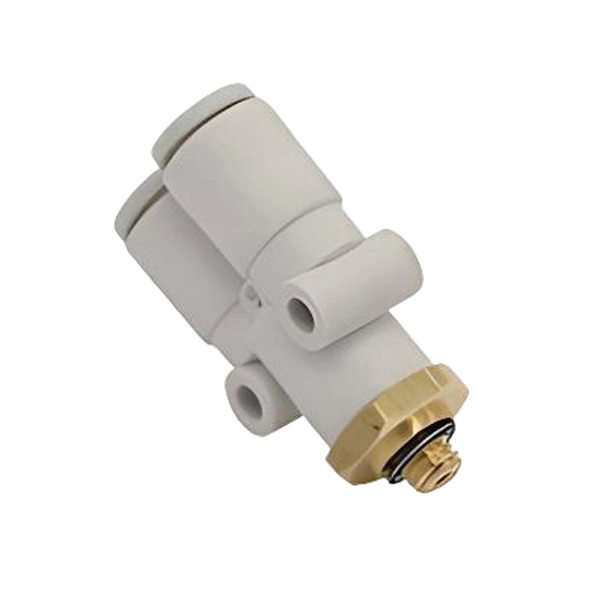

  1.Erkek dişli versiyonu KQ2Uxx-xxS Örnek: KQ2U06-02S
     KQ2U: Y tipi 1 giriş 2 çıkış bağlantısı
     06: Çıkış portlarının tüp dış çapı Φ6mm
     02S: Erkek konik diş R1/4 (S = R konik erkek diş)
     Diş kodu: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

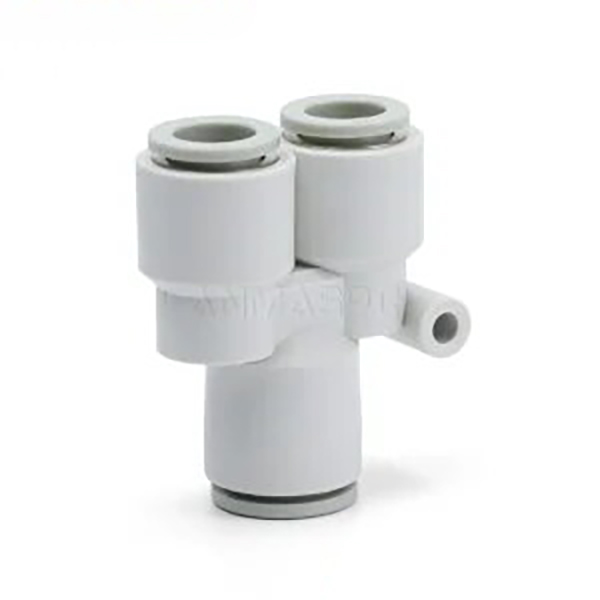

  2.Düz eşit çaplı boru versiyonu KQ2Uxx-00 Örnek: KQ2U08-00
     Giriş ve iki çıkış aynı boru dış çapını paylaşır, tümü Φ8mm

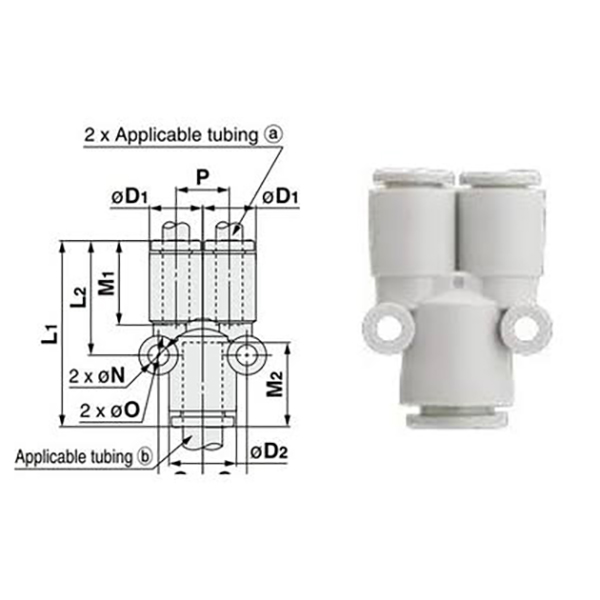

  3.Düz azaltıcı versiyon KQ2Uxx-yy Örnek: KQ2U04-06
     İki çıkış Φ4; ana giriş Φ6, farklı çap azaltıcı bölme

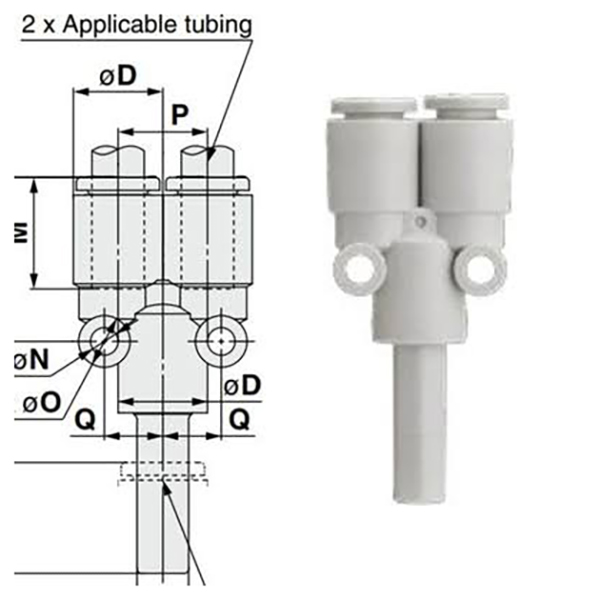

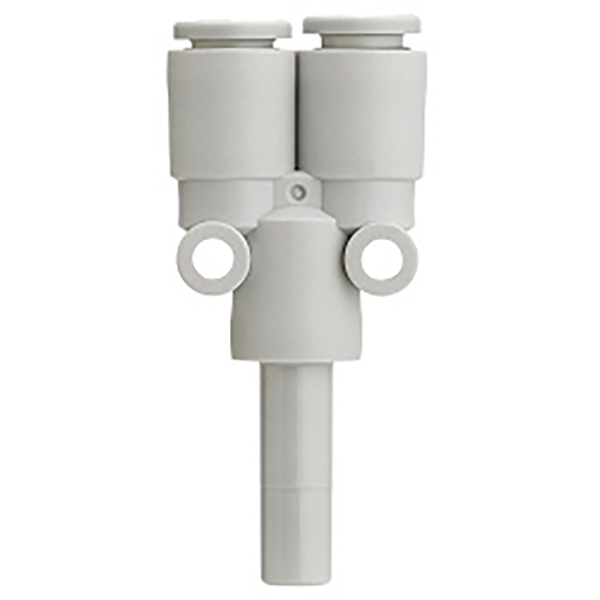

 4. Dikenli fiş versiyonu KQ2Uxx-99
     Altta plastik sert fiş sapı, 1 giriş 2 çıkışlı bölme için dişi itme portuna takılır

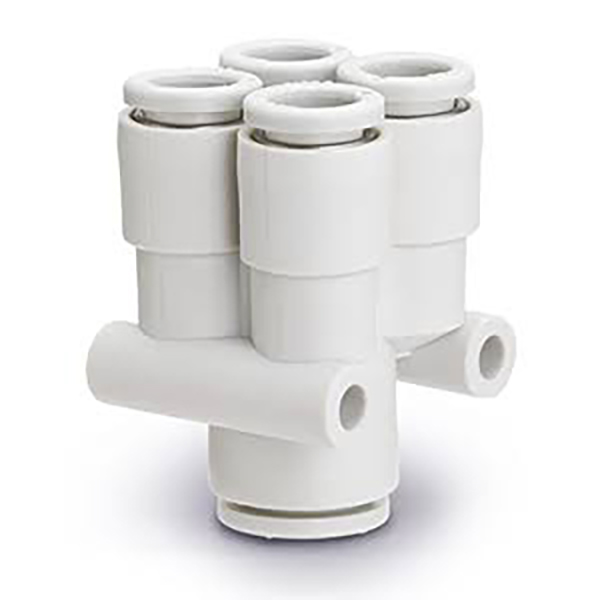

2,2 KQ2UD (1 giriş 4 çıkış Y manifoldu)

  1. Erkek dişli versiyonu KQ2UDxx-xxS Örnek: KQ2UD08-03S
     R38 erkek dişli girişi, Φ8 boru için dört çıkış

  2. KQ2UDxx-yy redüksiyon tüpü versiyonu Örnek: KQ2UD04-06
     Dört çıkış Φ4, ana giriş Φ6, çok portlu azaltıcı dağıtım

3. Spesifikasyon Özet Tablosu

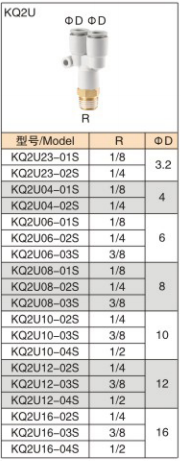

3.1 KQ2U (1 giriş 2 çıkış Y ayırıcı)

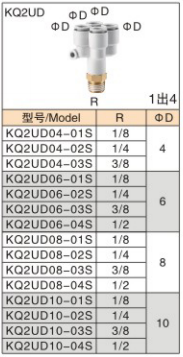

3,2 KQ2UD (1 giriş 4 çıkış Y manifoldu)

4. Genel Teknik Özellikler

5. Ürün Özellikleri

     • Hızlı İtmeli Montaj: Anında sızdırmazlık için boru takıldı. Boruyu çıkarmak için beyaz serbest bırakma bileziğine basın, montaj verimliliğini büyük ölçüde artırın.

     • Çok Yollu Hava Dağıtımı: 1'e 2'ye bölünme için KQ2U, 1'e 4'e bölünme için KQ2UD. Hava yönlendirmesini kolaylaştırmak için merkezi hava kaynağı dağıtımı.

     • Mevcut Azaltma Seçeneği: Farklı boru boyutlarının bağlantısı için eşit ve küçültücü çaplı versiyonlar.

     • Güvenilir Diş Sızdırmazlığı: Yüksek korozyon direnci ve mekanik mukavemete sahip nikel kaplı pirinç erkek diş.

     • Kompakt Boyut: Manipülatörlerde, aparatlarda ve vantuz modüllerinde yaygın olarak kullanılan, sınırlı montaj alanı için küçük ayak izi.

6. Tipik Uygulamalar

     • Vakum kabı dizisinin bölünmesi (birden fazla vantuz tek bir vakum kaynağını paylaşır)

     • Otomasyon armatürleri için çok silindirli hava beslemesi

     • Paketleme makineleri, 3C ekipmanı ve enjeksiyon kalıplama makineleri için pnömatik devreler

     • Pnömatik muayene ve test düzenekleri için hava hattı ayırma

7. Kurulum Notları

     • Boruları çapaksız olarak dik olarak kesin; Çapaklar sızdırmazlık halkasını çizebilir ve hava sızıntısına neden olabilir.

     • Boruyu tamamen aşağıya doğru itin ve serbest bırakma bileziğinin boruyu güvenli bir şekilde kilitlediğini doğrulayın.

     • Su, yağ veya güçlü aşındırıcı sıvılar için uygun değildir. Yalnızca basınçlı hava ve vakum hizmeti için.

     • Plastik çatlamayı önlemek için derz kökünde tekrar tekrar bükülmekten kaçının.
