Marka: Richge Technology'den SOLH | SMC KQ2N Eşdeğer Kök Düz Tek Dokunuşla Bağlantı Elemanı
KQ2N, gövde tarzı düz bir pnömatik bağlantı elemanıdır. Bir ucu erkek dişli veya gövdedir, diğer ucu PU/PA hava tüpünü kabul eder. SMC KQ2N serisi tek dokunuşlu bağlantı parçalarının doğrudan yerine geçer. Pnömatik devrelerde ve vakum boru hatlarında yaygın olarak kullanılır. Aletsiz kurulum; boruyu hızlı bir şekilde takmak veya çıkarmak için serbest bırakma bileziğine basmanız yeterlidir.
Dört yapısal tip mevcuttur:
Erkek dişli gövde tipi (M dişli: M5)
Erkek dişli gövde tipi (İngiliz konik R dişli: 1/8,1/4,3/8)
• Eşit çaplı düz gövde (-99 son eki): her iki uçta da aynı dış çap sapı bulunur
• Düz bağlantının azaltılması: boyut geçişi için farklı dış çaplara sahip iki gövde
Örnek: KQ2N04-M5
• KQ2N: Seri kodu, gövde tipi düz bağlantı
• 04: İtmeli tarafta borunun dış çapı Φ4mm
• M5 / 01S / 02S: Erkek diş özelliği
• -99: Eşit çaplı gövde düz bağlantı parçası
• 04-06: Mil bağlantısının azaltılması, ①Φ4 → ②Φ6
|
Kod Segmenti |
Tanım |
|
KQ2N |
Seri kodu: Mil tipi düz geçmeli bağlantı |
|
04/06/08/10/12/16 |
Tüp dış çapı ΦD (mm) |
|
M5 |
Metrik erkek diş M5×0,8 |
|
01S/02S/03S |
Imperial R konik diş: R1/8, R1/4, R3/8 |
|
-99 |
Eşit çaplı gövde düz bağlantı, her iki uç da aynı dış çap |
|
Çift haneli örneğin 04-06 |
Mil bağlantısının azaltılması: ① giriş dış çapı, ② çıkış dış çapı |
|
Öğe |
Parametre |
|
Uygulanabilir Borular |
PU poliüretan boru, PA naylon boru |
|
Çalışma Basıncı |
0~1.0MPa, vakum negatif basınç devresiyle uyumlu |
|
Çalışma Sıcaklığı |
0°C ~ +60°C |
|
Gövde Malzemesi |
Plastik gövde; Nikel kaplı pirinç dişli parça, korozyona dayanıklı |
|
Sızdırmazlık Performansı |
Mükemmel iplik sızdırmazlığı |
|
Bağlantı Yöntemi |
İtmeli; tüpü çıkarmak için serbest bırakma bileziğine basın |

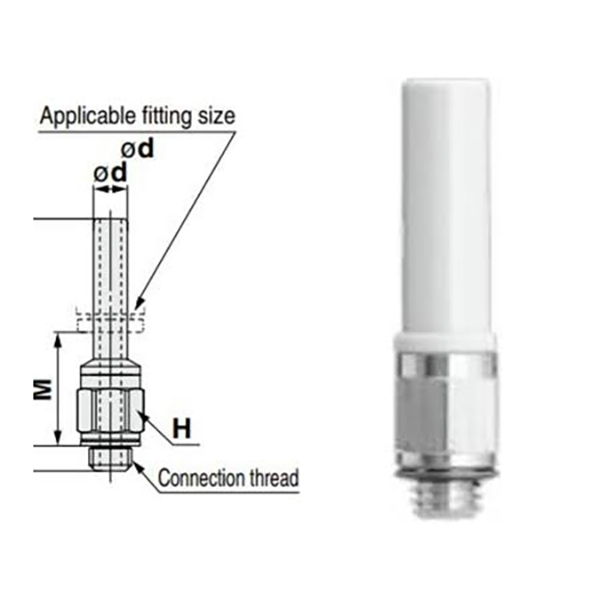

4.1 Metrik M Erkek Dişli Versiyonu
|
Modeliiii |
İplik |
Tüp ΦD |
|
KQ2N04-M5 |
M5 × 0,8 |
Φ4 |
|
KQ2N06-M5 |
M5 × 0,8 |
Φ6 |

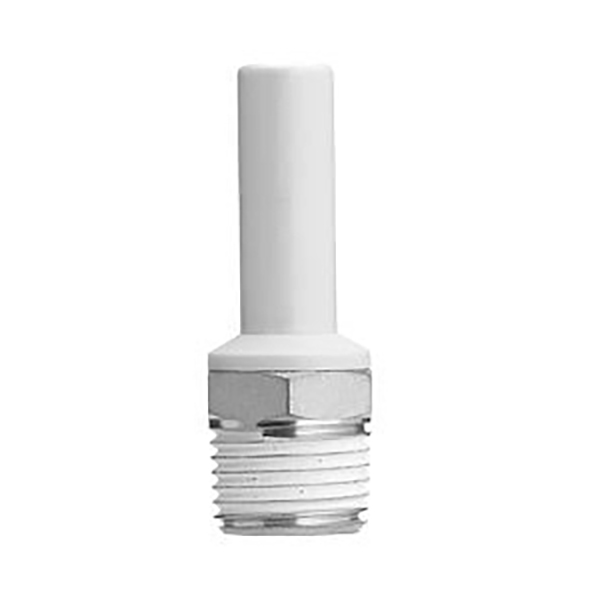

4.2 Imperial R Konik Erkek Dişli Versiyonu
|
Modeliiii |
Konu R |
Tüp ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

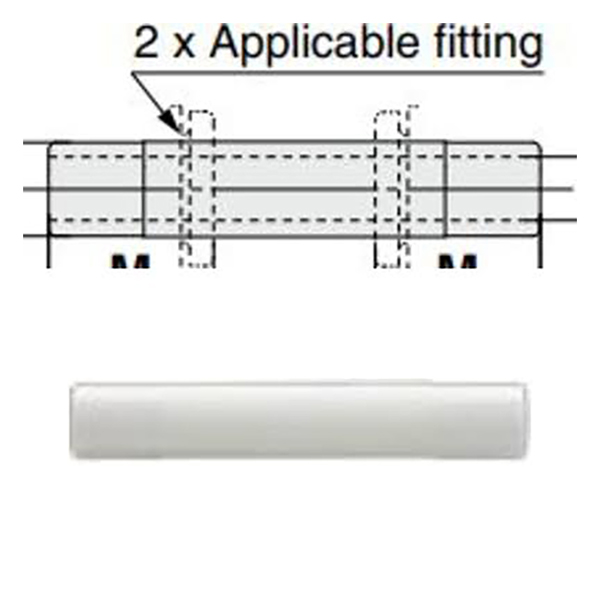

4.3 Eşit Çaplı Mil Düz (-99 Serisi)
|
Modeliiii |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

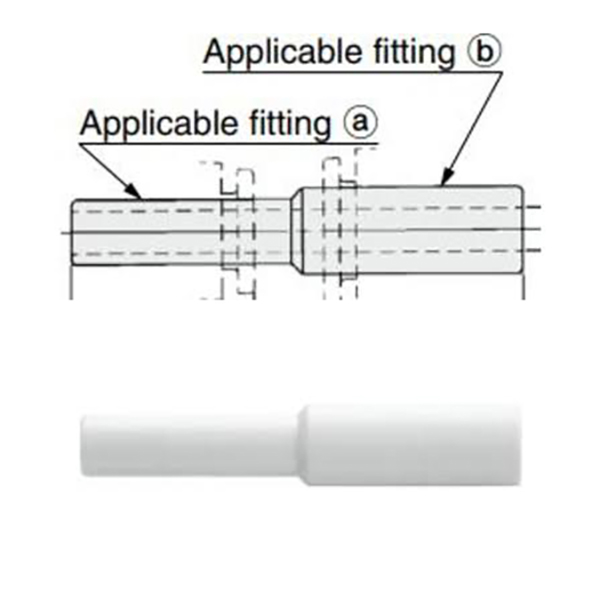

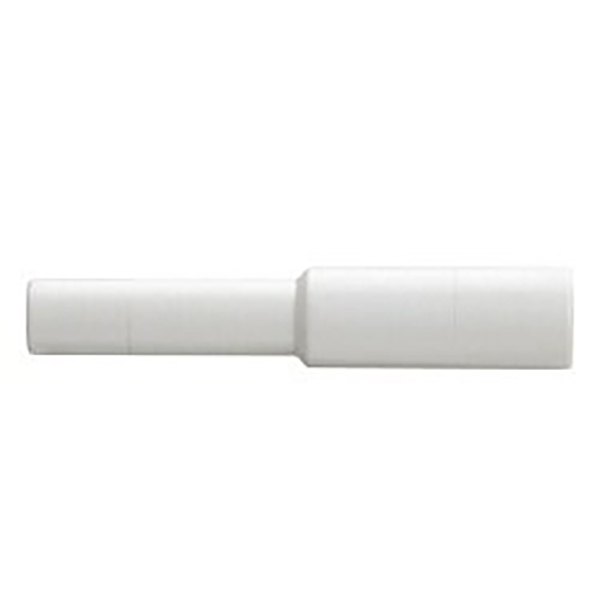

4.4 Sapın Düz Bağlantısının Azaltılması
|
Modeliiii |
① Kök Dış Çapı |
② Kök Dış Çapı |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Korozyona dayanıklılık ve güvenilir diş sızdırmazlığı için nikel kaplı pirinç dişli plastik gövde
• PU poliüretan hava tüpü ve PA naylon tüp ile uyumludur
Nominal çalışma basıncı 0~1.0MPa, vakum negatif basınç devreleri için uygundur
• Çalışma sıcaklığı aralığı: 0°C ~ +60°C
• Basit montaj: Borunun ucunu pürüzsüz tutun ve doğrudan takın; sökme amacıyla boruyu dışarı çekmek için ön serbest bırakma bileziğine basın
Otomasyon makineleri, robotik kollar, vakum adsorpsiyon sistemleri, pnömatik armatürler, hava kompresörü boruları. İthal SMC KQ2N serisi bağlantı parçaları için doğrudan değiştirme.
