Marka: Richge Technology'den SOLH | KQ2D Y Tipi Tek Dokunuşlu Pnömatik Tee Bağlantı Parçaları
 |
 |
 |
KQ2D serisi, SOLH tam KQ2 pnömatik tek dokunuşlu bağlantı elemanı ailesine ait Y tipi branşman T bağlantı elemanıdır. Aletsiz bas-bağlantı tasarımını benimseyen bu ürün, otomasyon pnömatik sistemleri için bir hava kaynağını verimli bir şekilde iki paralel hava devresine ayırır.
Yapısal Sınıflandırma: Y şeklinde çatallı 1 giriş 2 çıkışlı yapı, üç tipte mevcuttur: eşit çaplı boru Y T bağlantısı, İngiliz konik R dişli Y T bağlantısı ve metrik ince M dişli Y T bağlantısı.
Malzeme ve Uyumluluk: Yüksek mukavemetli PBT gövde, paslanmaz çelik tutma tırnakları, NBR nitril kauçuk sızdırmazlık halkaları. PU poliüretan borular ve PA naylon borularla uyumludur, basınçlı hava pozitif basınçlı ve vakum negatif basınçlı boru hatları için çift amaçlıdır.

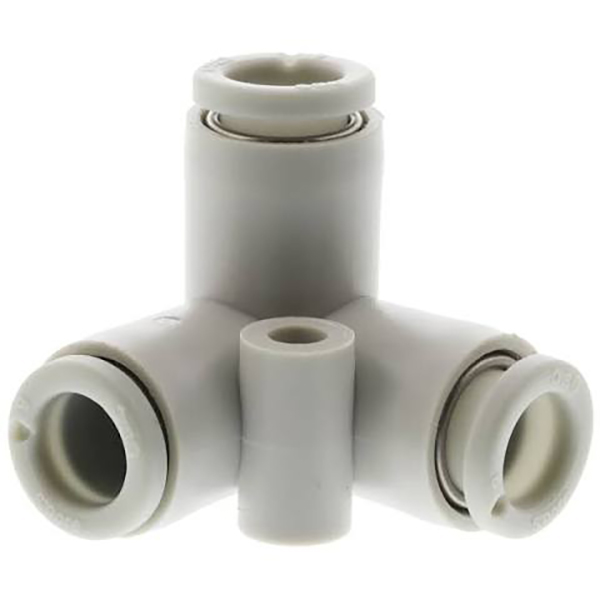

2.1 Eşit Çaplı Y Tee (KQ2Dxx-00, Dişsiz 3 Yollu Aynı Boyut)
Her üç bağlantı noktası da aynı spesifik boru hattı sistemlerinde dengeli 1'den 2'ye hava dağıtımı için aynı boru çapını ve dişsiz tasarımı benimser.
|
Modeliii |
Boru Dış Çapı ΦD (mm) |
|
KQ2D04-00 |
4 |
|
KQ2D06-00 |
6 |
|
KQ2D08-00 |
8 |
|
KQ2D10-00 |
10 |
|
KQ2D12-00 |
12 |

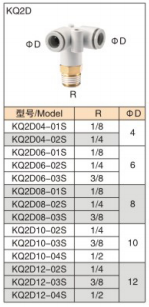

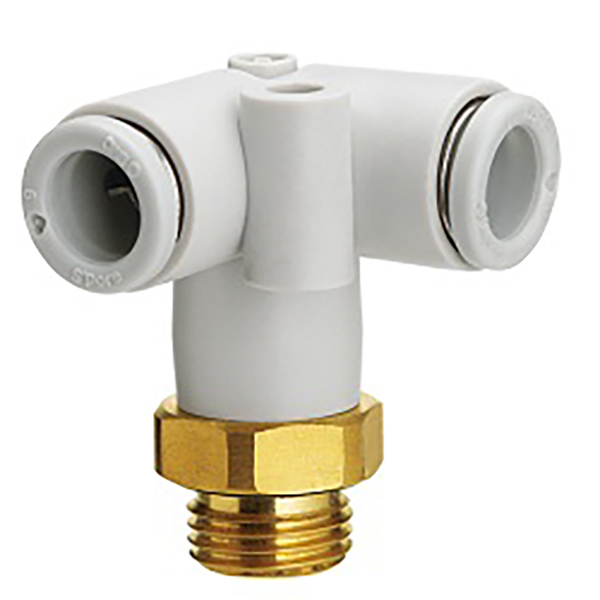

2.2 İngiliz Konik Erkek Dişi R Y Tee (Alt Diş Girişi, Çift Boru Çıkışları)
Hava kaynağı girişi için alt İngiliz R konik erkek dişli, boru bağlantısı için üstte iki paralel itmeli bağlantı noktası, dişli kurulum ve sabit hava kaynağı dallandırma için uygundur.
|
Modeliii |
R Konu Spesifikasyonu |
Boru Dış Çapı ΦD (mm) |
|
KQ2D04-01S |
R1/8 |
4 |
|
KQ2D04-02S |
R1/4 |
4 |
|
KQ2D06-01S |
R1/8 |
6 |
|
KQ2D06-02S |
R1/4 |
6 |
|
KQ2D06-03S |
R3/8 |
6 |
|
KQ2D08-01S |
R1/8 |
8 |
|
KQ2D08-02S |
R1/4 |
8 |
|
KQ2D08-03S |
R3/8 |
8 |
|
KQ2D10-02S |
R1/4 |
10 |
|
KQ2D10-03S |
R3/8 |
10 |
|
KQ2D10-04S |
R1/2 |
10 |
|
KQ2D12-02S |
R1/4 |
12 |
|
KQ2D12-03S |
R3/8 |
12 |
|
KQ2D12-04S |
R1/2 |
12 |

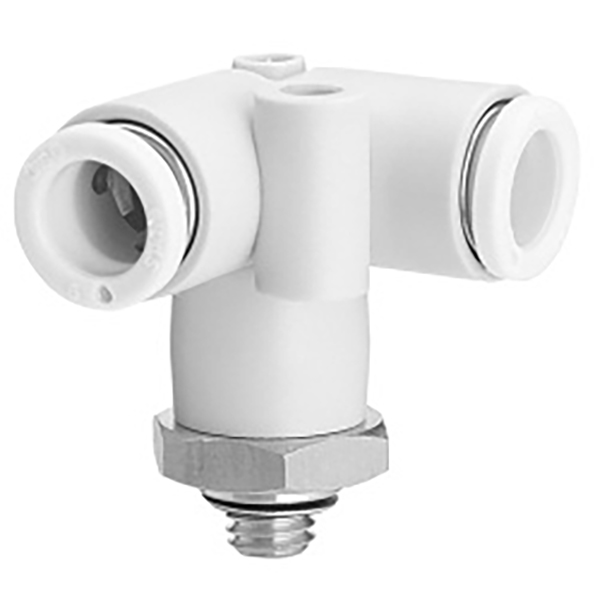

2.3 Metrik İnce Erkek Diş M Y Tee (Alt M Diş Girişi, Çift Boru Çıkışları)
Altta hassas metrik ince erkek diş, minyatür pnömatik modüller ve küçük alan otomasyon ekipmanı boruları için kompakt yapı.
|
Modeliii |
Metrik Diş Spesifikasyonu |
Boru Dış Çapı ΦD (mm) |
|
KQ2D04-M5 |
M5 × 0,8 |
4 |
|
KQ2D04-M6 |
M6 × 1,0 |
4 |
|
KQ2D06-M5 |
M5 × 0,8 |
6 |
|
KQ2D06-M6 |
M6 × 1,0 |
6 |
|
Öğe |
Parametre |
|
Uyumlu Borular |
PU poliüretan boru, PA naylon pnömatik boru |
|
Çalışma Basıncı Aralığı |
Vakum -100kPa ~ Pozitif basınç 1.0MPa |
|
Çalışma Sıcaklığı |
0°C ~ 60°C |
|
Montaj & Demontaj |
Tüp yerleştirildikten sonra otomatik kilitleme; Boruyu dışarı çekmek için beyaz serbest bırakma halkasına basın |
|
Çekirdek Malzemesi |
PBT gövde, paslanmaz çelik tırnak, NBR kauçuk conta |
• Otomatik üretim hatları ve fikstür pnömatik devreleri için 1'e 2 hava kaynağı dağıtımı
• Robotik uç efektör vakum sistemleri için çift vantuzlu senkron hava beslemesi
• Çift silindirli senkron çalışma için paralel boru hattı bölünmesi
• Dar alanlı pnömatik ekipmanlar için kompakt ve düzenli boru yönlendirme
• KQ2D Y Tipi Tee: İki paralel çıkışla düzgün Y şeklinde çatallanmayı benimser. Daha dengeli hava akışı dağılımı sağlayan daha düşük hava akışı türbülansı ve daha küçük basınç düşüşü içerir. Dar kurulum alanları ve aynı taraftaki paralel boru yönlendirmesi için optimize edilmiştir; çift senkron vantuz ve çift silindirli sistemler için mükemmel şekilde uygundur.
• KQ2T T Tipi Tee: Dikey yanal dallanmalara sahip klasik ortogonal T şeklinde yapı. Standart 90° dikey yatay boru hattı yönlendirmesi için tasarlanmıştır; normal makine yerleşimi ve ana boru hattı yanal dallanma senaryoları için idealdir.
• Seçim İpucu: SeçmekKQ2D dar alanlar ve aynı taraftaki paralel dağılmış borular için; SeçmekKQ2T dikey yanal boru hattı çıkışı ve geleneksel dik açılı dallanma düzeni için.
