JA / JB / JC / JS Serisi Yüzer Bağlantı Elemanı

SOLH JA / JB / JC / JS Serisi Yüzer Bağlantı | SMC Eşdeğer Pnömatik Çubuk Ucu Konnektörü

Marka: Richge Technology'den SOLH | SMC Standart Yüzer Bağlantı, Doğrudan Değiştirme

1. Ürüne Genel Bakış

  Yüzer bağlantı, silindir piston çubuğu ile yük arasında esnek bir eklem görevi görür. Temel işlevi montaj yanlış hizalamasını ve paralellik hatasını absorbe etmektir. Piston kolunu yanal baskıdan koruyarak bükülme, anormal aşınma ve sıkışma riskini azaltır. Otomasyon makineleri için standart bir temel aksesuardır.

2. Dört Seri Sınıflandırması ve Farklılıklar

3. Genel Teknik Özellikler

   Dönüş Açısı: JA/JB/JS için ±5°; ±10°'ye kadar seçilmiş JC modelleri

   İzin Verilen Ofset: 0,5~1 mm (JA); 0,5 mm (JB / JC / JS)

     • Çalışma Sıcaklığı: -5~+70°C (standart); -10~+120°C (paslanmaz çelik JS)

     • Diş Boyutları: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, silindir çapına uygun

     • Çalışma Basıncı: Pnömatik için ≤1 MPa; Ağır hizmet tipi hidrolik versiyonlar için ≤3,5 MPa

4. Model Kodu Açıklaması ve Örnekleri

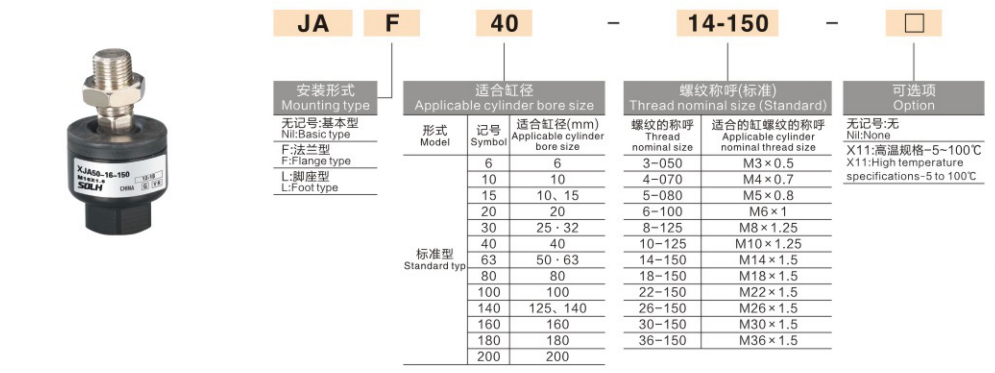

  JA20-8-100 / JB16-6-080'i referans olarak alın:
  Önek JAJB/JC/JS = seri tipi
  1. sayı (20/16): uyumlu silindir çapı Φ20 / Φ16
  2. numara (86): piston kolu dişi M8×1,25 / M6×1,0
  Son ek (100080): montaj boyutu / çubuk kodu, standart toplam uzunluğa karşılık gelir

5. 3 Adımlı Seçim Kılavuzu

  1. Silindir tipine göre seri seçin

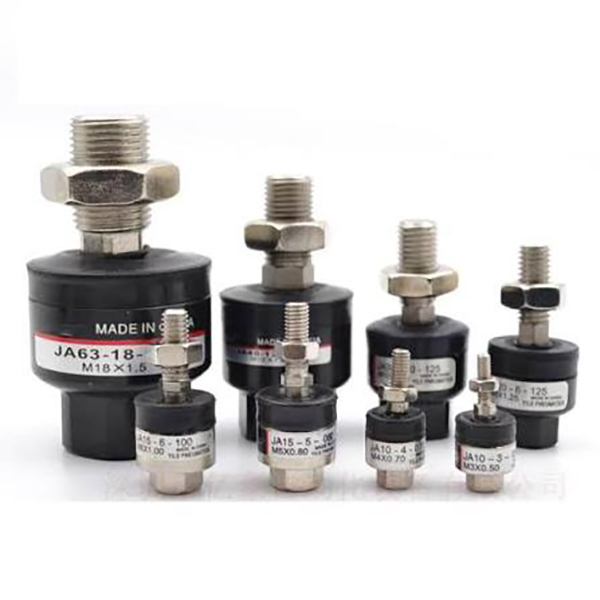

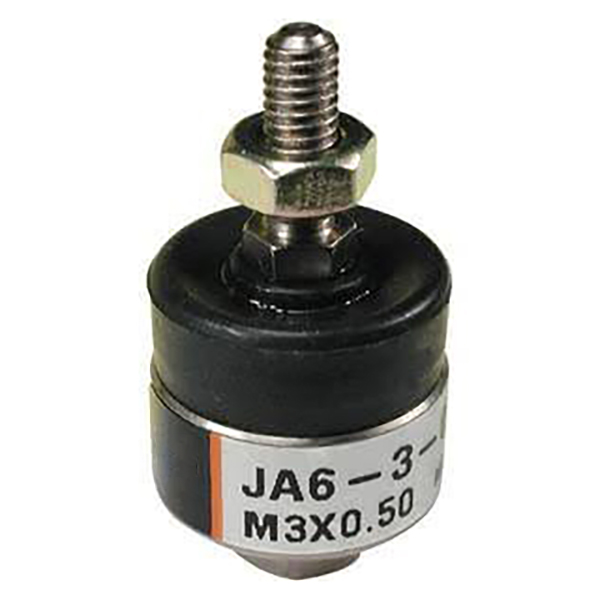

     Standart silindir (SC  SI / CP96) → JA, genel öncelik

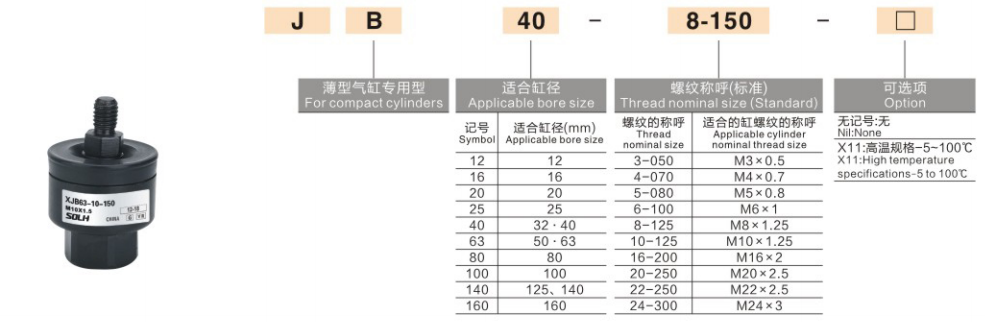

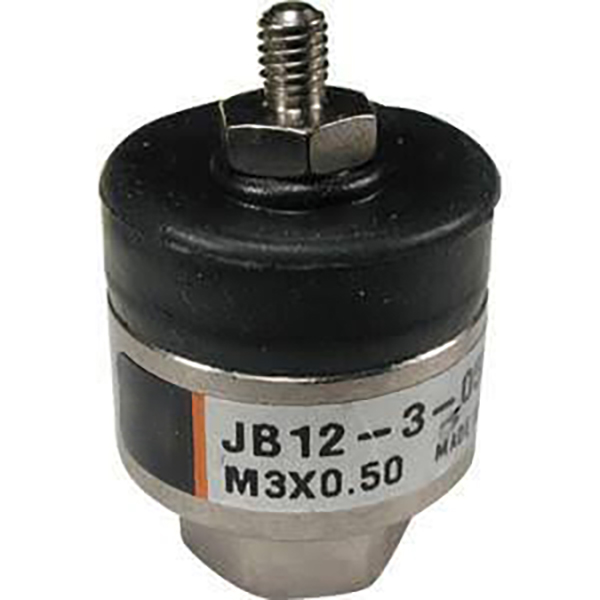

     İnce silindir (CQ2  CDQ2) → JB, kompakt alan

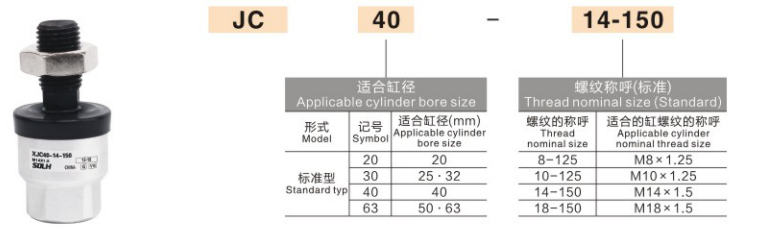

     Mikro silindir  ultra sıkı düzen → JC ultra kısa

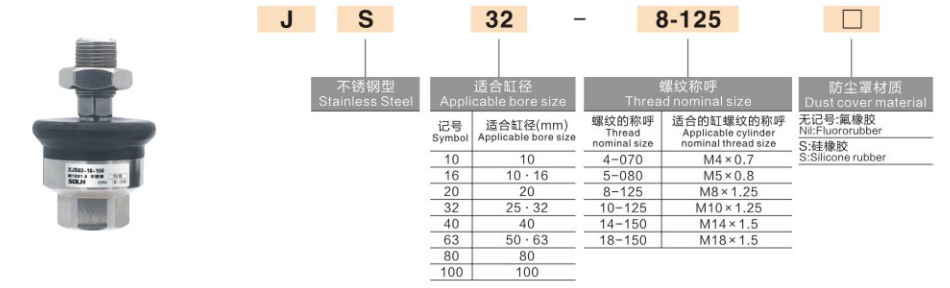

     Gıda medikal / ıslak / aşındırıcı ortam → JS paslanmaz çelik

  2. Diş ve delik boyutunu eşleştirin
     Piston çubuğu dişini (M5  M8 / M10 vb.) ve silindir deliğini onaylayın. Not: Farklı markalara ait aynı delik farklı diş özelliklerine sahip olabilir; her zaman gerçek silindir çizimiyle doğrulayın.

  3. Yük ve çalışma koşullarını eşleştirin
     Standart pnömatik: standart seri TAMAM

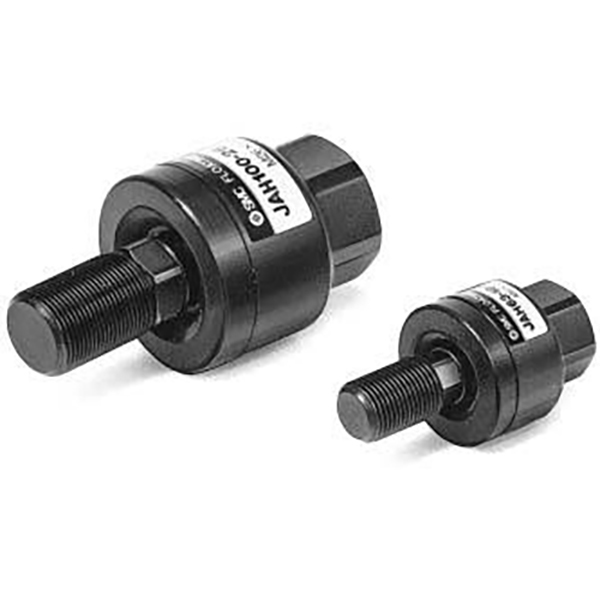

     Ağır yük hidrolik: özel ağır hizmet yüzer mafsalını seçin (normal JA değil)
     Yüksek frekanslı ileri geri hareket: Daha uzun servis ömrü için toz kapaklı versiyonu tercih edin

6. Kurulum ve Çalıştırma Notları

     • Piston çubuğuna takmadan önce toz kapağını çıkarın, kapağın ezilmesini önlemek için montajdan sonra yeniden takın.

     • İpliklere az miktarda anaerobik iplik tutucu uygulayın. PTFE bant yasaktır; pislikler bilyeli mafsalı sıkıştırabilir.

     • Belirtilen sıkma torkuna uyun. Aşırı sıkma bilyeli mafsalı kilitler ve yüzme işlevini devre dışı bırakır.

     • Yapışmadan serbest hareketi onaylamak için kurulumdan sonra manuel olarak sallayın.

7. SOLH Değiştirme Beyanı

     SOLH JA/JB/JC/JS yüzer bağlantılar, SMC model koduna, boyut ve performans özelliklerine tamamen uygundur. Rekabetçi fiyatlandırma ve daha kısa teslimat süresiyle ithal parçalar için doğrudan anında değiştirme; toplu ekipman maliyetinin azaltılması için idealdir.
