AKH / AKB Serisi Hızlı Bağlantılı Çek Valf

SOLH AKH / AKB Serisi Hızlı Bağlantılı Çekvalf (Gövdeli Tip)

Marka: Richge Technology'den SOLH | Entegre Tek Yönlü Vana + Basmalı Bağlantı

1. Ürüne Genel Bakış

  AKH / AKB serisi, birleştiren entegre bir bileşendirçek valf + hızlı itmeli bağlantıPnömatik devrelerde geri akışın önlenmesi, basınç tutulması ve vakumun kesilmesi için tasarlanmıştır. Kompakt boyut, hızlı kurulum ve ultra düşük çatlama basıncı.

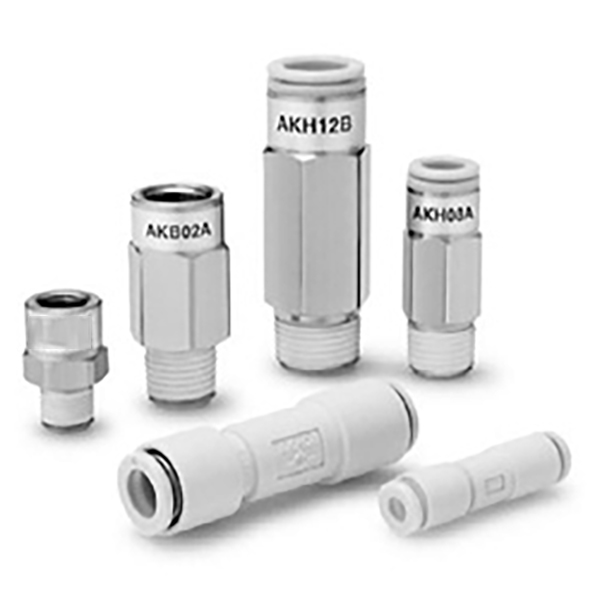

  AKH ve AKB Arasındaki Temel Fark

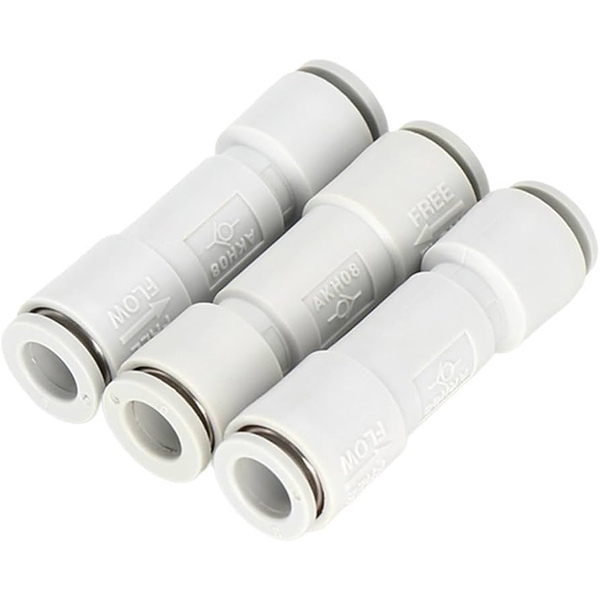

   AKH: Çift itmeli portlu düz manşon tipi, her iki tarafta hava tüpü için (Φ4 ~ Φ12).

   AKB: Dişli portlar arasında geri akışı önlemek için bir erkek dişli + bir dişi dişli kovan tipi

• AKB-A: Akış yönü → Erkek dişli → Dişi dişli

• AKB‑B: Akış yönü → Dişi dişli → Erkek dişli

2. Temel Özellikler

  1. Ultra düşük çatlama basıncı:0,005 MPa (5 kPa), vakum sistemlerine uygun (-100 kPa ~ 1 MPa)

  2. Yüksek akış hızı: Düşük akış direncine sahip geniş etkili kesit alanı

  3. Push-in hızlı bağlantı: PU / PA naylon / yumuşak naylon boru ile uyumludur; boru yerine kilitlendiğinde duyulabilir "tık" sesi

     • Malzeme: Valf gövdesi PBT / çinko alaşımı; nikel kaplı pirinç montajı; kavrama çeneleri SUS304 paslanmaz çelik

     • Maksimum çalışma basıncı: 1,5 MPa

     • Çalışma sıcaklığı: -5°C ~ +60°C (buzlanma olmadan)

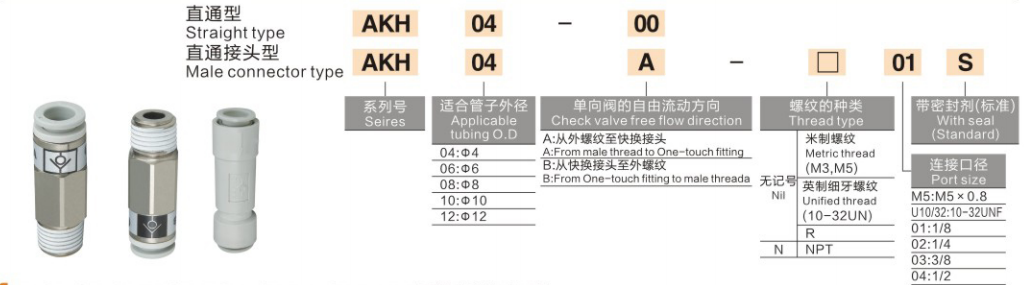

3. Model Kodu Tanımı ve Örnekler

 1. AKH (Çift Basmalı Tip)

      • AKH06‑00: AKH serisi, Φ6 boru, çift itmeli bağlantı noktası (-00 = dişli yok)

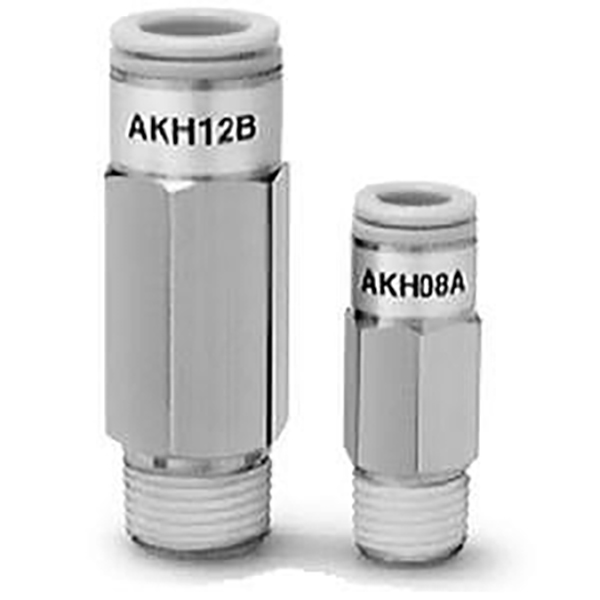

      • AKH08A‑02S: AKH serisi, Φ8 boru, R1/4 erkek dişli, önceden uygulanmış diş sızdırmazlık maddesi S

  2. AKB (Dişli Kol Tipi)

     • AKB02A‑02S: AKB serisi, R1/4 dişli, Tip A akış yönü (erkek → dişi), ön kaplama sızdırmazlık maddesi S

4. Standart Özellikler

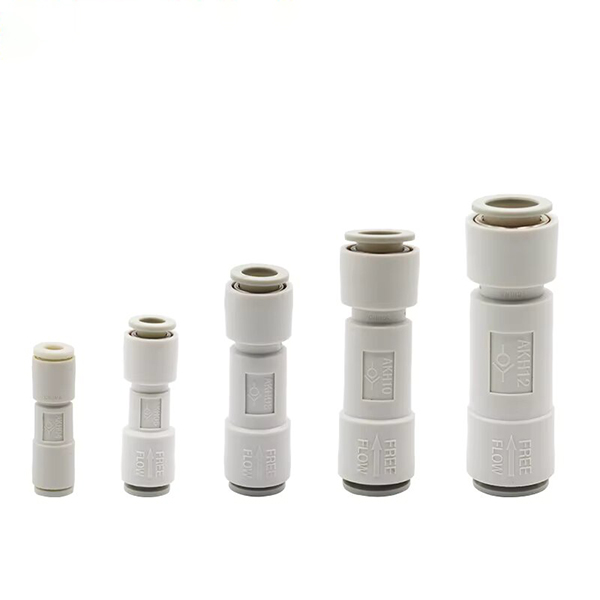

 1. AKH – Çift Basmalı Çek Valf

  2. AKB – Dişli Kovanlı Çek Valf

5. Tipik Uygulamalar

     • Silindir basıncını tutma: Yükün batmasını veya sürüklenmesini önleyin

     •. Vakum devresi: Vakum sızıntısını önleyin (düşük çatlama basıncı için idealdir)

     •. Çift pompa kilidi: Düşük basınçlı pompayı yüksek basınçlı ters akıştan koruyun

     • Branşman devresi geri akış önleme: Birden fazla aktüatör için bağımsız basınç tutma

6. Diğer Çek Valflerle Karşılaştırma

     • AKH / AKB: Entegre hızlı itmeli / manşonlu tasarım, kompakt ve hızlı montaj, doğrudan boru bağlantısı

     • AK2000 / AK4000: Dişli boru tipi, daha yüksek akış kapasitesi, itmeli portsuz

     • AKP: Artık basınç tahliyeli, emniyetli pnömatik devrelere özel
