VSG-24 Gömülü Kutup Tipi VCB Kesici Kapalı Devre Kesici 24kv

VSG-24 Gömülü Kutup Tipi VCB Kesici Kapalı Devre Kesici 24kv

    Bu ilkeler bugün, Transformer Trafo Maddesi Dağıtım Kabini, Düşük Voltaj Kabini Switchgear, Üç Faz Fazlı Kafa için uluslararası olarak aktif bir orta büyüklükteki iş olarak başarımızın temelini oluşturuyor. Profesyonel cevabımızı 8 saat içinde alacaksınız. Bize güvenin, asla kalbini kaybetmeyeceksin. Sanayileşme gelişimi fikri ile topluma ve kullanıcılara hizmet ediyoruz. Kuruluşumuzdan bu yana, yüksek kaliteli ürünler, makul fiyatlar ve mükemmel hizmetlerle birçok işletme ile uzun vadeli işbirlikçi ilişkiler kurduk.

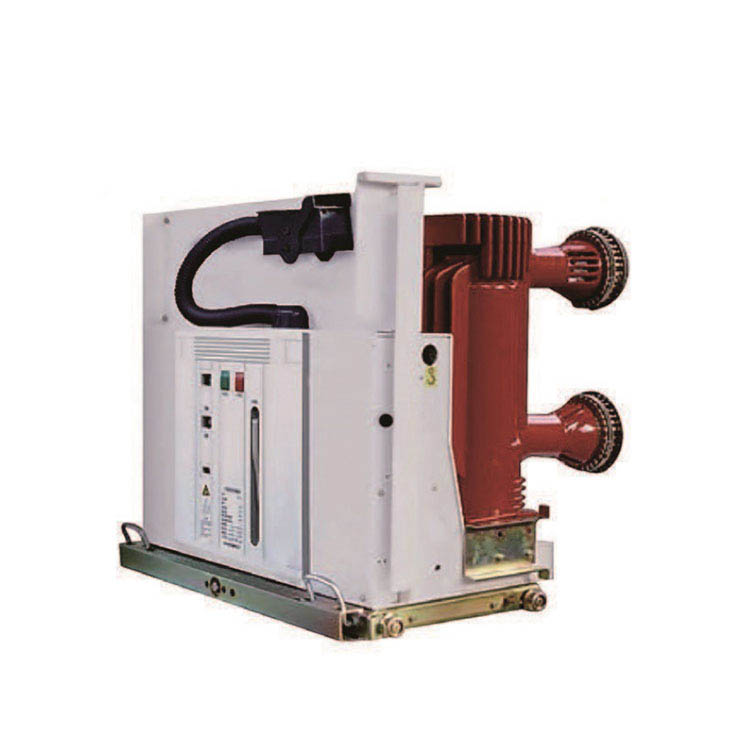

    VSG-24 Serisi İç Mekan Yüksek Voltajlı Vakum Devre Kesici Gömülü kutuplara sahip üç faz A.C 50Hz iç mekan güç dağıtım ekipmanlarıdır. Endüstri ve Ming girişimleri, enerji santralleri ve trafo merkezi alanlarındaki elektrik ekipmanlarını korumak ve kontrol etmek için kullanılır.

Bu tip vakum devre kesici ana iletken devre, modüler organizasyon ve entegre enerji depolama kolu ile eşleştirilmiş gömülü kutup kullanır. Genel düzen makul, kısaca mükemmel bir şekilde ve serbest bakım ve daha uzun mekanik ve elektriksel yaşamı gerçekten fark eder.

İç Mekan Çekilebilir Vakum Devre Kesici

    İç mekan çekilebilir vakum devre kesiciler, 12 ~ 24kV'ye kadar nominal voltajlara ve 50/60Hz frekansına sahip üç fazlı AC güç sistemleri için uygundur. Bunlar, enerji santralleri, trafo merkezleri, petrokimyasallar, metalurji, üretim ve diğer endüstriler, havaalanları, yerleşim alanları vb. Kyn28 veya AMS tipi gibi iç mekan hava yalıtımlı şalterine monte edilebilir.

    Devre kesici olgun APG teknolojisinden yapılmıştır. VD4 terminal tamponunun uygulanması, iç mekan terminalinin herhangi bir çalışma ortamında daha güvenilir olmasını sağlar. VD4, GB, DL, IEC, DIN, VDE ve diğer gelişmiş sanayi ülkelerinin standartlarını tam olarak karşılayabilir.

Vakum devre kesici esas olarak üç bölümden oluşur: vakum ark söndürme odası, çalışma mekanizması, braket ve diğer bileşenler.

1. Vakum ark söndürme odası

   Farklı anahtar türlerine göre, harici ekranlara sahip seramik vakum ark söndürme odaları, ara kapalı bardak şekilli uzunlamasına manyetik alanlara sahip küçük vakum ark söndürme odaları ve iç mühürlü cam kabarcık ark söndürme odaları vardır. Temel yapı aşağıdaki gibidir:

1) Hava geçirmez İzolasyon Kabuğu ： Seramik, cam veya mikrokristal cam hava geçirmez yalıtım silindiri, hareketli uç örtüsü, sabit uç örtü ve paslanmaz çelik oluklu bir borudan oluşan hava geçirmez yalıtım sistemi vakum kapalı bir kaptır. Hava geçirmezliğini sağlamak için, sızdırmazlık tipindeki katı çalışma prosedürlerine ek olarak, malzemenin kendisi de küçük nefes alabilirlik ve iç gaz salınımı olması gerekir.

2) İletken Sistem ： Sabit bir iletken çubuk, sabit bir çalışma ark yüzeyi, sabit bir temas, hareketli bir temas, hareketli bir ark yüzeyi ve hareketli bir iletken çubuktan oluşur. Kontak yapısı kabaca üç tipe ayrılabilir: silindirik temas, spiral şekle sahip enine manyetik alan temaslı kavisli yüzey ve uzunlamasına manyetik alan teması. Şu anda, bu tür bir yay söndürme odası, güçlü ve stabil ark söndürme kabiliyetine sahip uzunlamasına manyetik alan teknolojisini benimsemektedir.

3) Koruma Sistemi ： Koruyucu kapak, vakum ark söndürme odasında vazgeçilmez bir bileşendir ve temas noktasını çevreleyen ana ekranlama kapağı, oluklu boru koruma kapağı ve voltaj dengeleme koruma kapağını gibi çeşitli ekranlama kapağı türleri vardır. Ana ekranlama kapağının işlevi aşağıdaki gibidir: ① ARC işlemi sırasında ürünlerin yalıtım kabuğunun iç duvarına sıçramasını önlemek, böylece kabuğun yalıtım mukavemetini azaltmak. ARC Arc söndürme odasında elektrik alan dağılımının homojenliğinin iyileştirilmesi, yerel saha gücünü azaltmak ve vakum ark söndürme odası yoğuşma arc ürünlerinin minyatürleştirilmesini teşvik etmek ve bazı ark enerjisini emmek için yararlıdır.

2. Çalışma mekanizması

   Farklı devre kesici türlerine göre, farklı çalışma mekanizmaları kullanılır. Yaygın çalışma mekanizmaları arasında yay çalışma mekanizması (VS1), kalıcı mıknatıs çalışma mekanizması ve kombinasyon çalışma mekanizması (VBD) bulunur.

Diğer Parçalar: Şasi araçları, yalıtım braketleri, izolatörler, vb.

Vakum devre kesicilerinin özellikleri nelerdir

(1) 50ka'ya kadar güçlü kırılma kapasitesi; Kırıktan sonra, çatlaklar arasındaki ortam hızlı bir şekilde iyileşir ve ortamı değiştirmeye gerek yoktur.

(2) Kontak açma mesafesi küçüktür. 10kV vakum devre kesicinin temas kırılma mesafesi sadece 10 mm'dir. Gerekli çalışma gücü küçüktür, eylem hızlıdır, çalışma mekanizması basitleştirilebilir ve servis ömrü genişletilebilir. Genel olarak, yaklaşık 20 yıl boyunca bakım gerekli değildir.

(3) Kısa ark söndürme süresi, düşük ark voltajı, düşük ark enerjisi, düşük temas kaybı ve çoklu kesintiler.

(4) Mobil kılavuz çubuğun küçük ataleti vardır ve sık çalışma için uygundur.

(5) Anahtarı çalıştırırken, eylem gürültüsü düşüktür, bu da kentsel kullanım için uygundur.

(6) Ark söndürme veya yalıtım ortamı yağ kullanmaz ve yangın veya patlama tehlikesi yoktur.

(7) Temas kafası, nem, toz ve zararlı gazların etkisi nedeniyle performansını azaltmayacak tamamen mühürlü bir yapıdır. Güvenilir çalışma ve kararlı açma-kapama performansı. Bağımsız bir bileşen olarak, ark söndürme odasının kurulması ve hata ayıklaması kolaydır.

(8) Vakum devresi kesicinin servis ömrü boyunca, temas kısmı bakım ve muayene gerektirmez. Bakım ve denetim gerçekleştirilse bile, gereken süre çok kısadır.

(9) ARC kapalı bir kapta söndürülür ve ark ve sıcak gaz maruz kalmaz.

(10) dağıtım ağlarının uygulama ihtiyaçları için uygun, birden fazla yeniden işleme fonksiyonu ile donatılmıştır

Avantaj:

• Basit Yapı
• Ultra-Düşük Direnç Vakum Kesiciye Uyum
• Adaptasyon optimizasyonu ve modüler yay çalışma mekanizması
• Sık operasyonlar için uygun
• Ücretsiz bakım, uzun servis ömrü
• Son derece güvenilir performans

Temel Bilgi.

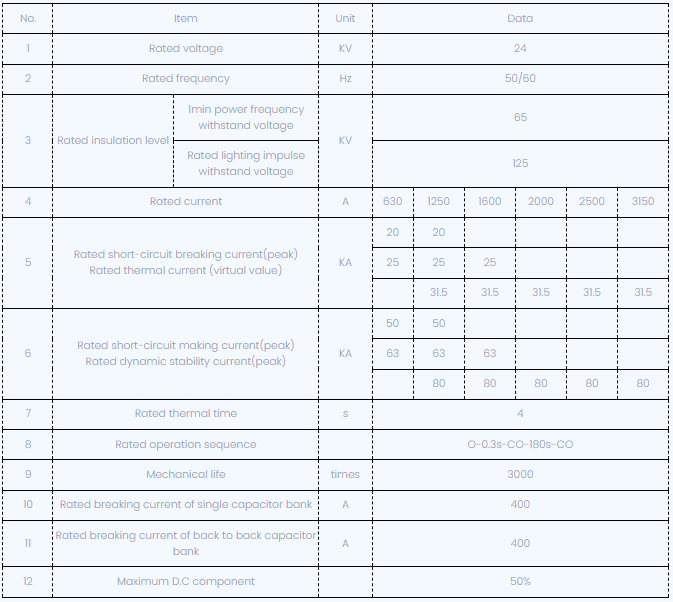

Teknik parametreler

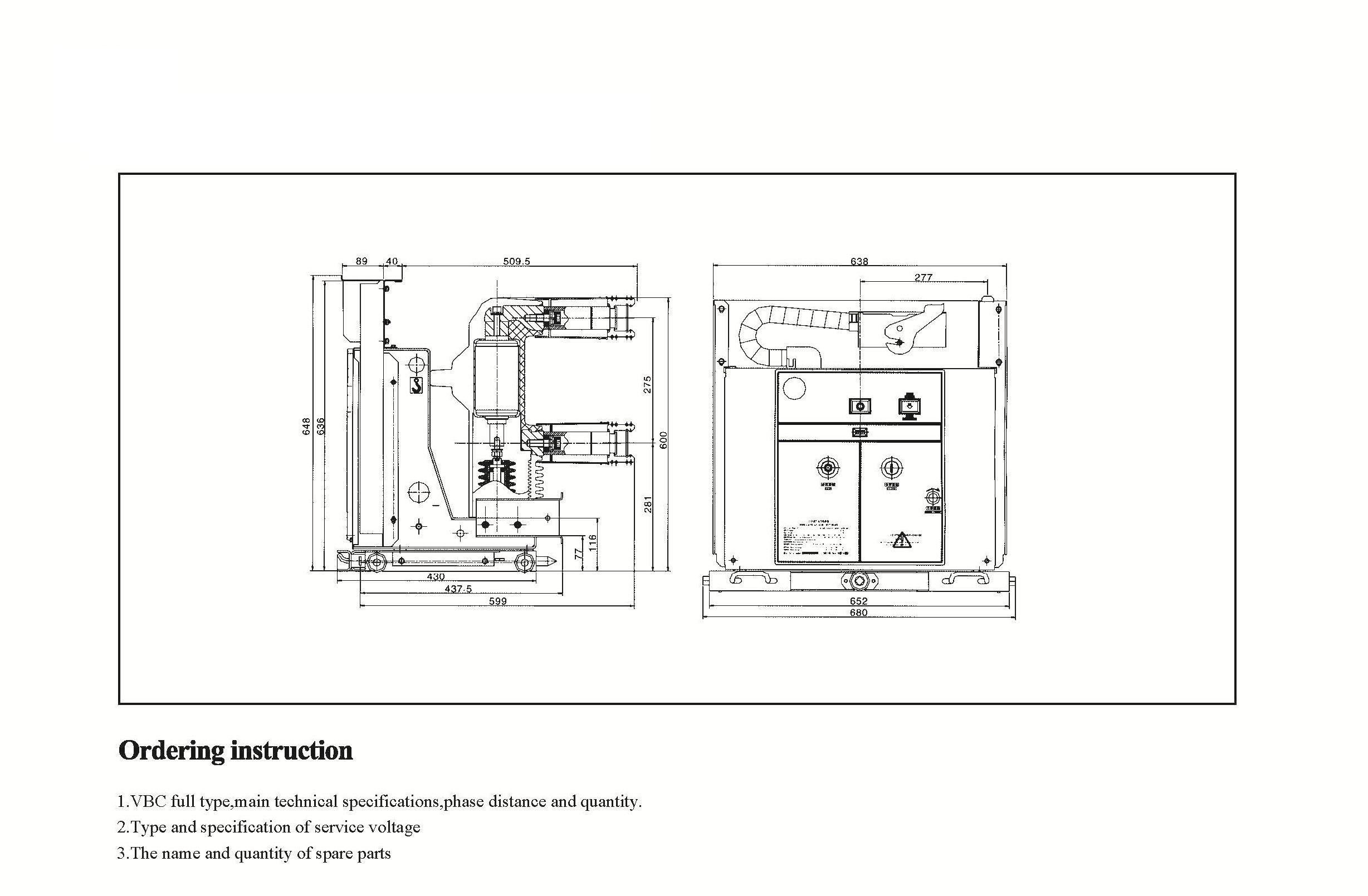

Teknik çizimler

Yüksek voltajlı vakum devre kesici (VCB) için servis ortamı

a) Hava sıcaklığı: en yüksek sıcaklık: +40ºC; En düşük sıcaklık: -25ºC

b) Nem: Aylık ortalama nem%95; Günlük ortalama nem%90'dır.

c) Yükseklik: Maksimum kurulum yüksekliği: 2500m

d) Aşındırıcı ve yanıcı gazlar, buhar, vb.
