VSG-12 Yalıtım Silindiri Çekilebilir VCB Devre Kesici

VSG-12 Yalıtım Silindiri Çekilebilir VCB Devre Kesici

   Büyük mal en kaliteli, rekabetçi fiyat ve metal kapalı elektrik şalteri, LV güç dağıtım kabini, yüksek voltajlı metal kaplı şalt için ideal hizmet için beklentilerimiz arasında son derece iyi bir statüye sahip oluyoruz. Geleceğe bakarken, bütünlük, saygı, yenilik, tutku ve profesyonel ekibin temel değerlerini desteklemeye devam edeceğiz, her zaman müşteri merkezli yaklaşıma bağlı kalacağız ve yüksek kaliteli ürün ve hizmetlerle küresel müşterilere geri döneceğiz. Yenilikçi bir mekanizma ile pazarın genel gelişimine uyum sağlamak için zengin insan kaynaklarımıza ve mükemmel bilimsel araştırma koşullarımıza güveniyoruz. Önce'quality, itibar ve hizmet 'amacını takip ediyoruz ve' eşitsizlik ve karşılıklı faydaların ticaret prensiplerine uyuyoruz. Ve hem yurtiçinde hem de yurtdışında çeşitli çevrelerden arkadaşlarıyla yeni bir jestle işbirliği yapacağız.

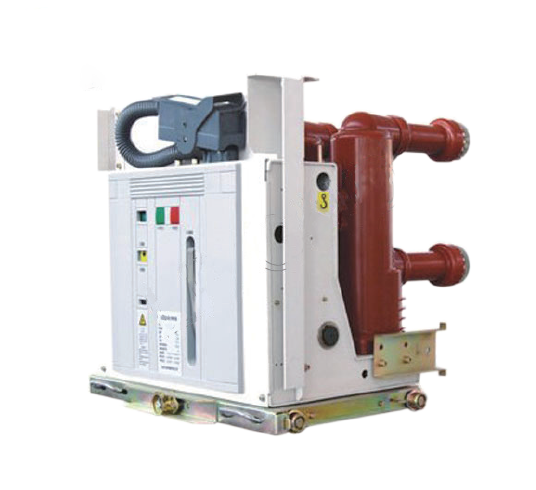

İç Mekan Çekilebilir Vakum Devre Kesici

  VSG-12 kapalı yüksek voltajlı vakum devre kesici (abbr.: Devre kesici) üç ifade A.C. Bu ürün GB1984-2003 (yüksek voltajlı A.C. devre kesici), JB3855-1996 (3.6-4.5kV iç A.C. Yüksek voltaj devre kesici), DL403-2000), DL403-2000), 12-40.5kV yüksek voltajlı volge volge (2001) siparişi için teknik koşullar) ve IEC Standart 627100 (IEC Standart 627100 (2001. kesici). Izgara ekipmanındaki ekipmanı korumak ve kontrol etmek için kullanılabilir ve endüstriyel ve madencilik işletmesinin dinamik tasarımı. Farklı mülklerle yük ve sık çalışma ve kısa devre akımını kırma işlemlerinin kapasitesiyle uygundur.

İç mekan çekilebilir vakum devre kesiciler, 12 ~ 24kV'ye kadar nominal voltajlara ve 50/60Hz frekansına sahip üç fazlı AC güç sistemleri için uygundur. Bunlar, enerji santralleri, trafo merkezleri, petrokimyasallar, metalurji, üretim ve diğer endüstriler, havaalanları, yerleşim alanları vb. Kyn28 veya AMS tipi gibi iç mekan hava yalıtımlı şalterine monte edilebilir.

  Devre kesici olgun APG teknolojisinden yapılmıştır. VD4 terminal tamponunun uygulanması, iç mekan terminalinin herhangi bir çalışma ortamında daha güvenilir olmasını sağlar. VD4, GB, DL, IEC, DIN, VDE ve diğer gelişmiş sanayi ülkelerinin standartlarını tam olarak karşılayabilir.

Vakum devre kesici esas olarak üç bölümden oluşur: vakum ark söndürme odası, çalışma mekanizması, braket ve diğer bileşenler.

1. Vakum ark söndürme odası

Farklı anahtar türlerine göre, harici ekranlara sahip seramik vakum ark söndürme odaları, ara kapalı bardak şekilli uzunlamasına manyetik alanlara sahip küçük vakum ark söndürme odaları ve iç mühürlü cam kabarcık ark söndürme odaları vardır. Temel yapı aşağıdaki gibidir:

•  Hava geçirmez Yalıtım Kabuğu ： Seramik, cam veya mikrokristal cam hava geçirmez yalıtım silindiri, hareketli uç örtü, sabit uç örtü ve paslanmaz çelik oluklu bir borudan oluşan hava geçirmez yalıtım sistemi vakum kaplı bir kaptır. Hava geçirmezliğini sağlamak için, sızdırmazlık tipindeki katı çalışma prosedürlerine ek olarak, malzemenin kendisi de küçük nefes alabilirlik ve iç gaz salınımı olması gerekir.

• İletken Sistem ： Sabit iletken bir çubuk, sabit bir çalışma ark yüzeyi, sabit bir temas, hareketli bir temas, hareketli bir ark yüzeyi ve hareketli bir iletken çubuktan oluşur. Kontak yapısı kabaca üç tipe ayrılabilir: silindirik temas, spiral şekle sahip enine manyetik alan temaslı kavisli yüzey ve uzunlamasına manyetik alan teması. Şu anda, bu tür bir yay söndürme odası, güçlü ve stabil ark söndürme kabiliyetine sahip uzunlamasına manyetik alan teknolojisini benimsemektedir.

• Koruma Sistemi ： Koruyucu kapak, vakum ark söndürme odasında vazgeçilmez bir bileşendir ve temas noktasını çevreleyen ana koruma kapağı, oluklu boru koruyucu kapak ve voltaj eşitleme koruyucu kapak gibi çeşitli ekranlama örtüsü türleri vardır. Ana ekranlama kapağının işlevi aşağıdaki gibidir: ① ARC işlemi sırasında ürünlerin yalıtım kabuğunun iç duvarına sıçramasını önlemek, böylece kabuğun yalıtım mukavemetini azaltmak. ARC Arc söndürme odasında elektrik alan dağılımının homojenliğinin iyileştirilmesi, yerel saha gücünü azaltmak ve vakum ark söndürme odası yoğuşma arc ürünlerinin minyatürleştirilmesini teşvik etmek ve bazı ark enerjisini emmek için yararlıdır.

2. Çalışma mekanizması

Farklı devre kesici türlerine göre, farklı çalışma mekanizmaları kullanılır. Yaygın çalışma mekanizmaları arasında yay çalışma mekanizması (VS1), kalıcı mıknatıs çalışma mekanizması ve kombinasyon çalışma mekanizması (VBD) bulunur.

Diğer Parçalar: Şasi araçları, yalıtım braketleri, izolatörler, vb.

Vakum devre kesicilerinin özellikleri nelerdir

• 50ka'ya kadar güçlü kırılma kapasitesi; Kırıktan sonra, çatlaklar arasındaki ortam hızlı bir şekilde iyileşir ve ortamı değiştirmeye gerek yoktur.
• Kontak açma mesafesi küçüktür. 10kV vakum devre kesicinin temas kırılma mesafesi sadece 10 mm'dir. Gerekli çalışma gücü küçüktür, eylem hızlıdır, çalışma mekanizması basitleştirilebilir ve servis ömrü genişletilebilir. Genel olarak, yaklaşık 20 yıl boyunca bakım gerekli değildir.
• Kısa ark söndürme süresi, düşük ark voltajı, düşük ark enerjisi, düşük temas kaybı ve çoklu kesintiler.
• Mobil kılavuz çubuk küçük atalete sahiptir ve sık çalışma için uygundur.
•  Anahtarı çalıştırırken, eylem gürültüsü düşüktür, bu da kentsel kullanım için uygundur.
• Ark söndürme veya yalıtım ortamı yağ kullanmaz ve yangın veya patlama tehlikesi yoktur.
• Temas kafası, nem, toz ve zararlı gazların etkisi nedeniyle performansını azaltmayacak tamamen mühürlü bir yapıdır. Güvenilir çalışma ve kararlı açma-kapama performansı. Bağımsız bir bileşen olarak, ark söndürme odasının kurulması ve hata ayıklaması kolaydır.
• Vakum devre kesicinin servis ömrü boyunca, temas kısmı bakım ve denetim gerektirmez. Bakım ve denetim gerçekleştirilse bile, gereken süre çok kısadır.
• Arc kapalı bir kapta söndürülür ve ark ve sıcak gaz maruz kalmaz.
• Dağıtım ağlarının uygulama ihtiyaçları için uygun, birden fazla yeniden işleme işlevi ile donatılmıştır

Avantaj:

• Basit Yapı
• Ultra-Düşük Direnç Vakum Kesiciye Uyum
• Adaptasyon optimizasyonu ve modüler yay çalışma mekanizması
• Sık operasyonlar için uygun
• Ücretsiz bakım, uzun servis ömrü
• Son derece güvenilir performans

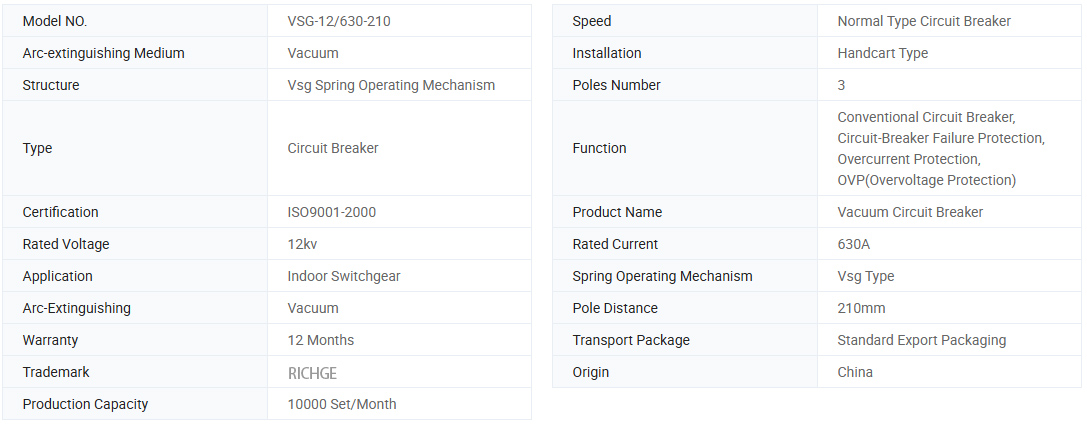

Temel Bilgi.

Teknik parametreler

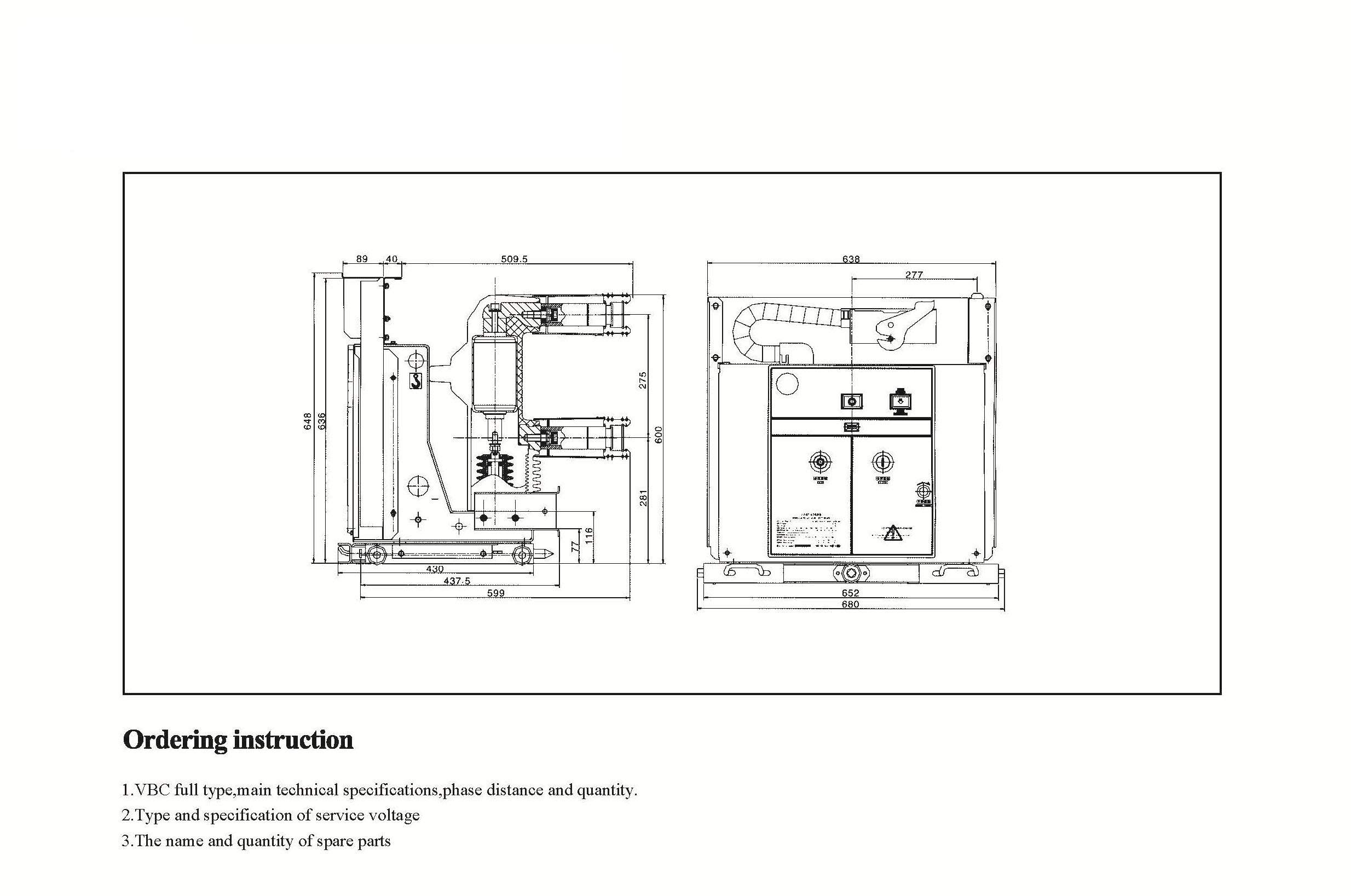

Teknik çizimler

Yüksek voltajlı vakum devre kesici (VCB) için servis ortamı

a) Hava sıcaklığı: en yüksek sıcaklık: +40ºC; En düşük sıcaklık: -25ºC

b) Nem: Aylık ortalama nem%95; Günlük ortalama nem%90'dır.

c) Yükseklik: Maksimum kurulum yüksekliği: 2500m

d) Aşındırıcı ve yanıcı gazlar, buhar, vb.
