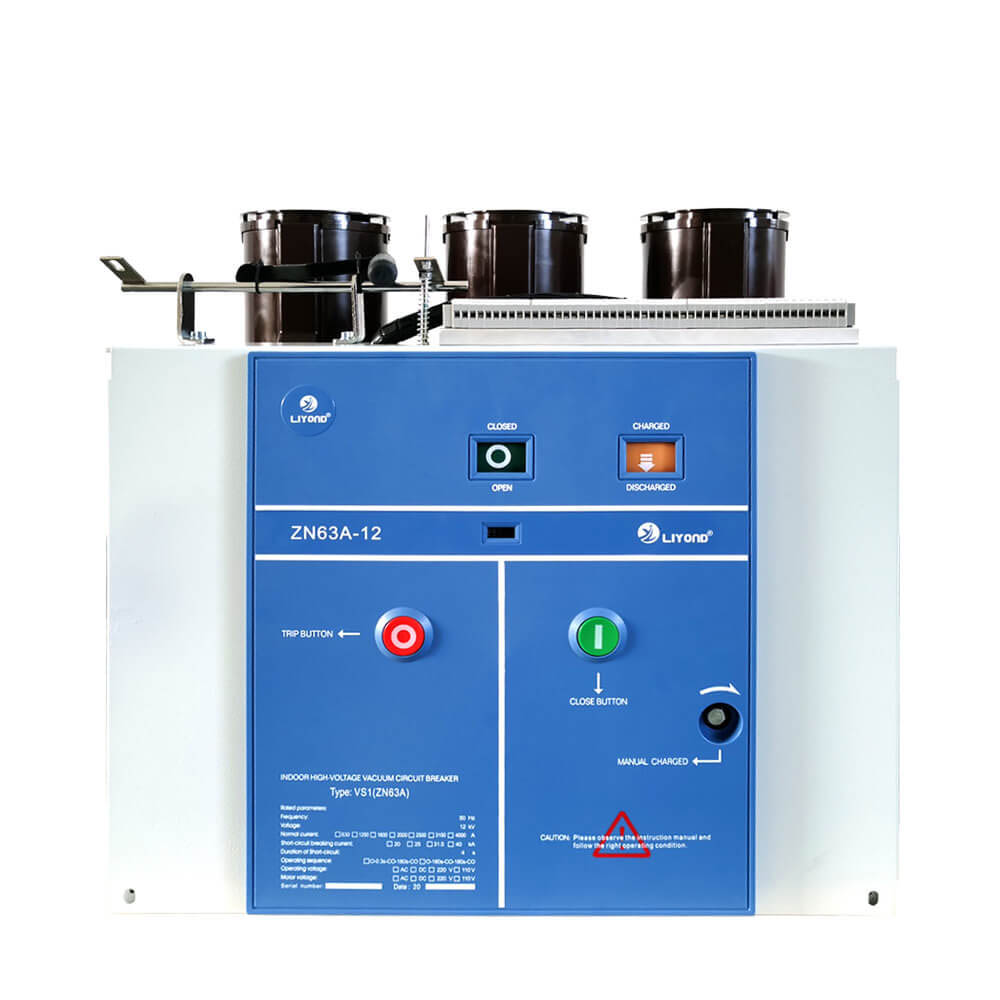

VS1-12 Orta Voltaj Sabit Tip Yalıtım Silindir Vakum Devre Kesici VCB Panel

VS1-12 Orta Voltaj Sabit Tip Yalıtım Silindir Vakum Devre Kesici VCB Panel

    VS1 (Zn63A) -12 Model İç Mekan Yüksek Voltaj Epoksi Reçine Vakum Kesici Kutupları, KYN28 (GZS1), GGS1), GG-1A ve diğer türden anahtar panelleri için koruyucu ve kontrol ünitesi olarak nominal voltaj 12KV güç sistemi için geçerlidir. İlgili Ürünler: İzole Handcart, Sigorta Handcart ve Voltaj Transformatör Handcart

    VS1 (Zn63A) -12 SÖZLEME YANIT YANITLI SİLİN İLE İNDER VAKUM KESİNLİĞİ Üç ifade A.C. 50 Hz, 12kV nominal voltajı olan iç mekan güç dağıtım ekipmanıdır. Sanayi ve madencilik işletmesi, enerji santralleri ve trafo merkezi alanlarındaki elektrik ekipmanlarının kontrol edilmesini korumak için kullanılır. Bu tip vakum devre kesici ulusal standartlara ve IEC standardının şartlarına uygundur, kabiliyet M2-E2-C2 derecesine ulaşır.

    Ürün, küçük hacim, kompakt tasarım ve güvenilir çalışma özellikleri ile kompozit yalıtım yolu, yay yüklü çalışma ve çubuk itme mekanizması benimser. Şalt ile kolayca eşleşebilir ve “beş önleme” taleplerini karşılayabilir.

    Bu tür vakum devre kesici Kyn28 (GZS1) gibi birçok anahtar için kullanılabilir. Bu ürün dizisi şunları içerir: VCB kamyon izolasyon kamyonu ve sigorta kamyonu, vb.

Yapısal özellikler

1. Bu VCB serisi, çalışma mekanizması ve VCB gövdesi için makul, güzel ve kompakt bir düzenleme ile entegre tasarım kullanılır.

2. Bu VCB serisi, farklı hava koşulları nedeniyle darbeye karşı dikey yalıtım evine uyarlanmış, dış faktörlerin hasarına karşı VIS'i etkili bir şekilde önleyebilir.

3. Sabit tip ve çekilebilir tipte iki farklı kurulum birimi, farklı şalt için farklı gereksinimleri karşılayabilir.

4. ARC söndürme odası ve devre kesicinin çalışma mekanizması bir önden arkaya yapılandırmada düzenlenir ve bir şanzıman mekanizması yoluyla bir bütün olarak bağlanır.

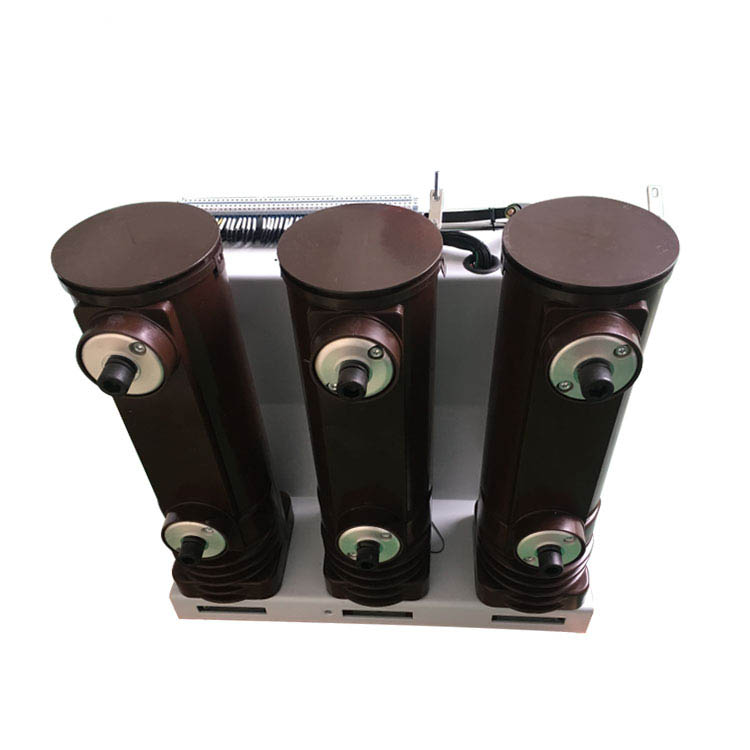

5. Yalıtım silindiri APG (otomatik basınç jelasyonu) yeni işlem kullanılarak oluşturulur.

6. Yalıtım seviyesini ve dinamik akımlara dayanma yeteneğini arttıran yalıtım silindirine etekler ve takviye kaburgaları eklenir.

Vakum ark söndürme odası, yalıtım silindirinin içine kurulur, bu da devre kesicinin toplam boyutunu azaltırken, yabancı nesnelerin neden olduğu hasarı ve yüzey kontaminasyonunu etkili bir şekilde önler.

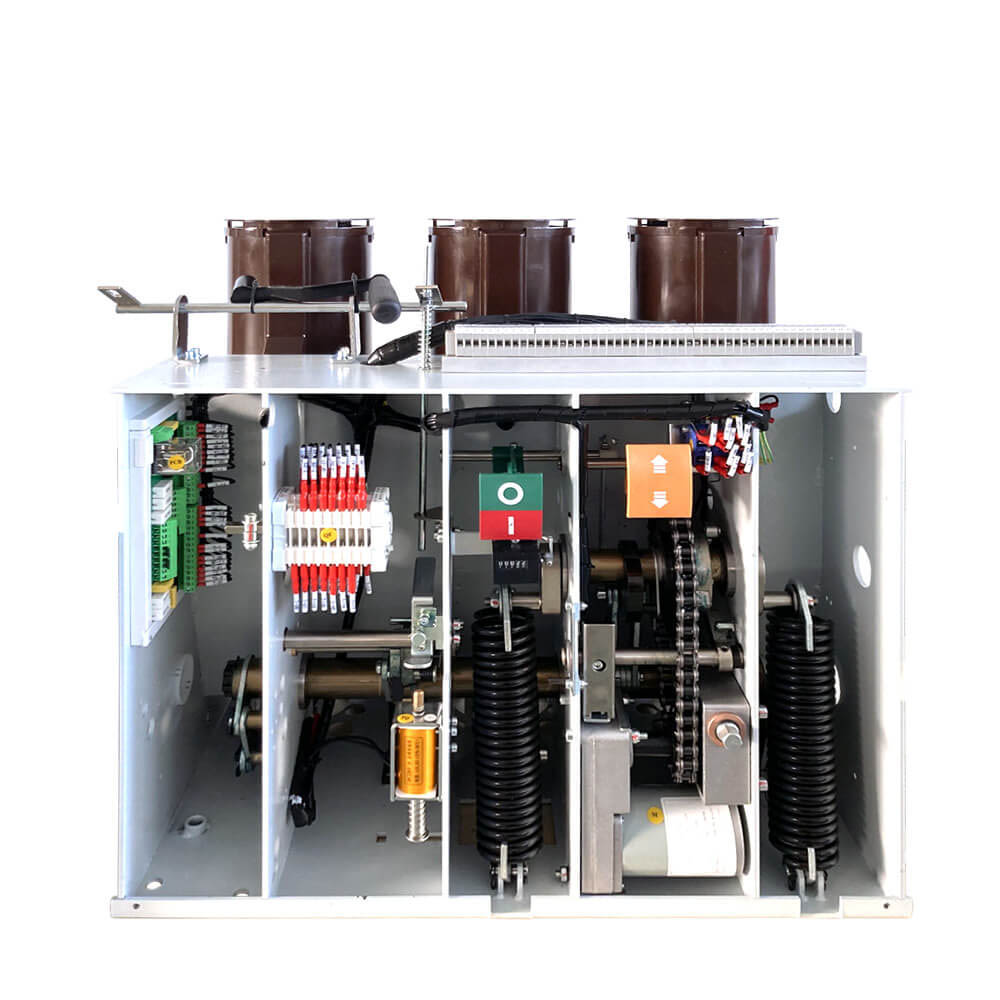

8. Çalışma mekanizması, hem elektrikli hem de manuel enerji depolama işlevleri sağlayan yaylı bir enerji tasarımı benimser.

9. Gelişmiş ve rasyonel tampon cihazı, bağlantıyı kesme sırasında geri tepme olmamasını sağlar, bağlantı kesme etkisini ve titreşimi azaltır.

10. ayarlama gerekli ve minimum bakım veya bakımsız çalışmaya sahiptir.

11. Mekanik yaşam 20.000'e kadar operasyona ulaşabilir

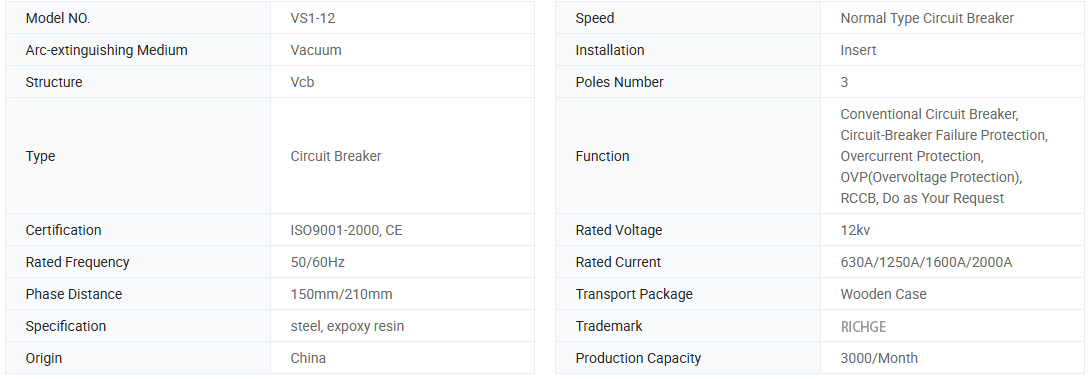

Temel Bilgi.

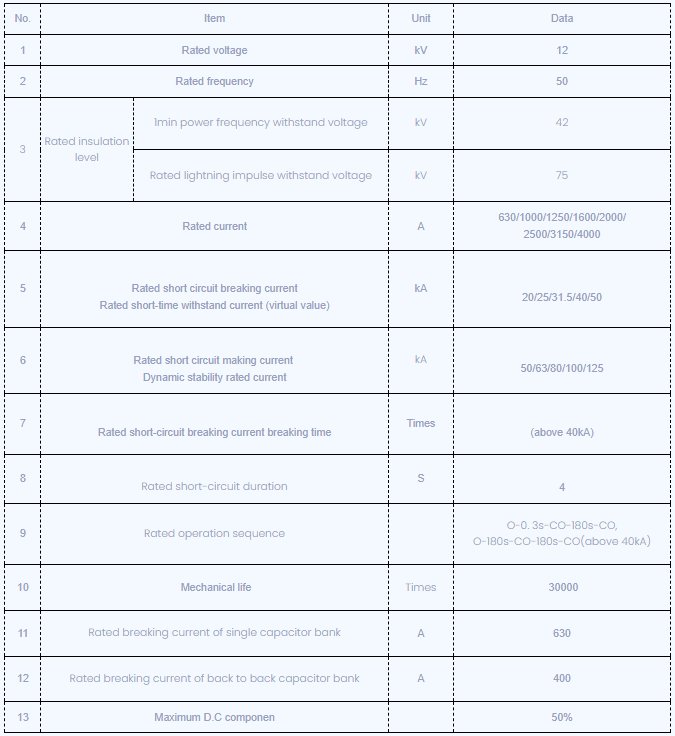

Teknik parametreler

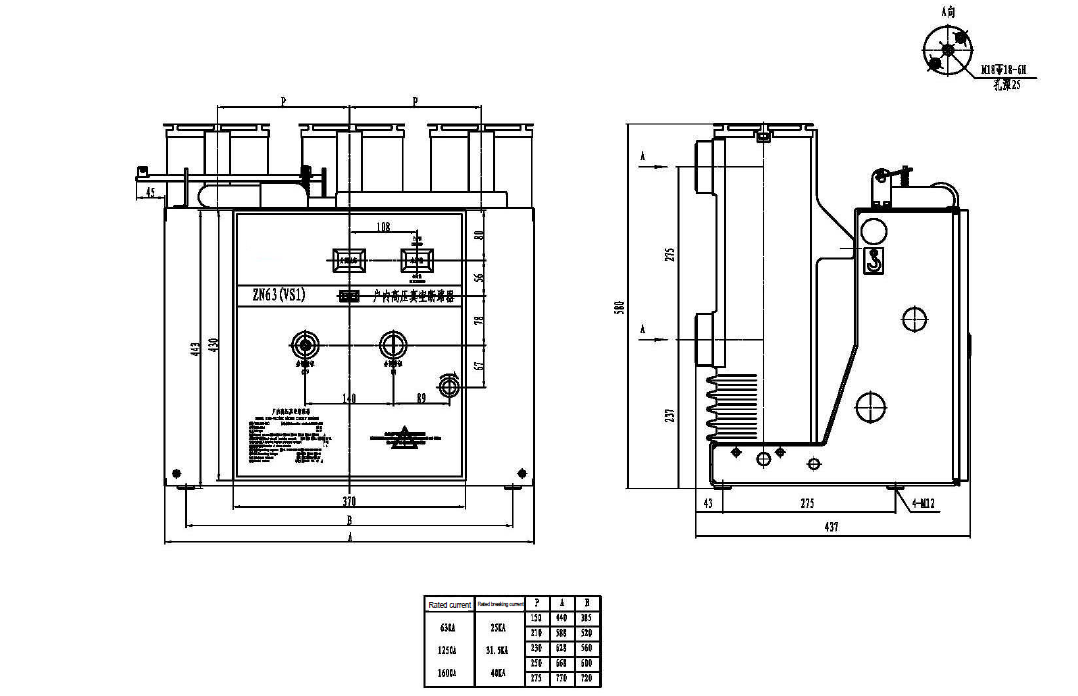

Teknik çizimler

Ortam koşullarının uygulanması:

1. Ortam sıcaklığı: -10 ℃ -+40 ℃

2. Ortam nemi: Bir günün ortalama nemi%95'ten fazla olmamalıdır; Bir aylık ortalama nem%90'dan fazla olmamalıdır;

3. Deprem yoğunluğu: 8 dereceyi geçmez

4. Doymuş buhar basıncı: Bir günün ortalama basıncı daha fazla olmamalıdır2. 2KPA, bir ayın ortalama basıncı 1.8kpa'dan fazla olmamalıdır;

5. Deniz seviyesinin üzerindeki yükseklik: 1000 metreden az; (özel gereksinimler dahil değil)

6.1T ateş, patlama, ciddi pislik, kimyasal korozyon ve şiddetli VS1 rasyonu olmayan yerlere kurulmalıdır.
