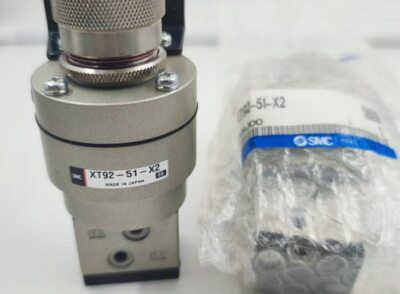

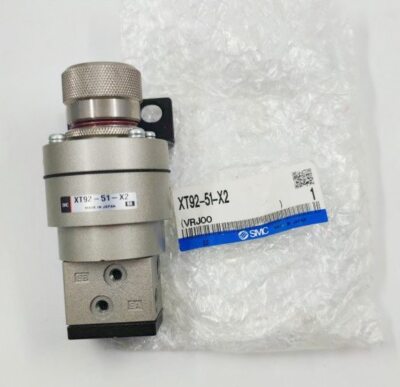

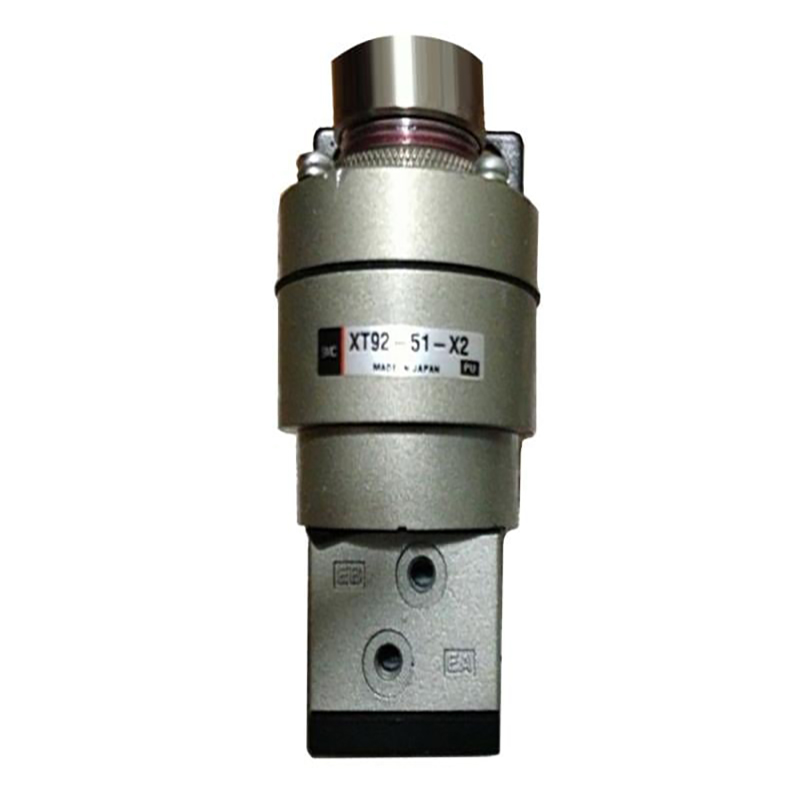

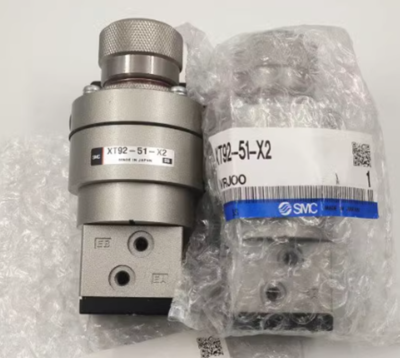

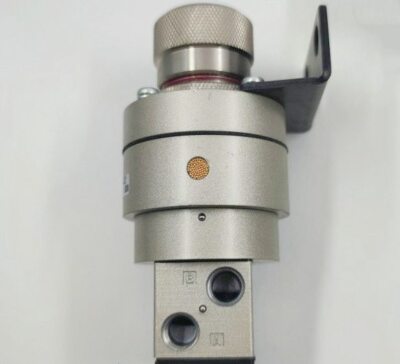

XT92-51-X2 Hassas Basınç Algılama Vanası

Marka:Richge Technology'den SOLH

Ürüne Genel Bakış

     XT92-51-X2, SOLH Richge markası altında UTC'ye özel bir özel vanadır. Temel olarak sıradan hassas basınç regülatörlerinden farklıdır ve düşük basınç güvenliği koruması ve pnömatik sinyal değiştirme için özel bir çift basınç algılama valfi olarak hizmet eder. Bu özel ünite, otomatik güvenlik devrelerinde basınç eşiği tetiklemesi ve çift sinyalli kilitleme kontrolü için geliştirilmiştir.

1. Temel Teknik Özellikler (Tam SMC Uyumlu)

     --Model: XT92-51-X2 Özel Özel Sürüm

     --Yapı Tipi: Doğrudan etkili basınç algılama çift basınç valfi

     --Port Dişi: Rc1/8, M5 boru bağlantı parçalarıyla uyumlu

     --Uygulanabilir Ortam: Temiz basınçlı hava

     --Ayarlanabilir Anahtarlama Basıncı Aralığı: 0,1 ~ 0,5 MPa

     --Maksimum Çalışma Basıncı: 0,8 MPa

     -- Kanıt Basıncı: 1,2 MPa

     --Çalışma Ortam Sıcaklığı: -5°C ~ +60°C

     --Net Ağırlık: Yaklaşık. 300 gr

     --Temel İşlevler: Basınç eşiği algılama, düşük basınç güvenlik kilidi, çift hava devresi sinyal değiştirme

2. 3/2 Yollu Mantık Bağlantı Noktası Düzeni

     --P: Ana hava kaynağı giriş portu

     --A / B: İki bağımsız anahtarlama çıkış portu

     --R: Dahili susturuculu egzoz portu

     --Üst ayar düğmesi: Özelleştirilmiş basınç tetikleme eşiğini ayarlar (örn. 0,4 MPa)

     --Kurulum seçenekleri: Braket montajı veya panel montajı

3. Çalışma Prensibi

     Sistem basıncı önceden ayarlanmış eşiği aştığında: Hava P portundan A portuna akar, B portu ise egzoz R'ye bağlanır. Sistem basıncı önceden ayarlanmış eşiğin altına düştüğünde: Hava P portundan B portuna akar, A portu ise egzoz R'ye bağlanır. Valf, emniyet kilidini ve pnömatik mantık sinyal kontrolünü tamamlamak için sabit basınç eşiğinde otomatik hava yolu değişimi gerçekleştirir.

4. Performans Karşılaştırması: XT92-51-X2 VS ARP / IR Hassas Regülatörleri

5. Tipik Uygulama Senaryoları

     Düşük basınç güvenlik kilidi: Hava basıncı önceden ayarlanan değerin altına düştüğünde ekipmanı otomatik olarak güvenli bekleme moduna geçirir Çift hava beslemeli otomatik anahtarlama: Ana boru hattı basıncı başarısız olduğunda yedek hava kaynağına geçer Makine basıncı izin kilidi: Hava basıncı geçerli eşiğe ulaşana kadar ekipmanın başlatılmasını kısıtlar Entegre pnömatik mantık ünitesi: Genel hava devresi düzenini basitleştirmek için ayrı basınç anahtarları ve solenoid valflerden oluşan birleşik düzeneğin yerini alır

Bir Cümle Özeti

     Özel SOLH XT92-51-X2 basınç algılama valfi, düşük basınç koruması ve sabit eşikli hava yolu anahtarlaması gerçekleştirir; güvenlik kilitleme devreleri için özel bir pnömatik mantık bileşenidir ve sürekli hassas basınç regülasyonu için kullanılamaz.
