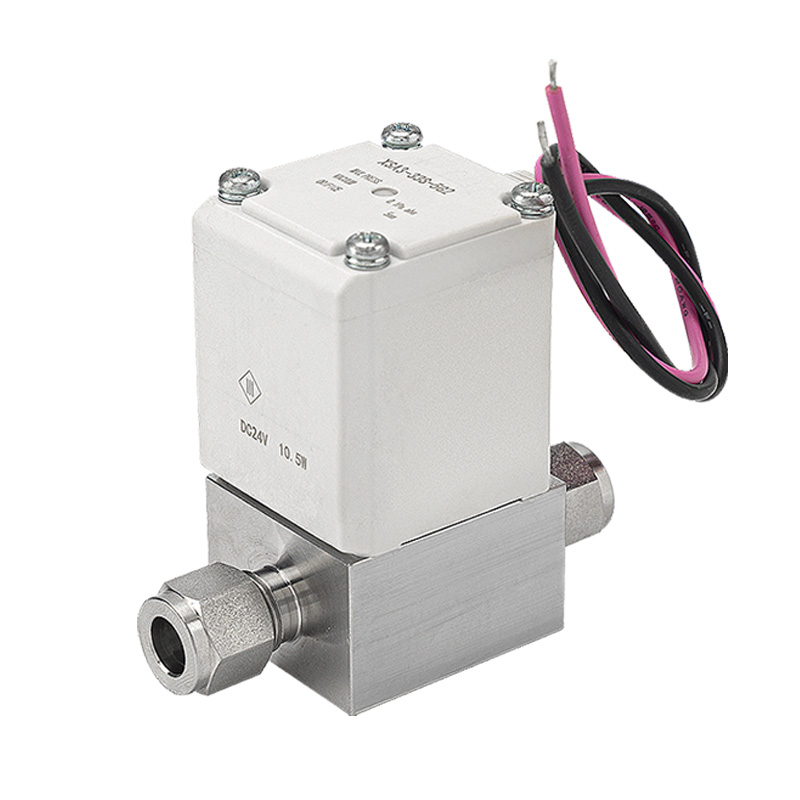

XSA Serisi Normalde Kapalı Yüksek Vakum Solenoid Valfı

Marka:Richge Technology'den SOLH

1. Ürün Konumlandırma

     SOLH XSA serisi, ultra yüksek vakum devreleri için özel olarak tasarlanmış, normalde kapalı bir solenoid valftir. Hava ve inert gaz ortamının hassas açma-kapama kontrolünü gerçekleştirir. Nihai yüksek vakum toleransı, ultra minimum sızıntı, temiz kirlenme önleyici yapı ve hızlı tepki hızı özelliklerine sahip olan bu ürün, yarı iletkenler, PV paneller, LCD ekranlar, tıbbi ve gıda işleme makineleri dahil olmak üzere hassas proses ekipmanları için temel vakum bileşeni olarak hizmet eder.

2. Temel Temel Özellikler

-- Ultra Yüksek Vakum Uyumluluğu

     Minimum çalışma mutlak basıncı 1×10⁻⁶ Pa'ya ulaşır ve vakum sistemlerinin istikrarlı vakum tutma ve hızlı pompalama verimliliğini garanti etmek için ultra yüksek vakum proses standartlarını tamamen karşılar.

-- Üstün Sıkı Sızdırmazlık ve Ultra Düşük Sızıntı

     Dahili sızıntı ≤ 1,3×10⁻⁹ Pa·m³/s; harici sızıntı ≤ 1,3×10⁻¹¹ Pa·m³/s. Çift düşük sızıntı performansı, sistemin vakum derecesini dengeler ve çalışma ortamları için tehlikeli gaz kaçağı risklerini ortadan kaldırır.

-- Düşük Parçacık Optimize Edilmiş Yapıyı Temizleyin

     Hareketli bileşenlerin sürtünmesini ve parçacık oluşumunu azaltmak için valf gövdesinin içine entegre edilmiş iç yay, sıkı temiz oda sınıfı gereklilikleriyle üretim hatlarını mükemmel şekilde eşleştirir.

-- Düşük Güç Tüketimi ve Hafif Tasarım

     Önceki nesillerle karşılaştırıldığında bobin güç tüketimi %25'e kadar azaltıldı; toplam ağırlık maksimum %18 oranında azaltıldı (minimum 0,41 kg). Enerji tasarrufu sağlayan tasarım, hassas ekipman çerçevelerine kompakt entegrasyonu kolaylaştırır.

-- Çoklu Bağlantı Seçenekleri

     İki evrensel bağlantı şeması mevcuttur: yüzey contalı bağlantı parçaları, 1/4" ve 3/8" halkalı sıkıştırma bağlantı parçaları ve çeşitli standart vakum boru hattı spesifikasyonlarıyla uyumlu dahili Rc/NPT dişleri.

-- Geniş Gerilim Aralığı ve Çeşitli Elektrik Terminalleri

     DC24V, AC110V / AC220V dahil ana akım voltajları kapsar. Hızlı fiş terminalleri, DIN terminalleri ve kablo kanalı girişi gibi çoklu kablolama biçimleri, tüm ana akım otomatik kontrol sistemlerine uyum sağlar.

-- İstikrarlı ve Güvenli Endüstriyel Sertifikasyon

     Bobin alev geciktirici sınıfı UL94V-0; RoHS, CE, CAT.ES140-7B standartlarına uygun, uzun süreli kesintisiz endüstriyel çalışmaya uygun.

3. Tam Teknik Özellikler Tablosu

4. Tipik Uygulama Senaryoları

      --Yarı iletken üretimi: Proses odası gaz enjeksiyonu ve vakum boru hattı açma-kapama kontrolü

     -- PV ve LCD üretim hatları: Ultra yüksek vakum odası pompalama ve basınç tutma döngüleri

     -- Tıbbi ekipman: Vakumlu sterilizasyon cihazları ve analitik laboratuvar vakum devreleri

     -- Gıda endüstrisi: Vakumlu paketleme ve vakumlu kurutma makineleri

     -- Bilimsel araştırma laboratuvarları: Ultra yüksek vakum deney cihazları ve parçacık fiziği test cihazları

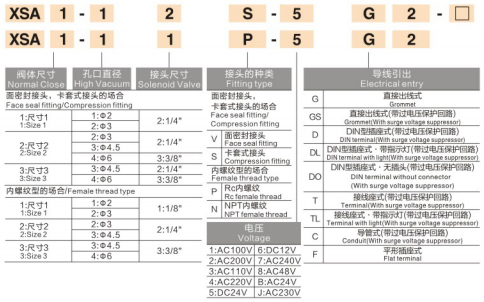

5. Model Örnekleri ve Seçim Esasları

5.1: Tipik Model Kodları:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Anahtar Seçim Noktaları

      -- Vakum derecesi gereksinimini onaylayın: 1×10⁻⁶ Pa (abs) ultra yüksek vakum performansının gerekli olup olmadığı

      -- Boru hattı bağlantı tipini seçin: Yüzey contası, yüksük bağlantısı veya Rc/NPT iç dişli

      -- Bobin voltajı ve elektrik terminalini eşleştirin: DC24V veya AC serisi; hızlı fiş / DIN / boru kablolaması

      -- Bağlantı noktası boyutunu onaylayın: Sistem akış talebini karşılamak için 1/4", 3/8"

Bir Cümle Özeti

     SOLH XSA normalde kapalı yüksek vakum solenoid valfı, ultra düşük sızıntı, temiz düşük parçacıklı iç yapı ve çoklu değiştirilebilir bağlantılarla 1×10⁻⁶ Pa ultra yüksek vakum çalışmasını destekler ve tüm hassas vakumlu endüstriyel prosesler için güvenilir bir anahtarlama bileşeni görevi görür.
