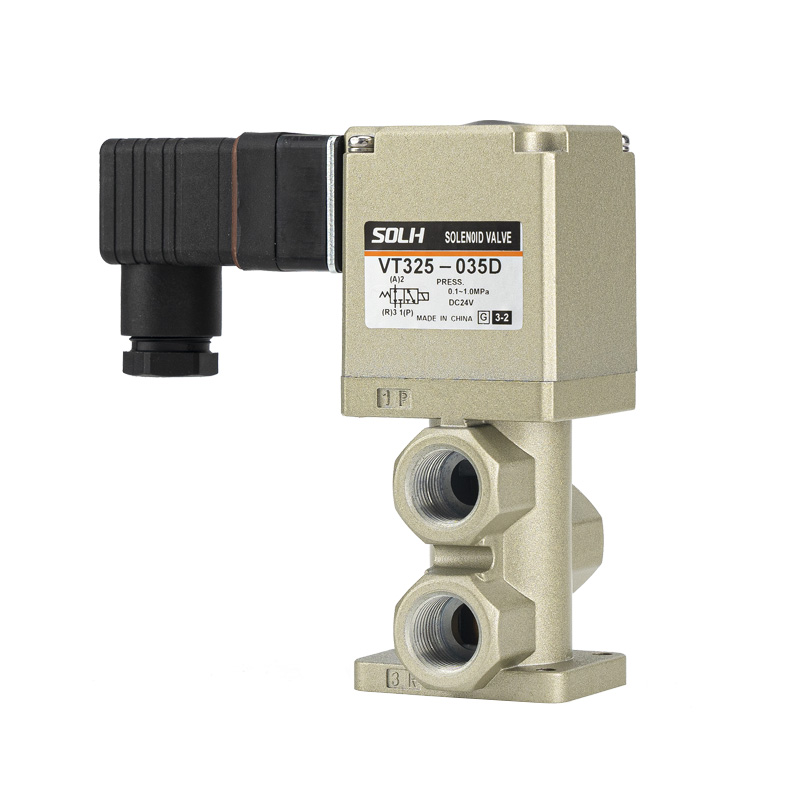

VT325 Serisi 3 Yollu Solenoid Valf – Doğrudan Etkili Popet Tipi

Marka:Richge Technology'den SOLH | SOLH Standardı

1. Ürün Konumlandırma

     SOLH VT325 Serisi, tam elastik sızdırmazlık özelliğine sahip, doğrudan etkili popet tipi 3 yollu bir solenoid valftir. Basınçlı hava ve inert gaz devreleri için tasarlanan bu cihaz, hava devresi açma-kapama, yön değiştirme ve egzoz kontrolünü gerçekleştirir. Sıfır basınçta başlatmayı destekleyen ve hem pozitif basınç hem de tam vakum koşullarıyla uyumlu olan VT325, genel endüstriyel otomasyon ekipmanları için yüksek frekanslı, kararlı ve güvenilir bir pnömatik anahtarlama bileşeni olarak hizmet eder.

2. Temel Temel Özellikler

--Doğrudan Popet Yapısı ve Sıfır Basınçlı Başlatma

     Minimum çalışma basıncı gerekmez. 0–1,0 MPa'lık tam pozitif basınç aralığında stabil şekilde çalışır. Vakum versiyonu -101,2 kPa'ya kadar çalışma basıncını destekler ve düşük basınç, vakum ve yüksek basınçlı çalışma senaryolarına tamamen uyarlanabilir.

--Evrensel Borular için 6'sı 1 Arada Çok Fonksiyonlu Tasarım

     Port bağlantı modlarını değiştirerek tek bir vana, NC (Normalde Kapalı), NO (Normalde Açık), akış bölümü ve akış seçimi dahil olmak üzere 6 işlevsel modu gerçekleştirir. Mükemmel çok yönlülük ve esnek konfigürasyon ile çeşitli pnömatik mantık gereksinimlerini karşılar.

--Ultra Yüksek Akış Kapasitesi ve Hızlı Tepki

     Optimize edilmiş dahili akış geçitleriyle donatılan valf, C=6,1 dm³/(s·bar) değerinde büyük bir akış katsayısı sağlar. ≤30 ms'lik hızlı tepki süresine ulaşır ve maksimum 5 Hz anahtarlama frekansını destekler; yüksek hızlı pnömatik anahtarlama ve yüksek akışlı hava besleme kontrolü için mükemmel şekilde uygundur.

--Elastik Sızdırmazlık ve Yağlama Gerektirmeyen Çalışma

     Mükemmel hava geçirmezlik, yaşlanma karşıtı performans ve uzun hizmet ömrü için yüksek kaliteli elastik sızdırmazlık malzemeleri kullanılmıştır. Tamamen yağlama gerektirmeyen çalışma, temiz gaz devreleri, çevre dostu olma ve günlük bakım maliyetlerinin önemli ölçüde azalmasını sağlar.

--Kompakt Yapı ve Esnek Kurulum

     Mini ve kompakt gövde, kurulum alanından tasarruf sağlar. Hem doğrudan kablo çıkışı hem de soket kablolama yöntemlerini destekler. Sahada uygun hata ayıklama, inceleme ve acil durum manuel geçiş için standart kilitlenmeyen manuel geçersiz kılma düğmesiyle donatılmıştır.

--Manifolda Monte Edilebilir ve Güçlü Uyumluluk

     Yoğun manifold montajını ve istifleme kurulumunu destekler. Standart endüstriyel valf adalarıyla boyutsal olarak uyumlu olup, modüler merkezi pnömatik kontrol sistemleri ve otomatik entegre ekipmanlar için idealdir.

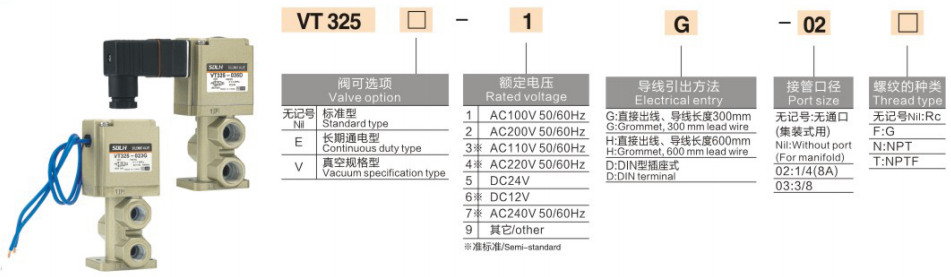

3. Tam Teknik Özellikler

     --Port Yapılandırması: 3 portlu, 2 pozisyonlu tek solenoid

     --Operasyon Türü: Doğrudan Etkili Poppet Tipi

     --Sızdırmazlık Yöntemi: Yüksek performanslı elastik kauçuk conta

     --Uygulanabilir Sıvı: Basınçlı hava, inert gaz

     --Çalışma Basıncı: 0–1,0 MPa; Vakum tipi: -101,2 kPa ~ 0,1 MPa

     -- Kanıt Basıncı: 1,5 MPa

     --Ortam Sıcaklık Aralığı: 5°C ~ 50°C

     --Tepki Süresi: ≤30 ms (0,5 MPa'da test edilmiştir)

     --Maksimum Çalışma Frekansı: 5 Hz

     --Yağlama: Yağlama gerektirmeyen tasarım

     --Manuel Çalıştırma: Standart kilitlenmeyen tip; alet kilitleme tipi isteğe bağlı

     --Port Boyutu: Rc 1/4, Rc 3/8

     --Bobin Gerilimi: DC24V, AC110V, AC220V ve özelleştirilebilir seçenekler

4. Tipik Uygulama Senaryoları

     --Otomatik üretim hatları, robotik kollar ve sıkma tertibatları için pnömatik kontrol

     --Toz üfleme, sıvı püskürtme ve vakum adsorpsiyonu ve vakum kırma sistemleri

     --Ambalaj, baskı, tekstil ve ağaç işleme makineleri

     --Sıfır basınçla başlatma, vakum uyumluluğu ve yüksek frekanslı anahtarlama gerektiren otomasyon ekipmanı

     --Merkezi valf adaları ve manifold modüler pnömatik kontrol devreleri

Bir Cümle Özeti

     SOLH VT325 doğrudan etkili 3 yollu popetli solenoid valf, sıfır basınçta başlatma, tam vakum uyumluluğu, 6'sı 1 arada çok işlevli anahtarlama, ultra yüksek akış kapasitesi ve bakım gerektirmeyen performans özelliklerine sahiptir ve endüstriyel otomasyon sistemlerinde yüksek akışlı pnömatik anahtarlama için yüksek maliyetli, performanslı evrensel bir çözüm olarak hizmet eder.
