VHK Serisi 2/2 ve 3/2 Yollu Düğmeli Manuel Vana | SMC VHK Serisi ile Uyumlu Parmak Döner Valf

Marka: Richge Technology'den SOLH | SMC VHK Orijinal Serisi için Tam Değiştirilebilir Değiştirme

1. Ürüne Genel Bakış

     SOLH VHK serisi, bölünmüş mini düğme tipi bir manuel kesme vanasıdır.VHK2 2/2 yollu VeVHK3 3/2 yollu türleri. Pnömatik devre açma-kapama kontrolünü gerçekleştirmek için 90° döner düğme tasarımını benimser. 3/2 yollu model, harici R egzoz portu gerekmeden, kapatıldığında A portundan kalan basıncı otomatik olarak serbest bırakan yerleşik gizli egzoz yapısına sahiptir. Ekstra taban montajı gerekmeden hat içi doğrudan boru hattı kurulumu için tasarlanan bu ürün, pnömatik branşman boruları, solenoid valflerin önündeki emniyet basınç tahliye valfi ve vakum devresi açma-kapama kontrolü için ideal bir manuel anahtar görevi görür. Serinin tamamı, doğrudan değiştirilebilir değiştirme için orijinal SMC VHK serisiyle boyutsal ve işlevsel olarak tamamen uyumludur.

  1.1 Temel Tanımlama ve Operasyon Mantığı

     • Düğme Renk İşaretlemesi: VHK2 2 yollu tip için gri düğme; VHK3 3 yollu tip için mavi düğme, görsel olarak hızlı tanımlama sağlar

     • Mantığı Değiştir: Valf açılması için saat yönünün tersine 90° dönüş; Açık düğme işaretçisi durum göstergesiyle vananın kapatılması için saat yönünde 90° dönüş

     • Sızdırmazlık Yapısı: Poppet valf sızdırmazlık tasarımı, ultra düşük mikro sızıntıyla mükemmel hava geçirmezlik performansı sunar. Ultra hafif çalışma torku (0,04~0,14N·m), parmakların kolayca döndürülmesine ve değiştirilmesine olanak tanır

2. Model Kodlama Kuralları ve Arayüz Spesifikasyonu

     Kodlama Mantığı: VHK[2/3][A]-[Ön Bağlantı Noktası Özelliği]-[Arka Bağlantı Noktası Özelliği]

  2.1 Model Tanımı

     • VHK2: 2/2 yollu tek kesmeli tip

     • VHK3: 3/2 yollu kesme + artık basınç tahliye tipi

     • Bir Sonek: Yeni yükseltilmiş düşmeyi önleyici düğme yapısı (geliştirilmiş versiyon); Standart eski sürüm için A yok

     • R Son Eki: Alev geciktirici yanmaz vana gövdesi

  2.2 Bağlantı Noktası Türü Kod Tanımı

     • F Kodu: PU naylon hortum bağlantısı için iterek takılan bağlantı noktası

     • S Kodu: Dişli boru hattı bağlantısı için harici dişli bağlantı noktası

  2.3 Model Uygulama Örnekleri:

     • VHK3A-08F-02S: 3/2 yollu yükseltilmiş düşme önleyici topuzlu vana, P portu φ8 geçmeli, A portu G1/4 dış dişli

     • VHK2-06F-06F: 2/2 yollu standart vana, çift portlu φ6 düz geçmeli tip

  2.4 Tam Seri Tam Arayüz Spesifikasyon Listesi

3. Temel Teknik Parametreler

4. Temel İşlevsel Ayrım (Anahtar Seçim Kılavuzu)

 4.1 VHK2 2/2 Yollu (Gri Düğme)

     • Açık Durum: P⇋A stabil hava beslemesi için tamamen iletilmiştir

     • Kapalı Durum: P ve A portları egzoz fonksiyonu olmadan tamamen kesilmiştir

     • Temel Uygulama: Vakum devresi tutma ve ana hava kaynağı anahtarı için yaygın olarak kullanılan saf boru hattı açma-kapama kontrolü

  4.2 VHK3 3/2 Yollu (Mavi Düğme)

     • Açık Durum: P→A normal ekipman çalışması için hava girişi iletimi

     • Kapalı Durum: P portu kapalı, A portu yerleşik gizli kanal yoluyla kalan basıncı otomatik olarak boşaltır

     • Temel Avantaj: Kapatma sonrasında tek tuşla artık gazı boşaltma, artık basınç tehlikelerini ortadan kaldırma ve valfin güvenli şekilde sökülmesi ve ekipman bakımının sağlanması

5. Yapısal Temel Avantajlar

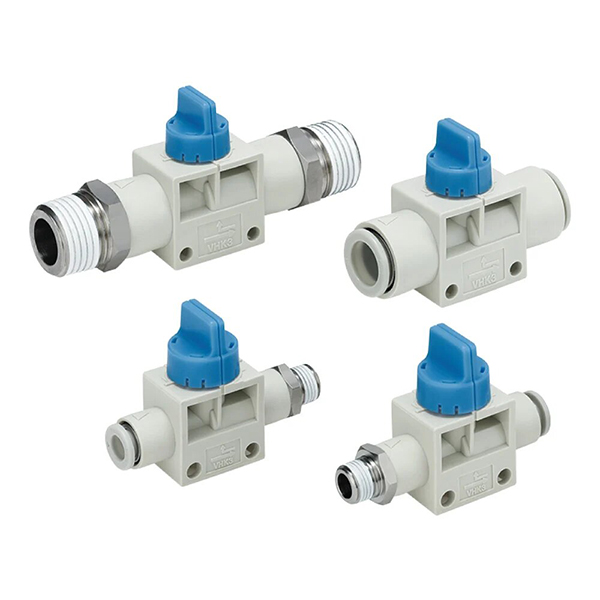

     • Dört Evrensel Boru Hattı Kombinasyonu: F-F çift geçmeli, S-S çift harici dişli, F-S P-itmeli/A-dişli, S-F P-dişli/A-itmeli bağlantı modlarını destekler, sahadaki çeşitli boru hattı düzenlerine tamamen uyarlanabilir

     • İsteğe Bağlı Sabit Braket: İsteğe bağlı panel ve kabine sabit kurulum için geçmeli montaj braketi ile donatılmıştır, esnek kurulum yöntemleri

     • Yükseltilmiş VHK-A Düşmeyi Önleyici Yapı: Optimize edilmiş düğme gevşeme önleyici tasarımı, yüksek frekanslı tekrarlı çalışma sırasında düğmenin düşmesini etkili bir şekilde önleyerek servis stabilitesini artırır

     • Mini Kompakt Boyut: Ultra küçük gövde tasarımı, kablo kanalları, dar ekipman boşlukları ve kompakt mikro pnömatik devreler için mükemmel uyum sağlar

     • Mükemmel Sızdırmazlık Performansı: Hassas popet sızdırmazlık yapısı, ultra düşük mikro sızıntıya ulaşarak uzun süreli istikrarlı hava geçirmez çalışmayı garanti eder

6. Seçim Farkı: VHK Topuz Vana ve HSV El Sürgülü Vana

7. Tipik Uygulama Senaryoları

     • Solenoid Valf Ön Emniyet Basıncı Tahliyesi: Hava kaynağı → VHK3 → solenoid valf. 3 yollu valf, kapatıldığında valfin arkasındaki kalan basıncı otomatik olarak boşaltarak, basınç riski olmadan pnömatik bileşenlerin güvenli bir şekilde sökülmesini ve bakımını gerçekleştirir.

     • Vakum Devresi Açma-Kapama Kontrolü: Vantuzlu vakum boru hattına monte edilmiş VHK2 2 yollu vana, vakum tutma etkisini korumak ve hava sızıntısı arızasını önlemek için kapatma sonrasında vakum basıncını sabit bir şekilde keser.

     • Takım Mikro Silindir Branş Anahtarı: Tek ekipman hata ayıklama, bakım ve bağımsız devre anahtarlaması için uygun olan mikro silindir hava kaynağının yerel manuel başlatma-durdurma kontrolüne uygulanır.

Bir Cümle Özeti

     SOLH VHK serisi, SMC orijinal VHK serisiyle tamamen uyumlu, mini 90° döner parmaklı manuel valftir. 2 yollu kesme ve 3 yollu artık basınç tahliye ikili fonksiyonları, çeşitli dişli/iterek geçme arayüz kombinasyonları ve ultra hafif çalışmasıyla, pnömatik branşman devreleri, pilot kontrol ve vakum sistemi güvenlik koruması için en uygun mini manuel anahtarlı vanadır.
