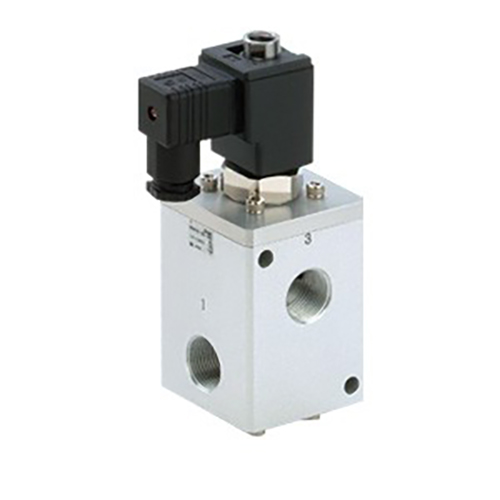

Richge Technology kapsamında SOLH tarafından geliştirilen ve üretilen VCH400 serisi (genellikle VCH410 olarak anılır), yüksek basınçlı, pilotla çalıştırılan, 3 yollu popetli bir solenoid valftir. Orta ve yüksek basınçlı basınçlı hava ve inert gaz boru hatları için özel olarak tasarlanan bu ürün, 5,0 MPa'ya kadar maksimum nominal çalışma basıncına, olağanüstü akış kapasitesine ve istikrarlı yüksek basınç anahtarlama performansına sahiptir ve yüksek basınçlı şarj, havalandırma ve basınç anahtarlamalı endüstriyel ekipmanlar için temel kontrol bileşeni olarak hizmet eder.
|
BTonları |
Şartname Detayları |
| Valf Yapısı |
3 portlu, pilot kumandalı popet tipi, poliüretan elastomer conta |
| Uygulanabilir Ortam |
Basınçlı hava, inert gaz (Aşındırıcı gazla uyumlu değildir) |
| Çalışma Basıncı Aralığı |
0,5–5,0 MPa; Maksimum kanıt basıncı: 5,0 MPa |
| Akış Performansı |
G1/2 bağlantı noktası: Etkin kesit alanı 100–110 mm², Cv 5.3–5.8G3/4 ve G1 bağlantı noktası: Etkin kesit alanı 110–120 mm², Cv 5.8–6.3 |
| Bağlantı Noktası Dişi Standardı |
G1/2, G3/4, G1 (ISO 1179-1 standart paralel G dişi) |
| Yanıt Performansı |
Tepki sapması ≤ ±2 ms; Birkaç ms'de DC bobin değişimi; AC bobin kesme gecikmesi 20–30 ms |
| Ortam Çalışma Sıcaklığı |
5 ~ 80°C |
| Koruma Sınıfı |
IP65'e eşdeğer, damlamaya dayanıklı yapı |
| Nominal Hizmet Ömrü |
10 milyona kadar anahtarlama döngüsü |
| Titreşim ve Şok Direnci |
Titreşim direnci: 300 m/s²; Şok direnci: 100 m/s² |

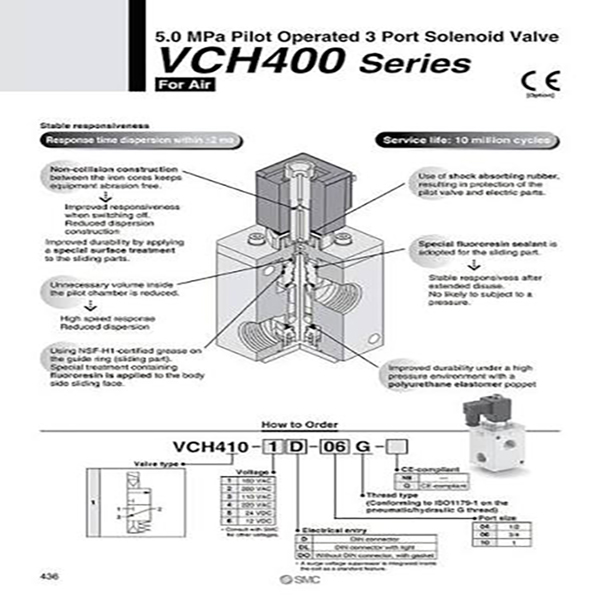

Model Kodu Örneği:VCH410-06-5D
--VCH410: Serinin temel kodu
--06: Bağlantı noktası boyutu kodu (G3/4)
--5D: DC24V güç kaynağı + DIN elektrik konnektörü Son ek kodları, tam konfigürasyon farklılaşması için bağlantı noktası boyutunu, bobin voltajını ve kablolama terminal türlerini kapsar.
Fonksiyonel Sınıflandırma
--VCH410 (Normalde Kapalı NC): Çıkış portu, güç kapatıldığında otomatik olarak hava tahliyesini yapar; ana hava kaynağı açma-kapama kontrolü için idealdir.
--Seçici valfler ve şarj ve havalandırma döngüsü kontrolü olarak kullanılabilir; Boru tasarımından önce karşı basınç ve anahtarlama basıncı aralığı onaylanmalıdır.
--Temel parametrelerin onaylanmasına öncelik verin: çalışma basıncı, port diş boyutu, NC/NO fonksiyonu, bobin voltajı ve elektrik kablolama arayüzü.
--Yüksek basınç anahtarlama veya çift yüksek/düşük basınç dönüşümü çalışma koşulları için, ara devre basıncını dengelemek üzere SOLH VCHR serisi yüksek basınç regülatörleriyle eşleştirin.
--Filtrasyon hassasiyeti ≤5 μm olan temiz kuru hava beslemesi gerektirir; yağ buharı ve partikül yabancı maddeleri contanın aşınmasını hızlandıracak ve servis ömrünü büyük ölçüde kısaltacaktır.
--Yasak montaj yönü: Armatür grubuna toz, su ve yabancı parçacıkların girerek sıkışmaya neden olmasını önlemek için bobin asla aşağıya bakmamalıdır.
--Standart iplik sıkma torku:
*G1/2, G3/4 dişli bağlantı noktaları: 28–30 N·m
*G1 dişli bağlantı noktası: 36–38 N·m
--Sızdırmazlık performansını ve elektrik kablolarının sıkılığını periyodik olarak kontrol edin.
--Uzun süreli statik durumun neden olduğu popet makarasının yapışmasını ve tıkanmasını önlemek için tam anahtarlama döngüsünü her 30 günde bir etkinleştirin.
SOLH VCH410 yüksek basınçlı pilot popetli 3 yollu solenoid valf, poliüretan elastik sızdırmazlık, geniş akışlı G standart bağlantı noktaları ve 10 milyon çevrim hizmet ömrü ile donatılmış, 5,0 MPa'ya kadar çalışma basıncını destekler, orta ve yüksek basınçlı hava ve inert gaz şarjı ve havalandırma endüstriyel kontrol devreleri için güvenilir özel anahtarlama valfidir.
