SE Serisi ISO15552 Rotsuz Kare Standart Silindir

Marka: Richge Technology'den SOLH | Katalog Sürümünü Dışa Aktar

Ürüne Genel Bakış

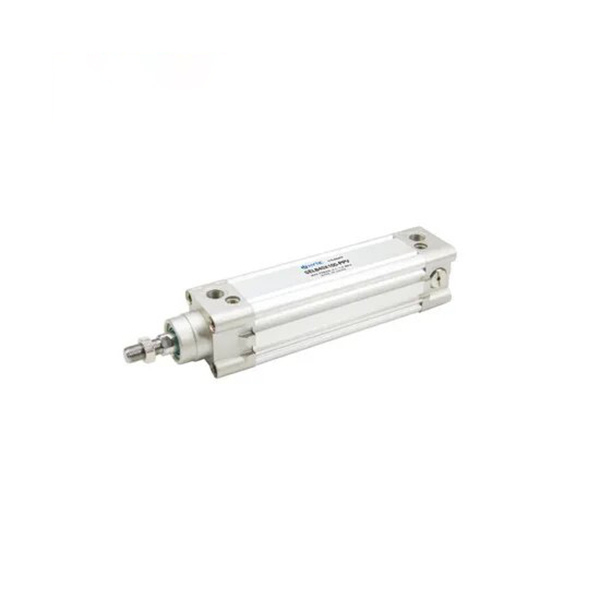

     SOLH SE serisi rotsuz kare standart silindir, ISO 15552 / VDMA 24562 uluslararası standardına uygundur. Ayarlanabilir çift uçlu hava yastığı ve 3 taraflı sensör montaj oluklarına sahip entegre kare alüminyum namluyu benimseyin. Genel otomasyon, uzun strok, yüksek frekanslı çevrim ve orta-ağır yük uygulamaları için uygundur. SMC CP96S ve FESTO DNC serisiyle doğrudan mekanik değişim.

Çekirdek Yapı ve Tasarım Özellikleri

   1. Yapı: Bağlantı çubukları olmayan entegre kare alüminyum gövde, ön ve arka uç kapaklarıyla uyumlu, her iki uçta ayarlanabilir hava yastığı, yüksek sağlamlık ve kompakt düzen.

   2. Malzeme: Sert eloksallı alüminyum gövde, yüksek mukavemetli döküm uç kapakları, sert krom kaplamalı 45# çelik piston kolu, hafif ve aşınmaya dayanıklı.

   3. Operasyon Çeşitleri

     -- SE: Tek kollu çift etkili standart model

     -- SED: Burulma önleyici için çift çubuklu çift etkili

     -- SEJ: Ayarlanabilir stroklu çift çubuk

     -- BSE: Ara konumda tutmak için kilitlenebilir silindir

     -- Son ek -S: Manyetik anahtar için dahili manyetik halka (-S olmadan = mıknatıs yok)

   4. Sızdırmazlık: Yağ depolama dengelemeli, düşük başlatma basıncına ve uzun hizmet ömrüne sahip NBR+PA kompozit çift Y tipi sızdırmazlık.

   5. Yastık: Darbeyi absorbe etmek, titreşimi ve gürültüyü azaltmak için her iki uçta bağımsız olarak ayarlanabilen hava yastığı.

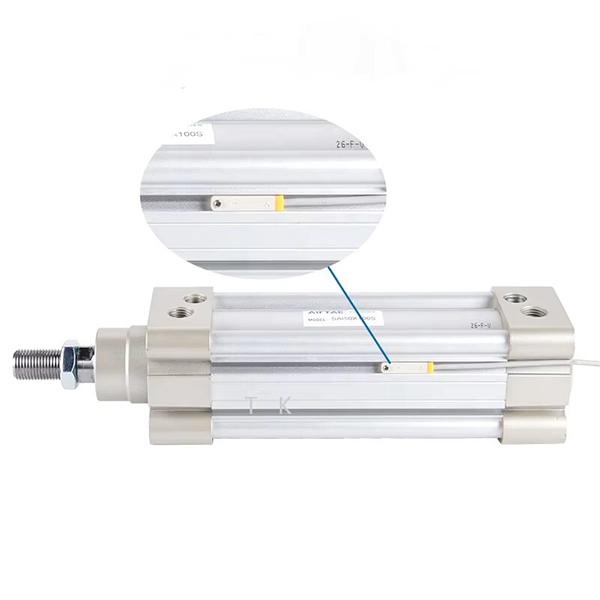

   6. Sensör Düzeni: CMSE / DMSE manyetik anahtarlar için üç taraflı montaj olukları (üst / sol / sağ), esnek kurulum açısı.

   7. Değiştirilebilirlik: ISO15552 standart boyut, SMC CP96S ve FESTO DNC için doğrudan değiştirme.

Tam Model Kodlama Kuralı

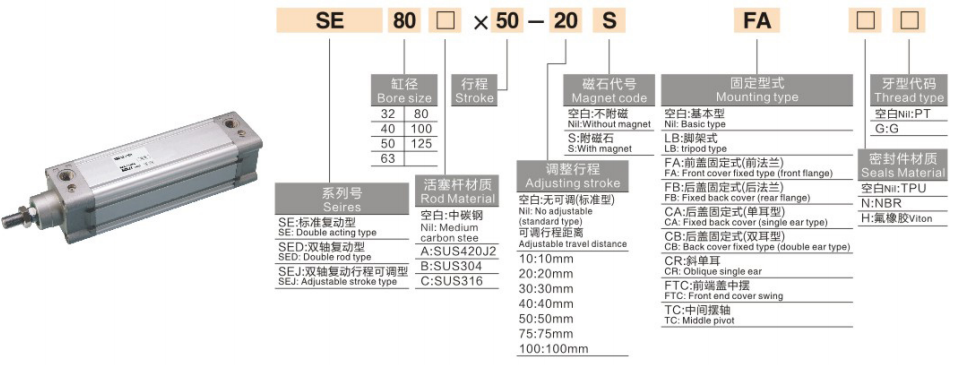

   1. Model Örneği: SE50-200-S-FA

   2. Standart Sipariş Örnekleri

     -- SE63-150-S-LB: Bore63, strok150, dahili mıknatıs, ayak montajı

     -- SED40-100-FB: Bore40, strok100, çift çubuklu, arka flanş montajı

     -- BSE80-300-S: Bore80, strok300, yerleşik mıknatıslı kilitlenebilir tip

Temel Teknik Özellikler

Teorik İtme ve Çekme Kuvveti @0,5MPa (Tek Çubuk, Birim:N)

   1. Çift Etkili SE Tek Mil

Montaj Tipleri ve Türev Modelleri

   1. Montaj Seçenekleri

     -- Temel Tip: Uç kapağı deliklerinden doğrudan kurulum

     -- LB Ayak Montajı: Yatay orta-ağır yükler için tercih edilir

     -- FA/FB Flanşı: Dikey fikstür kurulumu için ön/arka flanş

     -- CA/CB Çatal: Menteşeli salınım hareketi için tek/çift çatal

   2. Ana Türev Serileri

     -- SE / SED / SEJ: Tek çubuk, çift çubuk, ayarlanabilir stroklu çift çubuk

     -- BSE: İsteğe bağlı ara konum durdurma için kilitlenebilir silindir

     -- Yüksek sıcaklığa özel versiyon: -20~+150°C için özel conta

3 Adımlı Hızlı Seçim Kılavuzu

   1. Delik seçimi: Gerekli itme kuvvetini hesaplayın, ≥%50 güvenlik marjını ayırın; Ağır yük ve uzun strok için SE'ye öncelik verin.

   2. Strok onayı: 10~20mm güvenlik payı ekleyin; standart maksimum strok 1000 mm, 1800 mm'ye kadar özelleştirilmiş.

   3. Yapılandırma eşleştirme

     -- Konum geri bildirimi: SE-S mıknatıs modelini seçin, CMSE/DMSE manyetik anahtarlarıyla eşleştirin;

     -- Montaj: Yatay yük için LB ayak montajı, dikey kurulum için FA flanşı;

     -- Ara kilitleme gereksinimi: BSE kilitlenebilir silindiri seçin.

Bir Cümle Özeti

     SOLH SE ISO15552 kare bağlantı çubuğu olmayan silindir, ayarlanabilir hava yastığı ve çeşitli montaj formlarıyla donatılmış, orta-ağır yük otomasyon ekipmanı için mükemmel uzun stroklu doğrusal aktüatörle donatılmış FESTO DNC ve SMC CP96S'nin yerini doğrudan alabilir.
