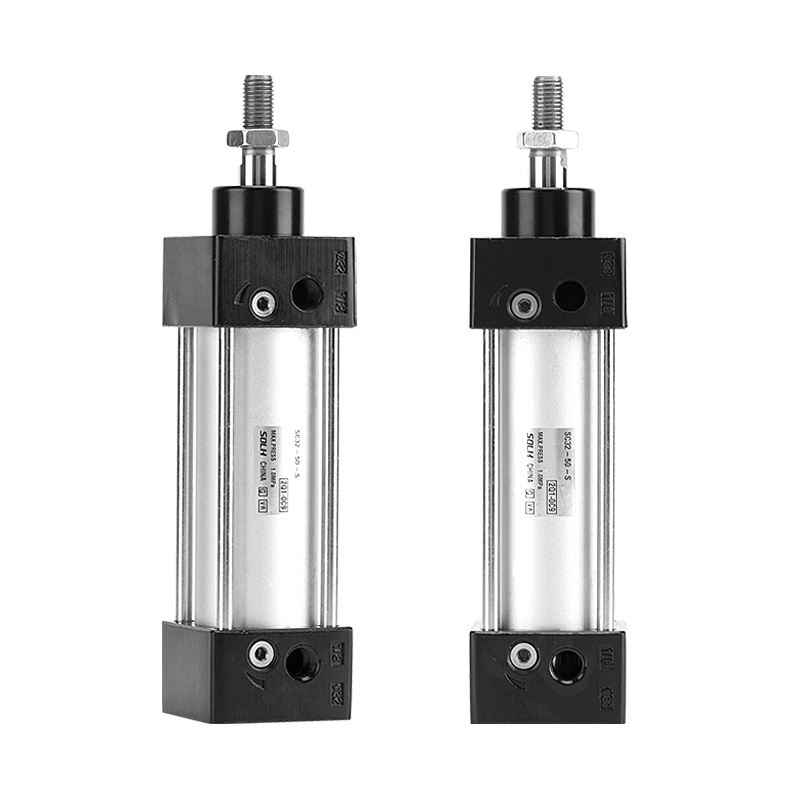

SC Serisi Standart Hava Silindiri (Rotlu Çift Etkili Tip)

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH SC serisi rot kolu standart silindir, temel model tek rot çift etkili tiptir. Dört bağlantı çubuğu, sağlam yapı, eksiksiz montaj aksesuarları ve geniş strok aralığı için ön ve arka uç kapaklarını kilitler. En popüler ekonomik standart pnömatik silindir olan otomasyon hatlarında itme, malzeme taşıma ve konumlandırma için yaygın olarak kullanılır.

Çekirdek Yapı ve Tasarım Özellikleri

     -- Yapı: Dört bağlantı çubuğu alüminyum namluyu ve uç kapakları birbirine bağlar, yüksek sağlamlık, darbe önleyici, uzun süreli kararlı çalışma.

     -- Etkili Tip: Tek çubuklu çift etkili, çift yönlü çıkış kuvveti.

     -- Malzeme: Sert eloksallı alüminyum varil, çift yönlü piston contası; sert krom kaplamalı 45# çelik piston kolu.

     -- Yastık: Darbeyi ve çalışma gürültüsünü azaltmak için her iki uçta ayarlanabilir hava yastığı.

     -- Sensör Kurulumu: Piston konumunu algılamak amacıyla CMSG/DMSG/EMSG manyetik anahtarları için rot kolu alanındaki sensör olukları.

     -- Avantajı: ISO15552 profil silindiriyle karşılaştırıldığında aynı delik boyutunda daha kısa gövde uzunluğu, maliyet açısından rekabetçi.

Tam Model Kodlama Kuralı

   1. Model Örneği: SC50×100-S

   2. Türev Modeller

     -- SCD: Çift çubuklu çift etkili, burulma önleyici

     -- SCJ: Ayarlanabilir stroklu çift çubuk

     -- SCF: Entegre solenoid valf silindiri

     -- SCL: Kilitlenebilir silindir, hava kesildiğinde yük tutma

   3. Standart Sipariş Örnekleri

     -- SC63×150-S: Bore63, strok150, dahili mıknatıs, temel tip

     -- SCJ40×200-S: Çap40, strok200, ayarlanabilir strok, mıknatıslı

Temel Teknik Özellikler

Teorik İtki @0,5MPa (Tek Çubuk, Birim:N, Güvenlik Faktörü ≥2)

Montaj Tipleri ve Aksesuarları

   1. Montaj Seçenekleri

     --  Temel tip, FA/FB flanşı, CA/CB çatal, LB ayak montajı, TC/TCM1 muylusu.

   2. İsteğe Bağlı Aksesuarlar

     -- Yüzer bağlantı, çubuk gözü, I/Y/U/F konektörü, CMSG/DMSG/EMSG manyetik anahtarlar.

3 Adımlı Hızlı Seçim Kılavuzu

   1. Delik seçimi: Gerekli itme kuvvetini yüke göre hesaplayın, ≥%50 güvenlik marjını ayırın; Konsol/ofset yükü için yükseltme boyutu.

   2. Strok onayı: Etkin harekette 10~20 mm güvenlik marjı ekleyin; maksimum standart strok 1000 mm.

   3. Yapılandırma eşleştirme

     -- Konum geri bildirimi: -S mıknatıs modelini seçin ve manyetik anahtarları eşleştirin;

     -- Montaj: Makine düzenine göre flanş/ayak/çatlak seçin;

     -- Özel fonksiyon: Çift çubuk için SCD, ayarlanabilir strok için SCJ, yük kilitleme için SCL.

Bir Cümle Özeti

     SOLH SC serisi, ayarlanabilir hava yastığına ve çok sayıda montaj seçeneğine sahip ekonomik rot kolu standart silindiri, genel otomasyon itme, aktarma ve konumlandırma görevleri için ideal düşük maliyetli doğrusal aktüatör.
