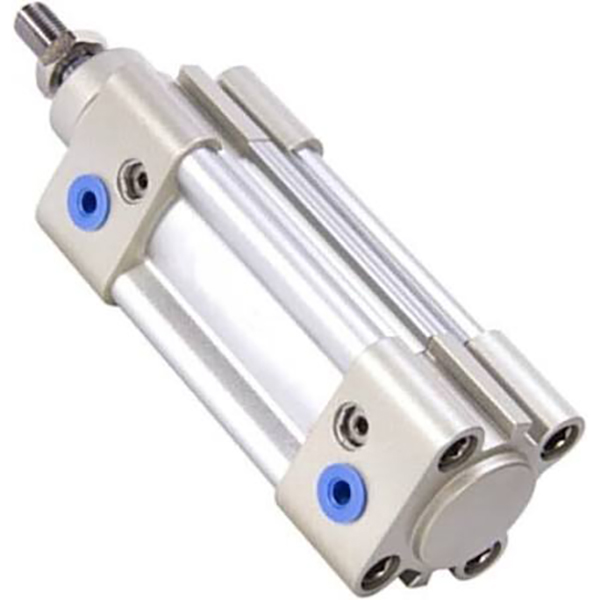

SAI Serisi ISO15552 Rotsuz Profil Standart Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH SAI serisi çift etkili profil silindir, ISO 15552 (orijinal ISO6431) / VDMA 24562 uluslararası standardına uygundur. Doğrudan değişim için SI, SE ve FESTO DNC serileriyle aynı montaj boyutları. Yüksek maliyet performansı, istikrarlı performans ve uzun hizmet ömrüne sahip olan bu silindir, otomasyon ekipmanları için en yaygın olarak kullanılan orta dereceli ISO standart silindirdir.

Çekirdek Yapı ve Tasarım Özellikleri

   1. Standart Uyumluluğu: ISO15552 / VDMA24562, tamamen değiştirilebilir montaj boyutları ve aksesuarları.

   2. Yapı: Açıkta bağlantı çubukları olmayan M şeklinde entegre kare alüminyum profil varil, yüksek sertlik ve korozyon önleyici. CMSE / DMSE / CS1 manyetik anahtarlar için iki taraflı sensör olukları.

   3. Operasyon Çeşitleri

     -- SAI: Tek çubuklu çift etkili standart model

     -- DEDİ: Çift çubuklu çift etkili, mükemmel burulma önleme kapasitesi

     -- SAIJ: Ayarlanabilir stroklu çift çubuk

     -- YELKEN: Kilitlenebilir silindir, hava beslemesi kesildiğinde yükü tutar

     -- SAIF: Solenoid valf entegre silindiri

     -- Son ek -S: Konum sensörü için dahili manyetik halka (-S olmadan = mıknatıssız)

   4. Yastık Sistemi: Standart çift uçlu ayarlanabilir hava yastığı + PPV elastik tampon yastığı, yüksek hız ve ağır yük altında darbeyi ve gürültüyü etkili bir şekilde azaltır.

   5. Sızdırmazlık: Yağ depolama oluğuna sahip çift Y tipi tek yönlü dengeleme contası, düşük başlatma basıncı (0,1MPa), yağsız çalışma. Sert krom kaplamalı 45# çelik piston kolu, aşınmaya ve paslanmaya karşı dayanıklıdır.

Tam Model Kodlama Kuralı

  1. Model Örneği:SAI50×150-S-FA

   2. Standart Sipariş Örnekleri

     -- SAI63×200-S: Bore63, strok200, dahili mıknatıs, temel tip

     -- SAID40×100-FB: Bore40, strok100, çift çubuklu, arka flanş montajı

     -- SAIL80×300-S-LB: Bore80, strok300, kilitlenebilir tip, ayak montajlı

Temel Teknik Özellikler

Teorik İtme ve Çekme Kuvveti @0,6MPa (Tek Mil, Birim:N, Güvenlik Faktörü ≥2)

Montaj Tipleri ve Türev Modelleri

   1. Montaj Seçenekleri

     -- Temel tip, LB ayak montajı, FA/FB flanşı, CA/CB çatal, TC/TCM muylusu. İsteğe bağlı aksesuarlar: Yüzer bağlantı, çubuk halkası, I/Y/U/F konektörü.

   2. Ana Türev Serileri

     -- DEDİ: Çift çubuklu çift etkili

     -- SAIJ: Ayarlanabilir stroklu çift çubuk

     -- SAIL: Ara pozisyonda tutmak için kilitlenebilir silindir

     -- SAIF: Entegre solenoid valf silindiri

3 Adımlı Hızlı Seçim Kılavuzu

   1.Delik seçimi: Yüke göre gerekli itme kuvvetini hesaplayın, ≥%50 güvenlik marjını ayırın; Ofset yükü/konsol yükü altında 1~2 boyutu yükseltin.

   2. Strok onayı: Etkin seyahate 20~50 mm güvenlik marjı ekleyin; maksimum standart strok 1000 mm, 2000 mm'ye kadar özelleştirilmiş.

   3.Yapılandırma eşleştirmesi

     -- Pozisyon geri bildirimi: -S mıknatıs modelini seçin, CMSE/DMSE manyetik anahtarlarıyla eşleştirin;

     -- Montaj: Yatay ağır yük için LB ayak montajı; Dikey montaj için FA flanşı tercih edilir;

     -- Özel fonksiyon: Çift çubuk için SAID'i, ayarlanabilir strok için SAIJ'yi, konum kilitleme için SAIL'i, kompakt düzen için SAIF'i seçin.

Bir Cümle Özeti

     SOLH SAI ISO15552 bağlantı çubuğu olmayan profil silindiri, ayarlanabilir PPV tamponu ve zengin varyantlarla donatılmış, ihracat otomasyonu, paketleme ve takım tezgahı ekipmanı için uygun maliyetli genel lineer aktüatörle donatılmış FESTO DNC, SE ve SI serilerinin yerini doğrudan alabilir.
