MXS Serisi Pnömatik Kayar Tabla | Çapraz Makaralı Kılavuz Çift Silindirli Tip

Marka: Richge Technology'den SOLH

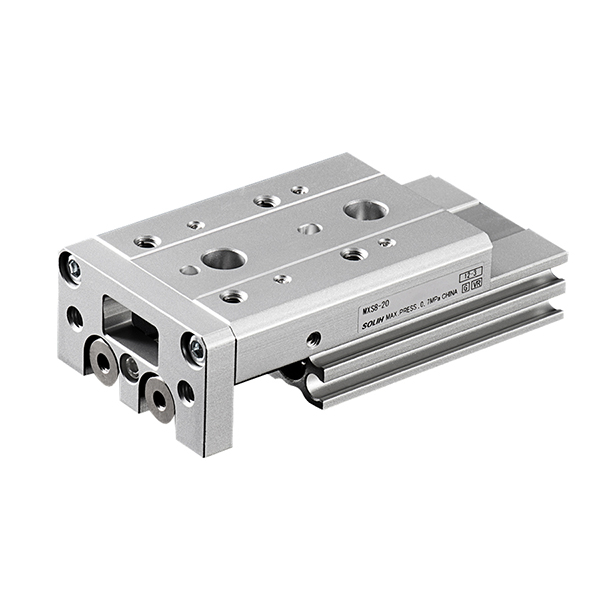

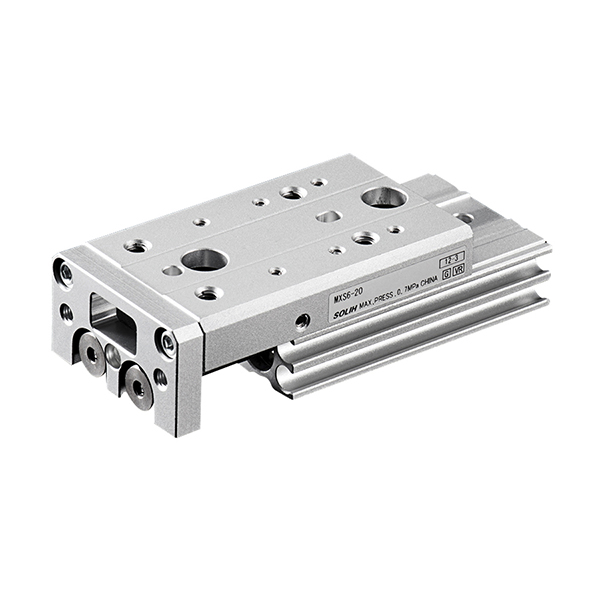

Ürüne Genel Bakış

     SOLH MXS serisi, çift pistonlu tahrik yapısı ve profesyonel çapraz makaralı kılavuz rayları ile donatılmış, yüksek sağlamlıkta, yüksek hassasiyette entegre bir pnömatik kayar tabladır. Ultra ince kompakt gövdeye, sıfır boşluklu önceden yüklenmiş kılavuz sistemine ve iki kat çıkış itme kuvvetine sahip olan bu makine, ±0,01 mm'ye kadar tekrarlama doğruluğu ile ultra kararlı doğrusal hareket sağlar. Hepsi bir arada entegre tasarım, geleneksel bölünmüş silindir + harici kılavuz kombinasyonlarına kıyasla ekipman hacmini büyük ölçüde azaltır. Hassas doğrusal transferde, hizalama düzeneğinde, elektronik ve yarı iletken takımlarda yaygın olarak uygulanır ve geleneksel doğrusal sürüş çözümleri için en uygun yükseltilmiş alternatif olarak hizmet eder.

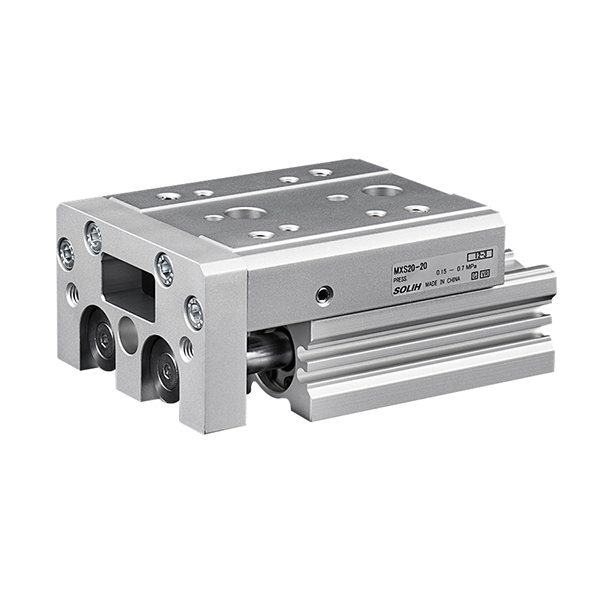

Çekirdek Yapı ve Çalışma Prensibi

     -- Çift Pistonlu Sürüş Sistemi: Çift etkili çift pistonlu yapıyı benimser ve aynı delik boyutuna sahip tek silindirli kızakların iki katı itme kuvveti sağlar. Yüksek düzeyde senkronize çalışma sağlar ve yüksek frekanslı hareket sırasında hareket sapmasını ve sallanmayı etkili bir şekilde ortadan kaldırır.

     -- Premium Çapraz Makaralı Kılavuz Rayı: Ön yükleme tasarımlı, sıfır çalışma açıklığına, mükemmel yapısal sağlamlığa ve radyal yüke ve tork sapmasına karşı güçlü dirence sahip yerleşik yüksek hassasiyetli çapraz makara kılavuzu. Uzun vadeli döngüsel çalışma için ±0,01 mm ultra yüksek tekrarlı konumlandırma doğruluğunu istikrarlı bir şekilde korur.

     -- Entegre Hepsi Bir Arada Tasarım: Silindir ve kayar tabla, tek bir ünite olarak mükemmel bir şekilde entegre edilmiştir ve genel kurulum hacmini, bölünmüş tip yapılara kıyasla %30~%50 oranında azaltır. Kurulum sırasında manuel hizalama gerektirmediğinden montaj verimliliğini ve yapısal tutarlılığı büyük ölçüde artırır.

     -- Esnek Üç Taraflı Montaj: Önceden ayarlanmış hassas konumlandırma pimi delikleri ile alt, yan ve eksenel üç yönlü kurulumu destekler. Çeşitli kompakt ekipman düzeni taleplerine uyum sağlayarak doğrudan istifleme kurulumunu ve yandan sabit montajı destekler.

     -- Dahili Sensör Adaptasyonu: D-M9□ ve A93 serisi manyetik anahtarlarla uyumlu, gövde üzerinde ayrılmış gömülü oluklara sahip standart dahili manyetik halka ile donatılmıştır. Gömme montajlı tasarım yapısal paraziti önler ve doğru strok konumu geri bildirimi sağlar.

Modeli Kodlama Kuralını Tamamlayın

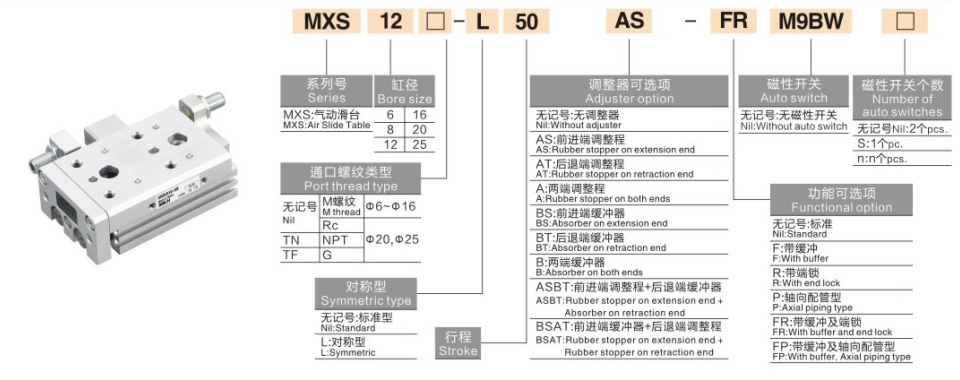

   1. Model Örneği: MXS16-50AS-M9BW

   2. Standart Sipariş Referans Örneği

     -- MXS20-75A-FR-M9NL: Çap 20 mm, strok 75 mm, çift uçlu strok ayarı, eksenel borular, 3 m kablo uzunluğunda PNP manyetik anahtar

Genel Temel Teknik Özellikler

Çıkış Gücü ve Yük Referans Tablosu (@0,5MPa, Yatay Kurulum)

Not: Yük kapasitesi, strok uzadıkça ve hız arttıkça azalır; güvenlik faktörü ≥2; dikey yük, izin verilen tork doğrulamasını gerektirir

Uygulama Senaryoları ve Seçim Yönergeleri

   1. MXS Serisi için Öncelikli Uygulama Senaryoları

     --  Ultra Yüksek Hassasiyetli Konumlandırma ve Transfer: Elektronik bileşenlerin, terminallerin, optik lenslerin ve minyatür modüllerin katı ±0,01 mm konumlandırma gereksinimleriyle hassas doğrusal aktarımı ve hizalanması için idealdir.

     -- Alanı Sınırlı Kompakt Ekipman: Ultra ince entegre yapı, sıradan kayar tablalarla karşılaştırıldığında ekipman yüksekliğini %30 oranında azaltır ve minyatür ve son derece kompakt otomatik istasyonlara mükemmel uyum sağlar.

     -- Yüksek Sertlik ve Sapma Önleyici Çalışma Koşulları: Çapraz makaralı kılavuz tasarımı, robotun Z ekseni sürüşüne ve karmaşık kuvvet koşullarına sahip yüksek hassasiyetli montaj istasyonlarına uygun, mükemmel tork direnci ve eksantrik yük toleransı sunar.

     -- Yüksek Frekanslı Kısa Vuruşlu Döngüsel Çalışma: 10~50 mm kısa strok dahilinde uzun süreli yüksek frekanslı çalışma için kararlıdır ve ofset veya titreşim olmadan tutarlı hassasiyeti korur.

     -- Yapısal Basitleştirme ve Maliyet Azaltma: Entegre silindir ve kılavuz yapısı, geleneksel bölünmüş "silindir + dış kılavuz" kombinasyonunun tamamen yerini alarak mekanik tasarımı basitleştirir ve montaj ve bakım maliyetlerini azaltır.

Profesyonel Seçimin Önemli Noktaları

     -- Delik Boyutu Seçimi: Delik boyutunu iş parçası ağırlığına ve montaj moduna göre eşleştirin. Kararlı çalışmayı sağlamak için yatay yükü nominal değerin %50'si dahilinde ve dikey yükü nominal değerin %25'i dahilinde kontrol edin.

     -- Kontur Seçimi: Model seçimi sırasında 5~10mm strok marjını ayırın. Hassas strok düzeltme gerekiyorsa AS/AT/A strok ayarlayıcıyı (0~5 mm ince ayar) seçin.

     -- Montaj Yönü Eşleştirme: Yatay malzeme taşıma için alttan montaj; yanal sabit kurulum için yandan montaj; Z ekseni istifleme ve çok katmanlı montaj için eksenel montaj.

     -- Arabellek Yapılandırma Optimizasyonu: Geleneksel çalışma için standart kauçuk tampon. Terminal darbesini ve titreşimi azaltmak için çalışma hızı 300 mm/s'yi aştığında veya yük ağırlığı 5 kg'ı aştığında hidrolik tamponla donatın.

     -- Pozisyon Algılama Kurulumu: M9B/M9N manyetik anahtarlarla uyumludur. Çift taraflı gömülü oluklar, hem uzatma hem de geri çekme vuruşları için doğru yerinde sinyal algılamayı gerçekleştirmek üzere 2 anahtarın kurulumunu destekler.

Bir Cümle Özeti

     SOLH MXS serisi çift silindirli pnömatik kayar tabla, yarı iletken, elektronik hassas montaj ve yüksek frekanslı konumlandırma otomasyonu için üst düzey hassas doğrusal sürüş çözümü olarak hizmet veren, çift itme kuvveti, ±0,01 mm ultra yüksek hassasiyet, üstün sağlamlık ve sapma önleme kapasitesine sahip birinci sınıf çapraz makaralı kılavuzu ve entegre hepsi bir arada yapıyı benimser.
