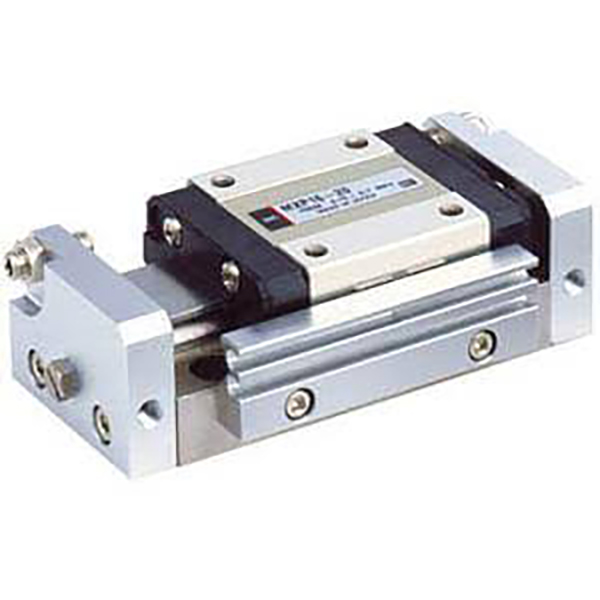

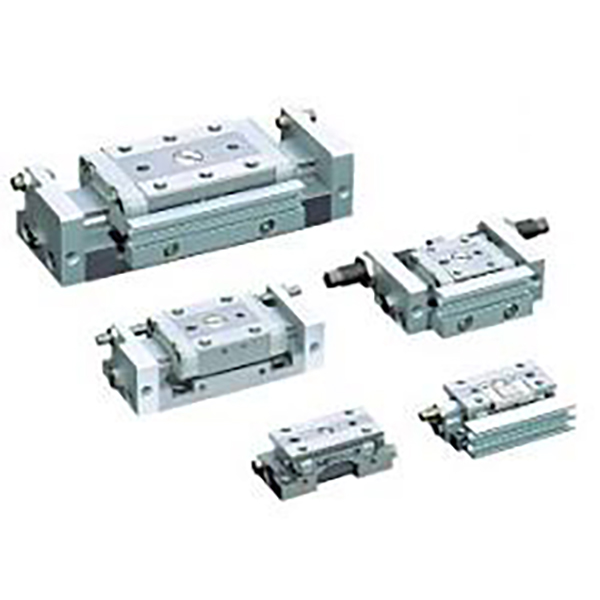

MXP Serisi Ultra Yüksek Hassasiyetli Kompakt Pnömatik Kayar Tabla

MXP Serisi Ultra Yüksek Hassasiyetli Kompakt Pnömatik Kayar Tabla

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MXP serisi, zorlu mikro konumlandırma senaryoları için tasarlanmış, üst düzey, ultra yüksek hassasiyetli, kompakt bir pnömatik kayar tabladır. Yerleşik silindir kılavuz rayı yapısını ve entegre paslanmaz çelik gövdeyi benimseyen bu makine, mikron seviyesinde paralellik, ultra düşük dönme hatası ve olağanüstü sağlamlık sunar. Çift yönlü borulamayı ve yüksek frekanslı kararlı çevrimi destekleyen bu ürün, 3C hassas montaj, optik algılama ve yüksek doğruluklu mikro bileşen konumlandırma için mükemmel şekilde uygundur ve gelişmiş minyatür doğrusal sürüş uygulamaları için birinci sınıf model olarak hizmet eder.

Çekirdek Yapı ve Tasarım Özellikleri

     --  Sürüş Modu: Çift etkili çift yönlü çalışma, φ6/8/10/12/16mm delik boyutları, 10~120N hafif yük aralığını kapsar.

     -- Entegre Prim Yapısı: Yerleşik silindirik doğrusal kılavuz rayı ve tek parça martensitik paslanmaz çelik gövdeye sahiptir. Yük taşıma mekanizması piston kolu sızdırmazlık hareketinden tamamen izole edilmiştir, bu sayede aşırı sağlamlık ve minimum sürtünme sağlanır.

     -- Ultra Yüksek Hassasiyetli Kalite: Hareket paralelliği 0,004 mm, montaj paralelliği 0,02 mm, dönme doğruluğu ±0,03° (φ6/8/10) / ±0,04° (φ12/16), endüstri lideri ultra kararlı hassas konumlandırma performansı sağlar.

     -- Ultra Kompakt Dar Gövde: Gövde yüksekliği yalnızca 17~23 mm, MXJ eşdeğer modellerden %10~%20 daha dar olup son derece dar çalışma alanları için ultra yoğun düzen sağlar.

     -- Çift Yönlü Boru Esnekliği: Sahadaki çeşitli boru hattı yönlendirme gereksinimlerine uyum sağlayan, yerinde değiştirilebilir düzen ile hem yanal hem de eksenel boruları destekler.

     -- Evrensel Sensör Uyumluluğu: Standart ikili manyetik anahtar yuvaları, güvenilir çift yönlü konum izleme için 2 M9B manyetik anahtarın kurulumuna olanak tanır.

     -- Çok Seviyeli Tamponlama ve Sınırlama: Gürültü ve darbeyi azaltmak için standart çift uçlu kauçuk tamponlar; isteğe bağlı tek/çift uçlu metal strok sınırlayıcılar, artı φ8 ve üzeri modeller için hidrolik tampon seçeneği, ultra hassas konumlandırma kontrolü için 0~5 mm'lik ayarlanabilir strok aralığı.

Model Kodlama Kuralını Tamamlayın

   1. Model Örneği: MXP8-15-B-M9BW

   2. Standart Sipariş Referans Örnekleri

     --  MXP6-5: Standart tip, manyetik anahtarsız, çap 6 mm, strok 5 mm, çift etkili

     --  MXP10-20-B-2M9B: Çap 10 mm, strok 20 mm, çift uçlu metal limit, 2 adet M9B manyetik anahtar

     -- MXP12-25-D: Çap 12 mm, strok 25 mm, uzatma ucu metal limiti, eksenel borularla uyumlu

Temel Teknik Özellikler (@0,5MPa, Çift Etkili)

Temel Rekabet Avantajları

   1. Ultra Yüksek Mikron Düzeyinde Hassasiyet ve Kararlılık
     -- 0,004 mm'lik ultra düşük hareket paralelliği ve ±0,03° kadar düşük dönüş doğruluğu ile ±0,01 mm tekrar konumlandırma doğruluğu sunar. Optik algılama, mikro bileşen laminasyonu ve yüksek hassasiyetli test süreçlerine yönelik katı hassasiyet taleplerini tam olarak karşılayarak mikro sarsıntıyı ve konum sapmasını ortadan kaldırır.

   2. Dahili Silindir Yapısı ve Ultra Dar Kompakt Gövde
     -- Silindir, kılavuz ray yapısının içine gömülü olup, MXJ modellerine kıyasla gövde genişliğini %10~%20 oranında azaltır. Yenilikçi çift yönlü yanal/eksenel boru tasarımı, esnek yerinde geçişe olanak tanır ve ultra dar yoğun istasyonlarda boru hattı düzeni kısıtlamalarını çözer.

   3. Yüksek Sertlik ve Uzun Hizmet Ömrü
     -- Tek parçalı martensitik paslanmaz çelik gövde ve entegre kılavuz ray yapısı, mükemmel deformasyon direnci ve yapısal sağlamlık sağlar. Temiz atölyeler ve hafif endüstriyel ortamlarla uyumlu, yağsız, düşük sürtünmeli sızdırmazlık tasarımını benimseyerek 5 milyon döngüden fazla bakım gerektirmeyen hizmet ömrüne ulaşır.

   4. Yüksek Frekansta Sorunsuz Çalışma
     -- Birinci sınıf düşük sürtünmeli sızdırmazlık ve yüksek hassasiyetli bilyalı kılavuz rayı, son derece yumuşak hareket sağlar. Çalışma hızı 50 ile 500 mm/s arasında değişir; takılma veya titreme olmadan 350 cpm'nin üzerinde istikrarlı yüksek frekanslı döngüyü destekler; uzun vadeli kısa stroklu tekrarlayan konumlandırma görevleri için idealdir.

   5. Esnek Çok Sahneli Kurulum Uyarlaması
     -- Hassas konumlandırma pimi delikleri ile üst, alt ve yan üç taraflı montajı destekler. Simetrik hava limanı yapısı, yön sınırlamalarını tamamen ortadan kaldırarak ve çeşitli ekipman yapısal tasarımlarına uyum sağlayarak sahada sol/sağ boruların değiştirilebilmesini sağlar.

Montaj Formları ve Tipik Uygulamalar

   1. Montaj Yöntemleri

     -- Üstten Montaj: İş parçasının üst kurulumuna ve sıfır yer değiştirme gerektiren yüksek hassasiyetli konumlandırma senaryolarına uygun, hassas konumlandırma pimi deliklerine sahip açık deliklerle sabitlenmiştir.

     --  Alttan Montaj: Standart ekipman yüzey montajına ve sabit doğrusal sürüşe uygun, sağlam ve güvenilir yapıya sahip alt dişli deliklerle sabitlenmiştir.

     --  Yan Montaj: Yan dişli deliklerle sabitlenmiştir, sınırlı dikey alana sahip ekipmanlar ve birden fazla kızak ünitesinin yoğun paralel düzenlemesi için mükemmeldir.

   2. Tipik Uygulama Senaryoları

     --  3C Elektronik: Çip montajı ve birleştirme, lens modülü odaklama, mikro bileşen ultra hassas konumlandırma, prob döngüsü testi

     --  Optik Ekipman: CCD kamera hassas hareketi, optik lens hassas kalibrasyonu, lazer konumlandırma, yüksek hassasiyetli algılama platformu sürüşü

     --  Mikro Hassas Montaj: Minyatür otomatik vida kilitleme, terminal sıkma, hassas bileşen yerleştirme, yüksek hassasiyetli mastar sürüşü

     -- Tıbbi Ekipman: Mikro pompa hassas kontrolü, minyatür valf hassas anahtarlama, küçük alet teleskopik konumlandırma

Slayt Tablosu Seçim Karşılaştırması: MXP vs MXJ vs MXQ

3 Adımlı Hızlı Seçim Kılavuzu

   1. Yüke Göre Delik Seçimi
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. İstikrarlı ve hassas çalışmayı sağlamak için %50'den az olmayan yük güvenlik marjını ayırın.

   2. Strok Onayı Standart vuruş aralığı: 5~30 mm. Daha yüksek konumlandırma doğruluğunu ve operasyonel stabiliteyi korumak için yüksek frekanslı çalışma koşullarında kısa stroklara (5~20 mm) öncelik verin.

   3. Yapılandırma Eşleştirme

      --  Konum İzleme: Gerçek zamanlı çift yönlü strok konumu geri bildirimi için 2 M9B manyetik anahtarla donatın.

     -- Hassas Sınırlama ve Tamponlama: 0~5 mm ayarlanabilir hassas konumlandırma için çift uçlu metal sınırını (B) seçin; Yüksek frekanslı darbeyi azaltmak için φ8 ve üzeri modeller için hidrolik tamponu seçin.

     --  Boru Uyarlaması: Ultra dar alan düzeni için eksenel boruları ve geleneksel standart kurulum senaryoları için yanal boruları kullanın.

Bir Cümle Özeti

     SOLH MXP serisi ultra yüksek hassasiyetli pnömatik kayar tabla, 0,004 mm ultra düşük paralellik, minimum dönme hatası, yerleşik entegre kılavuz rayı, çift yönlü değiştirilebilir borular ve isteğe bağlı hidrolik tampon özelliklerine sahiptir ve optik algılama, ultra hassas 3C montajı ve üst düzey tıbbi otomasyon ekipmanı için birinci sınıf yüksek sertlikte mikro doğrusal tabla görevi görür.
