MSUB Serisi Kanatlı Döner Silindir | Yüksek Hassasiyetli Kompakt Salınımlı Silindir

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Yapısal Özellikler

     SOLH MSUB serisi, hafif yüklü hassas salınımlı uygulamalar için tasarlanmış, yüksek hassasiyetli, tek kanatlı döner tablalı bir silindirdir. Entegre kompakt bir yapıya, ince ayarlanabilen salınım açısına, çok yüzeyli montaja ve ultra düşük boşluk performansına sahiptir. 4 boyut spesifikasyonunu kapsayan (φ10/φ15/φ20/φ30 deliğine karşılık gelir), manipülatör rotasyonunda, küçük indeksleme konumlandırmasında ve iş parçası çevirme istasyonlarında yaygın olarak uygulanır ve otomatik hassas üretim hatları için ana yüksek hassasiyetli salınım çözümü olarak hizmet eder.

  1.1 Entegre Döner Tabla ve Silindir Yapısı

     Döner platformun ve tahrik silindirinin entegre tasarımı, artırılmış genel sağlamlık ile birlikte dişli boşluğunu tamamen ortadan kaldırır. Standart model, ultra düşük salgı toleransına ulaşırken, yükseltilmiş MSUA yüksek hassasiyetli versiyonu, ≤0,03 mm dahilinde platform yalpalama doğruluğu sunarak istikrarlı ve tekrarlanabilir hassas konumlandırma sağlar.

 1.2 Yüksek Yüklü Tek Kanatlı Tasarım

     Optimize edilmiş tek kanatlı yapısal düzeni benimseyen silindir, daha küçük hacimli ve daha hafiftir. Yük kapasitesi, aynı boyuttaki geleneksel CRB1 serisi silindirlerden 2~3 kat daha yüksektir ve aynı anda minyatürleştirme ve yüksek tork çıkışı gerçekleştirir.

  1.3 Hassas Şekilde Ayarlanabilir Dönüş Açısı

     • Standart İnme: Çeşitli dönme talepleri için 90° / 180° opsiyonel.

     • İnce Ayar Toleransı: Tek kanatlı tasarım her iki uçta da ±5° ince ayarı destekler; çift ​​kanatlı tip ±2,5° ince ayarı destekler.

     • Konumlandırma Doğruluğu: Yüksek hassasiyetli indeksleme ve çevirme gereksinimlerini karşılayan 90°±10' / 180°±10' katı salınım açısı toleransı.

 1.4 Esnek Montaj ve Borulama Seçenekleri

     • Borulama Modu: Yan borular ve eksenel borular isteğe bağlıdır; manyetik anahtarla donatılmış modeller, kararlı sinyal alımı için yalnızca yan boruları destekler.

     • Montaj Modu: Çok yüzlü flanş yapısı, çok yönlü kurulumu destekler, ekipmanın iç alanından etkili bir şekilde tasarruf sağlar ve kompakt yerleşim senaryolarına uyum sağlar.

  1.5 Düşük Sızıntı ve Uzun Hizmet Ömrü

     İç ve dış hava sızıntısını en aza indirmek için özelleştirilmiş özel sızdırmazlık yapısının benimsenmesi. Standart yağsız çalışma tasarımı, temiz üretim ortamlarına ve genel endüstriyel çalışma koşullarına uyum sağlayarak bakım maliyetlerini azaltır ve sürekli hizmet ömrünü uzatır.

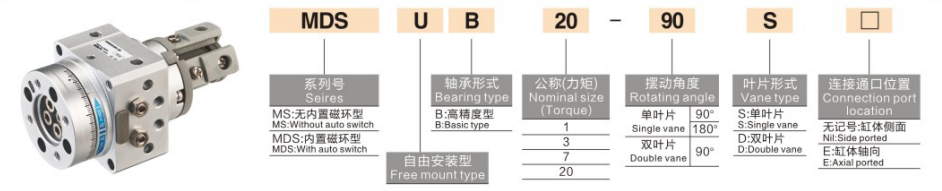

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

  1. Tipik Model Örnekleri: MSUB7-180S, MDSUB20-90S

  2. Standart Sipariş Örnekleri

     • Standart Manyetik Olmayan Model: MSUB7-180S (Boyut 7, 180° salınım açısı, manyetik halkasız)

     • Manyetik Geri Besleme Modeli: MDSUB20-90S (Ebat 20, 90° salınım açısı, anahtar kurulumu için dahili manyetik halka)

3. Genel Teknik Parametreler (20°C, Standart Durum)

  3.1 Temel Özellikler

     • Çalışma Modu: Çift etkili tek kanatlı

     • Çalışma Sıvısı: Basınçlı hava (yağsız çalışma)

     • Ortam Sıcaklığı: 5°C~60°C

     • Çalışma Basıncı Aralığı: Boyut 1: 0,2~0,7MPa; Boyut 3/7: 0,15~0,7MPa; Boyut 20: 0,15~1,0MPa

     • Salınım Süresi (@0.5MPa): 0,07~0,3s/90° (ayarlanabilir)

     • Rulman Tipi: Yüksek yüke dayanıklı kayar yatak

  3.2 Temel Performans Parametre Tablosu

4. Temel Yapılandırma ve Seçim Yönergeleri

  4.1 Boyut Seçimi (Tork ve Yüke Göre)

     • Boyut 1 (φ10): 0,3N·m tork çıkışı, mikro ultra hafif yük (≤1kg) ve yüksek frekanslı hassas dönme hareketi senaryolarına uygundur.

     • Boyut 3 (φ15): 0,7N·m tork çıkışı, robotik kol eklem dönüşü gibi küçük hafif yüklü (1~3kg) uygulamalar için idealdir.

     • Boyut 7 (φ20): 0,9N·m tork çıkışı, küçük ve orta yük (3~5kg) indeksleme konumlandırma ve iş parçası çevirme istasyonlarına mükemmel uyum sağlar.

     • Boyut 20 (φ30): 2,9N·m yüksek tork çıkışı, orta ağır yük (5~10kg) ağır hizmet döner konumlandırma görevlerine uygulanabilir.

  4.2 Açı ve Hassasiyet Seçimi

     • 90° Dönüş Açısı: İş parçası yükleme/boşaltma ve 90° direksiyon konumlandırmada yaygın olarak kullanılan, dik açılı çevirme ve yön değiştirme için tasarlanmıştır.

     • 180° Dönüş Açısı: Yarım döngü dönüşü ve iş parçası çevirme için uygundur, 180° ters konumlandırma ve çift yönlü istasyon değiştirmeyi gerçekleştirir.

     • Yüksek Hassasiyetli Yükseltme: Platform yalpalama doğruluğu ≤0,03 mm olan ultra yüksek hassasiyet gereksinimleri için MSUA serisini seçin.

  4.3 Manyetik Anahtar Konfigürasyonu

     • MSUB (Manyetik Olmayan): Manyetik halkası olmayan temel ekonomik versiyon, sinyal geri besleme talebi olmadan basit döngüsel hareket için uygun maliyetli.

     • MDSUB (Manyetik): İsteğe göre ayarlanabilen algılama konumlarına sahip D-T791/D-T792 manyetik anahtarlarla uyumlu, otomatik PLC sinyal bağlantı kontrolünü destekleyen dahili manyetik halka.

5. Tipik Uygulama Senaryoları

     • Hassas Robotik Sistemler: Hafif, kompakt boyut ve yüksek konumlandırma tekrarlanabilirliğine sahip, küçük robot eklem dönüşü ve uç efektör salınımına uygulanır.

     • Otomatik İndeksleme İstasyonları: Elektronik ve küçük ev aletleri endüstrilerinde 90°/180° hassas indeksleme, algılama konumlandırma ve montaj istasyonu konumlandırması için mükemmeldir.

     • İş Parçasını Çevirme ve Yönlendirme: Konveyör hatlarındaki hafif yüklü iş parçalarının (≤10kg) çevrilmesi ve yön dönüşümü için ideal olup, sıfır boşluk ve düşük darbeli düzgün dönüş sağlar.

     • Küçük Döner Platformlar: Esnek kurulum ve düşük bakım zorluğu ile mikro döner platformlarda, etiket baskı ve markalama istasyonu rotasyonunda yaygın olarak kullanılır.

6. MSUB ve CRB2 / CRBU2 Serisi Hızlı Karşılaştırma

7. 3 Adımlı Hızlı Seçim Kılavuzu

     1. Boyut Seçimi: Torku, iş parçası ağırlığına ve dönüş yarıçapına göre ≥2 güvenlik faktörüyle hesaplayın. ≤1kg yük için Boyut 1'i, 1~3kg için Boyut 3'ü, 3~5kg için Boyut 7'yi, 5~10kg için Boyut 20'yi seçin.

     2. Açı Seçimi: Dik açılı döndürme ve yönlendirme için 90° salınım açısını seçin; yarım döngülü çevirme ve ters konumlandırma için 180° salınım açısını seçin.

     3. Fonksiyonel Seçim: Sinyal geri bildirimi ve PLC bağlantısı için manyetik halkalı MDSUB'u seçin; Ultra yüksek hassasiyetli konumlandırma talepleri için MSUA serisine yükseltme yapın.

Bir Cümle Özeti

     SOLH MSUB serisi kompakt kanatlı döner silindir, entegre yüksek hassasiyetli tabla tasarımına, ayarlanabilir dönüş açısına ve yüksek yük kapasitesine sahiptir ve 10 kg seviyesinde hafif yüklü otomatik çevirme ve indeksleme istasyonları için düşük boşluklu, yüksek stabilite ve yerden tasarruf sağlayan hassas döner çözümler sunar.
