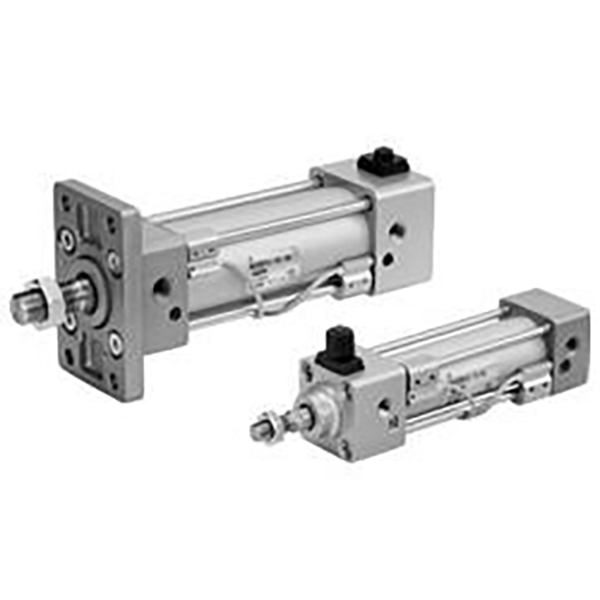

MBB Serisi Hafif Rot Standart Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MBB serisi hafif rot standart silindiri (MB-Z serisi), %10 ağırlık azaltımıyla geleneksel MB serisinin yükseltilmiş halefi. Kare uç kapakları, ayarlanabilir çift uçlu hava yastıkları ve çok sayıda montaj seçeneğiyle donatılmıştır. Orta hız, yüksek frekans ve orta yük koşullarına sahip genel otomasyon ekipmanlarında yaygın olarak kullanılır. Montaj boyutları ISO 15552 standardına uygundur ve rakip marka rot kolu silindirleriyle değiştirilebilir.

Çekirdek Yapı ve Özellikler

   1. Yapı: Yuvarlak alüminyum namlu, iç bağlantı çubukları, kare uç kapakları, her iki uçta ayarlanabilir hava yastığı, yüksek yapısal sağlamlık.

   2. Malzeme: Sert eloksallı alüminyum namlu, yüksek mukavemetli döküm uç kapakları, sert krom kaplı piston kolu, yüksek gerilimli bağlantı çubukları, aşınmaya dayanıklı ve uzun servis ömrü.

   3. Operasyon Çeşitleri

     -- MBB: Tek çubuklu çift etkili (dahili mıknatıssız)

     -- MDBB: Tek çubuklu çift etkili (otomatik geçiş için yerleşik manyetik halka)

     -- MBW/MDBW: Çift çubuklu çift etkili, mükemmel burulmaya karşı performans

   4. Yastık: Her iki uçta bağımsız olarak ayarlanabilen hava yastığı, terminal darbesini, titreşimi ve gürültüyü etkili bir şekilde azaltır.

   5. Sensör Kurulumu: Piston konumunu algılamak amacıyla M9B/A93/M9BW manyetik otomatik anahtarlar için önceden işlenmiş oluklar.

   6. Hafiflik Yükseltmesi: Optimize edilmiş uç kapağı geometrisi, eski MB modelinden %10 daha hafif, daha kolay montaj ve taşıma.

   7. Standart Uyumluluk: ISO 15552 montaj standardı, doğrudan markalar arası değiştirilebilirlik.

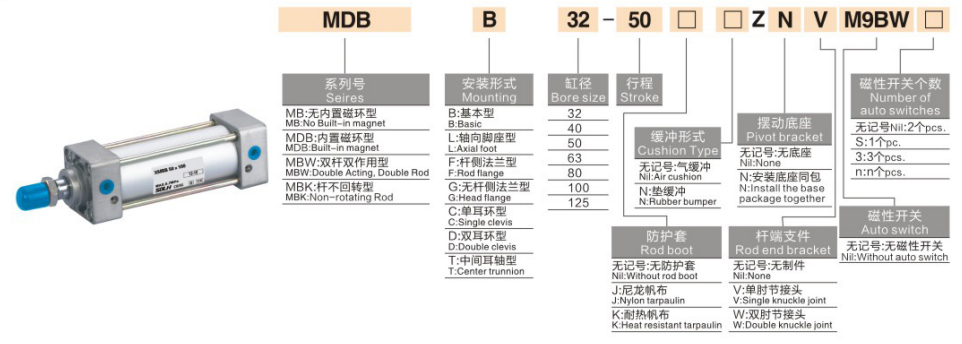

Tam Model Kodlama Kuralı

   1. Model Örneği: MDBB40-100Z-M9BW

   2. Standart Sipariş Örnekleri

     -- MBB50-200Z: Bore50,stroke200, mıknatıssız hafif temel model

     -- MDBB63-150Z-LB: Bore63, strok150, dahili mıknatıs, ayak montajı

     -- MDBB80-300Z-FA: Bore80, strok300, çubuk tarafı flanş montajı

Temel Teknik Özellikler

Teorik İtme ve Çekme Kuvveti @0,5MPa (Tek Çubuk, Birim:N)

 1. Çift Etkili MBB / MDBB

Montaj Tipleri ve Türev Modelleri

   1. Montaj Seçenekleri

     -- B Temel Tip: Uç kapağındaki delikler aracılığıyla doğrudan kurulum

     -- LB Ayak Montajı: Ağır yük için stabil yatay kurulum

     -- FA/FB Flanşı: Dikey montaj için çubuk tarafı/baş tarafı flanşı

     -- C/D Çatal: Menteşeli salınım hareketi için tek/çift çatal

     -- T Muylu: Devir mekanizması için orta muylu montajı

   2. Ana Türev Serileri

     -- MBB/MDBB/MBW: Standart tek çubuklu mıknatıssız/mıknatıslı ve çift çubuklu silindir

     -- MBK/MDBK: Piston çubuğunun bükülmesini önlemek için dönmeyen çubuk silindiri

     -- -XB6 Yüksek Sıcaklık Tipi: Çalışma aralığı -20~+150°C

     -- -XC6 Paslanmaz Çelik Piston Mili: Hafif aşındırıcı ve nemli ortamlar için

3 Adımlı Hızlı Seçim Kılavuzu

   1. Delik seçimi: Gerekli itme kuvvetini gerçek yükten hesaplayın, ≥%50 güvenlik marjını ayırın. Orta hızlı, orta yüklü genel otomasyon için MBB'ye öncelik verin.

   2. Strok onayı: Etkili harekete 10~20 mm güvenlik marjı ekleyin. Maksimum standart strok 1000 mm, 1500 mm'ye kadar özelleştirilmiş.

   3. Yapılandırma eşleştirme

     -- Pozisyon algılama: MDBB yerleşik mıknatıs modelini seçin, M9B/A93 otomatik anahtarlarıyla eşleştirin.

     -- Montaj: Yatay ağır yük için LB ayak montajı; Dikey montaj için FA flanşı tercih edilir.

     -- Özel koşullar: Yüksek sıcaklık için -XB6'yı, aşındırıcı ortam için -XC6 paslanmaz çubuğu seçin.

Bir Cümle Özeti

     SOLH MBB hafif rot standart silindiri ISO15552'ye uygundur, ayarlanabilir hava yastığı ve çoklu montaj yöntemleriyle donatılmıştır, orta yüklü, yüksek frekanslı otomasyon üretim hatları için ideal genel amaçlı doğrusal aktüatördür.
