LW8-40.5 35KV Açık AC Yüksek Voltajlı SF6 Devre Kesici

LW8-40.5 35KV Açık AC Yüksek Voltajlı SF6 Devre Kesici

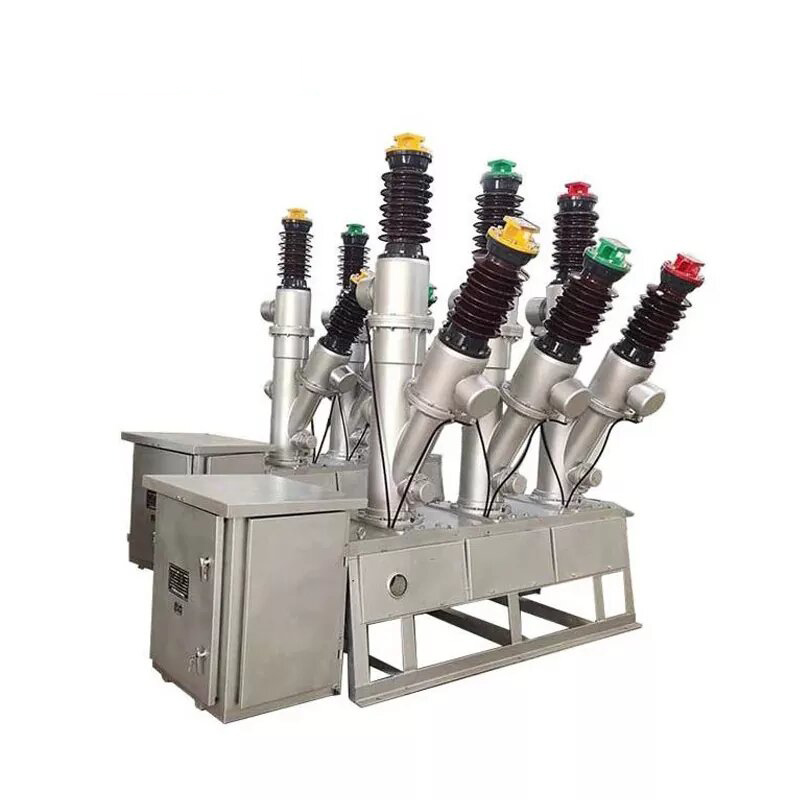

       LW8 (A) -40.5 dış mekan AC SF6 devre kesici, 40.5 kV nominal voltajlı güç sistemlerinde kullanılmak üzere tasarlanmış üç fazlı, 50Hz açık yüksek voltajlı bir elektrik cihazıdır. SF6 gazını, sıkıştırılmış gaz ark söndürme mekanizması ile ark quenching ve yalıtım ortamı olarak kullanır ve üstün kesme kabiliyeti sağlar. Bu devre kesici, hem nominal hem de kısa devre akımlarını güvenilir bir şekilde değiştirebileceği güç trafo merkezleri, enerji santralleri ve dağıtım ağlarındaki uygulamalar için uygundur. Ayrıca, bağlantı kesici olarak veya kapasitör bankalarının bağlantısını kesmek için de idealdir. Cihaz, ölçüm ve koruma amaçları için yerleşik bir akım transformatörü içerir, bu da eski kesici sistemleri yükseltmek için mükemmel bir seçimdir.

Ürün yapısı

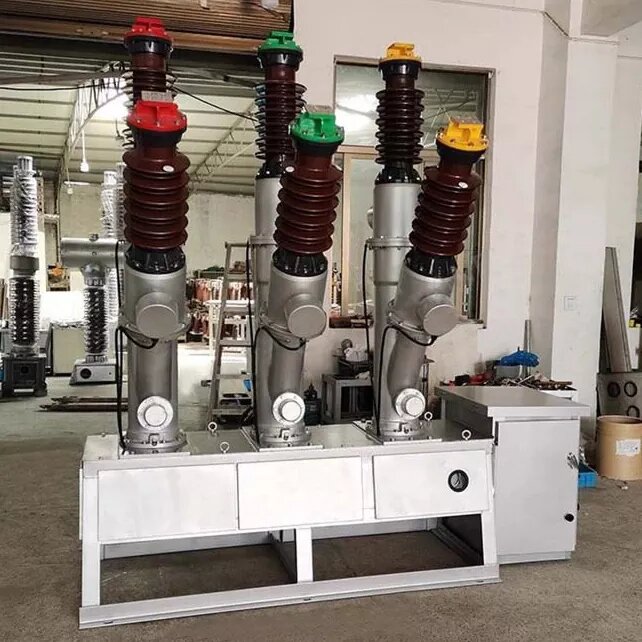

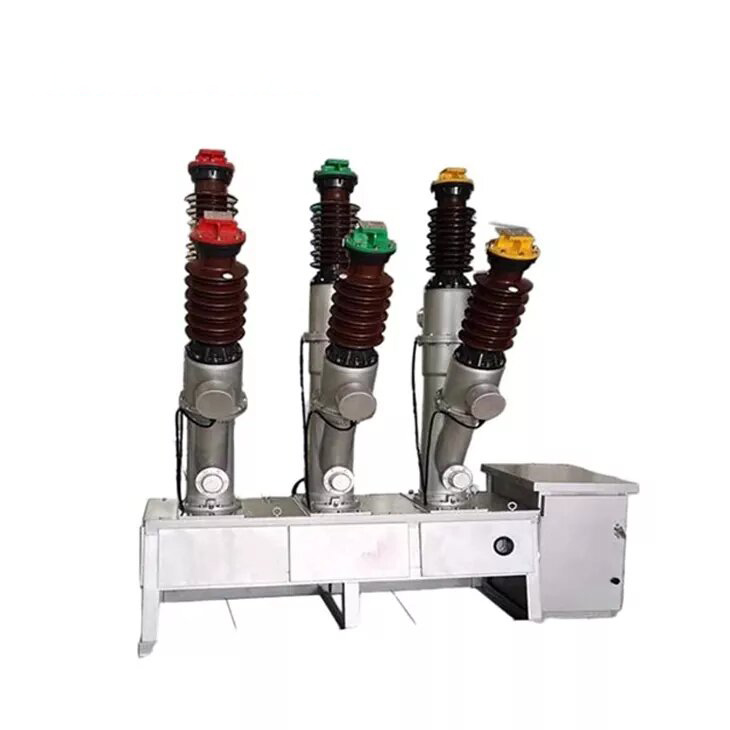

Kesici, her biri basınçlı hava ile dolu ayrı bir ark söndürme odası ile donatılmış üç farklı aşamalı bir porselen sütun tasarımına sahiptir. Üç fazlı gaz bakır boru ile bağlanır. Kesicinin temel bileşenleri arasında porselen muhafaza, akım transformatör, ark söndürme odası, emici, çalışma mekanizması, şanzıman kutusu, taban çerçevesi, bağlantı çubukları ve yaylar bulunur. Porselen manşon, kesicinin ana devresini güç sistemine bağlamak için destek ve yalıtım görevi görür. Aynı zamanda basınç kapının bir parçasını oluşturur, sağlam bir güç sağlar ve hava geçirmezliği sağlar.

Uygulamalar:

 Güç iletim ve dağıtım: Trafo merkezlerinde, transformatör istasyonlarında ve güç dağıtım ağlarında kullanıma uygundur.

 Söz konusu işlemler: Nominal akımları, kısa devre akımlarını ve acil durum bağlantılarını etkili bir şekilde ele alır.

Bank Bankası Koruması: Kondansatör bankalarının güvenli bir şekilde bağlantısını keserek düzgün sistem işlemleri sağlayabilir.

 Direktif Değiştirme: Sistemdeki eski, modası geçmiş devre kesicileri değiştirmek için mükemmel bir seçenek.

Çevresel Koşullar:

 Malzem: deniz seviyesinden 3000 metre yükseklikte.

Ambent sıcaklık: -30 ° C ila +45 ° C arasında.

 POLLUTION seviyesi: Seviye II, III veya IV olarak sınıflandırılan ortamlar için uygun.

 Humidite: Günlük ortalama nem% 95'i geçmez, aylık ortalama% 90'dan (25 ° C'de) daha fazla değildir.

 Sarma Basıncı: 34 m/s'ye kadar rüzgar hızlarına eşdeğer 700PA'yı aşmayan.

 Koşullar: Yanıcı malzemeler, patlama riskleri, kimyasal korozyon ve şiddetli titreşimlerden arınmış alanlar için idealdir.

Temel Bilgi.

Model Tanımı

Teknik parametreler

Teknik çizim

LW8-40.5 SF6 Devre Kesici Sipariş Talimatları

1: Devre kesici modeli, özellikler;

2: Nominal elektrik parametreleri (voltaj, akım, kırılma akımı, vb.)

3: Çevre koşulları (ortam sıcaklığı, yükseklik, çevre kirliliği seviyesi);

4: Aktüatör çalışma voltajı ve motor voltajı;

5: Dahili veya harici akım transformatörlerinin sayı, akım oranı ve seviye kombinasyonu. İkincil yük;

6: Yedek parçaların, özel aletlerin ve ekipmanın adı ve miktarı (ayrı olarak sipariş edilmesi gerekir).

SSS

1. Bir ticaret şirketi veya üretici misiniz?

  Yüksek ve düşük voltajlı şalt, trafo merkezi, transformatörler, kablo dağıtım kutuları ve vakum devre kesicileri, yük kırma anahtarları vb.

  Fabrikamız Çin Devlet Grid Corporation'ın mükemmel bir tedarikçisidir.

2. Özelleştirilmiş hizmetleri kabul ediyor musunuz?

   OEM/ODM hizmeti sunuyoruz ve logonuzu ürüne yazdırabiliriz. Profesyonel teknik ve alıntı ekibimiz, çizim ve parametrelerinize göre tatmin edici bir proje sağlayabilir.

3. MOQ'nuz nedir?

     MOQ'umuz 1 parça.

4. Teslimat teslim süreniz ne kadar?

   Ürün gereksiniminize ve miktarınıza bağlıdır. Genellikle 5 ~ 10 iş günü mevcuttur.

5. Kalite sorunlarını nasıl çözüyorsunuz?

   Lütfen kalite problemlerinin ayrıntılı fotoğraflarını sağlayın.  Teknik ve kalite test departmanımız analiz edecektir. 2 gün içinde tatmin edici bir çözüm yapacağız.

6. Ödeme Şartlarınız Nelerdir?

     % 30 T/T önceden, sevkiyattan önce% 70.  Batı Birliği, L/C de kabul edilebilir.
