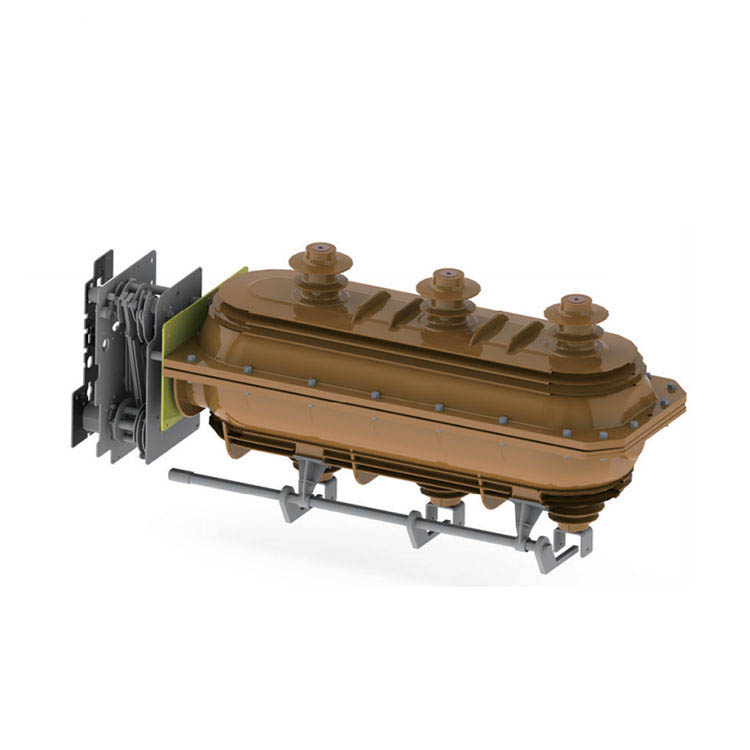

FLN36-24D İç Mekan Yüksek Voltajlı SF6 Yük Break Anahtarı LBS

FLN36-24D İç Mekan Yüksek Voltajlı SF6 Yük Break Anahtarı LBS

    İki türe ayrılabilir: FLN □ -24kv (K tipi tek yaylı çalışma mekanizması), FLRN □ -24kV (tip çift yaylı çalışma mekanizması). İkinci tip, özellikle halka ana ünitesi, kablo dağıtım kutusu ve anahtarlama trafo merkezi için uygun olan bir koruma ve kontrol cihazı olarak güç kaynağı ve trafo merkezi için kullanılabilen kontrol ve koruma fonksiyonuna sahip sigorta kombinasyonu ile donatılabilir.

Manuel çalışma mekanizması

K Tip Yay çift fonksiyonlu çalışma mekanizması:

FLN □ -24kV için bir giriş kontrol ünitesi olarak, K tipi yay çalışma mekanizmasının çalışma prensibi bahar pres ve salınımıdır.

Topraklama çalışması: Saplama ile sürülen üst krank kolu, enerjiyi depolamak için yay 2'yi döndürür ve bastırır, maksimum enerji rütbe kolunu döndürmeye devam ettiğinde, enerji depolama yayı enerjiyi serbest bırakmaya ve üst tetikleyiciyi sürmeye başlar, bağlantı çubuğunun krank kolunu sürmesini sağlar, krank kolu döndürür ve hareketli kontaktörü topraklama için kullanır.

Çalıştırma açma: sapla sürülen, alt krank kolu 1 döner, enerji depolamak için yay 2'ye basar, salınan enerji, tetikleyiciyi 8'i çalıştırdığında, krank kolunu sürme, krank kolunu döndürür ve hareket ettirir.

Kapatımı kapat: Ana şaft krank kolunu sapla saat yönünün tersine döndürün, enerji depolama yayını serbest bırakın ve yük molası anahtarı kapatın.

Tip bir yay çift fonksiyonlu çalışma mekanizması:

FLRN □ -24kV için bir çıkış kontrol ünitesi olarak. Bir tip mekanizmanın çalışma prensibi K tipi ile aynıdır, ek olarak, bir tür mekanizması için sigorta forvet gezisi işlevine sahiptir. Müşteriler gereksinimi için elektromanyetik gezi de mevcuttur.

Açma işlemi: sapla sürülen alt krank kolu 1, 12 baharda anahtara basmak için döner ve aynı anda 8 baharı kapatır ve kapatılarak gerekli yeterli enerjiyi sağlamak için. Alt krank kolu 1 pimi tokatladığında ve hareket ettirmeyi tetiklediğinde, alt silindir tekerleğini açılır ve anahtarı yay ve yük kırma anahtarı açılır.

Kapatımı kapat: Anahtar Düğmesine basın veya Sigorta Pin 2'ye Sigorta Forvet tarafından bastırın, yayını serbest bırakın ve anahtar açın.

Toprak İşlemi: Bir tip mekanizmanın topraklama çalışması K tipiyle aynıdır.

Motorlu Çalışma Mekanizması ：

Motor çalışması her iki çalışma mekanizmasına da eklenebilir, yani manuel olarak çalıştırılabilir veya motorlu hale getirilebilir.

Çalışma Voltajı: DC48V AC/DC 110V 220V

Temel Bilgi.

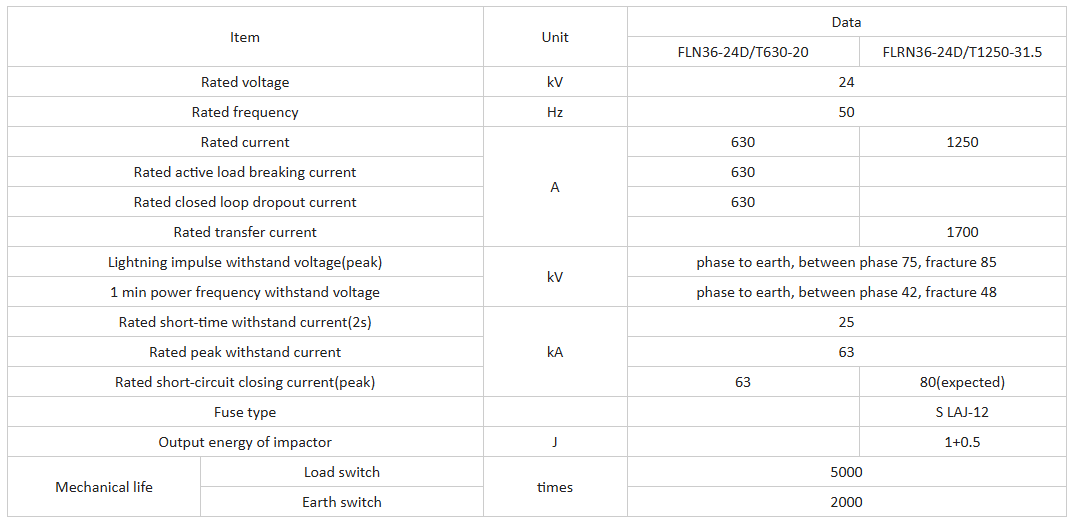

Teknik parametreler

Çizim

Uygulanabilir koşullar

1.Bament sıcaklık: maks.+40ºC; Min.-35ºC.

2. Human: Maksimum Ortalama Bağıl Nem Günlük Ortalama: ≤%95; Aylık ortalama.%90.

3. Talit: ≤ 2000m.

4. Sesismik Direnç: 8 derece.

5. Çevredeki hava aşındırıcı, yanıcı gazlar, su buharı vb. Olmalı ve sık ve şiddetli titreşimlere tabi tutulmamalıdır.

6. Yıllık sızıntı oranı; ≤0,1.
