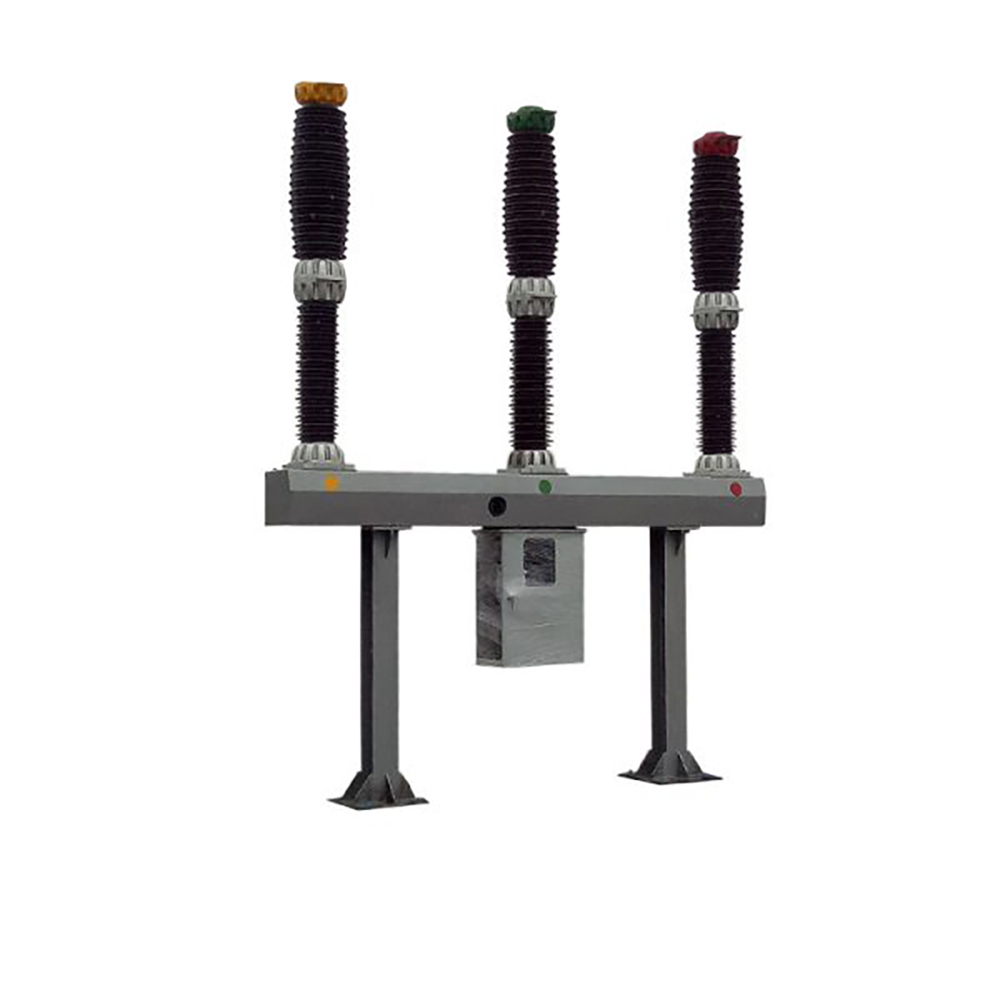

LW36-126 110KV 126KV Dış Mekan SF6 Devre Kesici

LW36-126 110KV 126KV Dış Mekan SF6 Devre Kesici

LW36-126/145, kendi kendine blast ark yok olma teknolojisine sahip bir SF6 canlı tank devre kesicisini içeren kombine bir cihazdır. Devre kesiciler, tek veya üç kutuplu çalışma için kullanılabilir ，, nominal akımı, arıza akımını kırmak veya elektrik hatlarını değiştirmek için kullanılır ve böylece güç sisteminin kontrolünü ve korunmasını gerçekleştirmek için kullanılır. Düzenli çalışma yeteneğine sahiptir ve devre kesici olarak da kullanılabilir. Yeni yay çalışma mekanizması yüksek güvenilirlik ve güvenlik sağlar.

LW36-126/3150-40 Kendinden enerjili yüksek voltajlı SF6 devre kesici, yüksek voltajlı AC sistemleri için tasarlanmış bir açık hava devre kesicidir. Maksimum 145kV voltajı ve 50Hz nominal frekanslı elektrik ızgaralarında kullanım için idealdir. Bu devre kesici, nominal akımları, arıza akımlarını kesmek veya devreleri değiştirmek için kullanılır ve güç sistemleri için temel kontrol ve koruma sağlar. Ayrıca ağ ara bağlantılarında bir bağlantı kesici olarak kullanılması da uygundur.

Bu ürün hem ark söndürme hem de yalıtım ortamı olarak SF6 gazını kullanır. Kendinden enerjilendirilmiş en son Arc söndürme teknolojisi ile donatılmıştır ve yeni bir yaylı mekanizmaya sahiptir. LW36-126/3150-40, uzun elektrik ömrü, düşük çalışma çabası, düşük gürültü ve yüksek güvenilirlik sunar, bu da onu yüksek irtifa alanları veya 132kV güç sistemleri için en güvenilir seçimdir. Ayrıca aynı türdeki ithal ürünlerin yerini alabilir.

Yapısal özellikler

Devre kesici, üç fazlı bir porselen sütun tek kırılma yapısını benimser. Üç aşama, merkezi olarak düzenlenmiş ve üç fazlı çalıştırılan bir yay çalışma mekanizması ile donatılmıştır, bu nedenle görünüm yeni ve zariftir. Devre kesici, yalıtım ve ark söndürme ortamı olarak SF6 gazını kullanır. Çalışma sırasında, devre kesicinin üç kutuplu SF6 gazı bağlanır ve basınç ve yoğunluk ilerlemesini izlemek için bir işaretçi tipi yoğunluk rölesi kullanılır. Kendinden enerji ark söndürme prensibi ve devre kesici hareket sistemindeki optimize edilmiş tasarım nedeniyle, mekanik verimlilik etkili bir şekilde geliştirilir ve çalışma çalışması en aza indirilir;

Mükemmel kırılma performansı ve uzun elektriksel ömür;

Montaj çerçevesi ve desteği, bir bütün olarak bükülmüş yüksek kaliteli çelik plakalardan yapılmıştır. Yüzey tedavisi sıcak daldırma galvanizleme işlemini benimser. Maruz kalan tüm bağlantı elemanları yüksek mukavemetli malzemeler ve sıcak daldırma galvanizli veya paslanmaz çelik standart parçalardan yapılmıştır. Mekanizma kutusu kabuğu paslanmaz çelikten yapılmıştır, bu nedenle ürün mükemmel korozyon direncine sahiptir; yüksek mekanik güvenilirlik ve sık sık çalıştırılabilir;

Kükürt hekzaflorür gazının doğal yüksek yalıtım mukavemeti ve devre kesicinin optimal temas hareketi nedeniyle, devre kesici hüküm sürmeden kapasitif akımı kırar; Dış yalıtım seviyesi yüksek, harici yalıtım büyük bir sürünme mesafesi ile tasarlanmıştır, sürünme oranı mesafesi ≥31mm/kV'dir ve kir direnci performansı mükemmeldir. Ayrıca zorlu ortamlarda güvenli bir şekilde çalışabilir;

Güçlü akım taşıma kapasitesi: Sıcaklık artış testi, 3150A'nın nominal akımının, yani 3780A'nın 1,2 katına göre gerçekleştirilir ve her noktada sıcaklık artışı için hala büyük bir marj vardır;

Ürünün genel görünümü kompakttır, yerinde kurulum ve devreye alma uygundur ve bakım iş yükü küçüktür.

Uygulamalar:

Güç ızgarası koruması: Koruma ve kontrol için 132kV veya daha yüksek voltaj güç ızgaralarında yaygın olarak kullanılır.

Anahtarlama işlemleri: Devre değiştirme ve güç sistemi ara bağlantılarında bir bağlantı kesici olarak uygun.

Yüksek irtifa kullanımı: Sağlam tasarımı ve ileri teknolojisi nedeniyle yüksek irtifa alanlarında kullanım için idealdir.

Kullanım için çevre koşulları

Kullanım için normal çevre koşulları aşağıdaki gereksinimleri karşılayın:

a) Ortam hava sıcaklığı -25 ℃ (-40 ℃) ~ +40 ℃;

b) yükseklik ≤2500m (2000m);

c) rüzgar hızı ≤34m/s;

d) günlük sıcaklık farkı ≤25 ℃;

e) güneş yoğunluğu ≤1000w/m;

f) Deprem Direnç Seviyesi Deprem Yoğunluğu 8 Derece (Yatay Hızlanma 0.2G, Dikey Hızlanma 0.1g);

g) buz kalınlığı ≤10mm;

h) hava kirliliği seviyesi gb/t 5582'de ⅲ seviyesini aşmaz;

i) Kurulum konumu dış mekan.

Kullanıcının kullanım ortamı koşulları için özel gereksinimleri varsa, LiYond uzmanlarıyla müzakere edebilirler.

Temel Bilgi.

Teknik parametreler

LW36-126 SF6 Devre Kesici Teknik Parametreleri

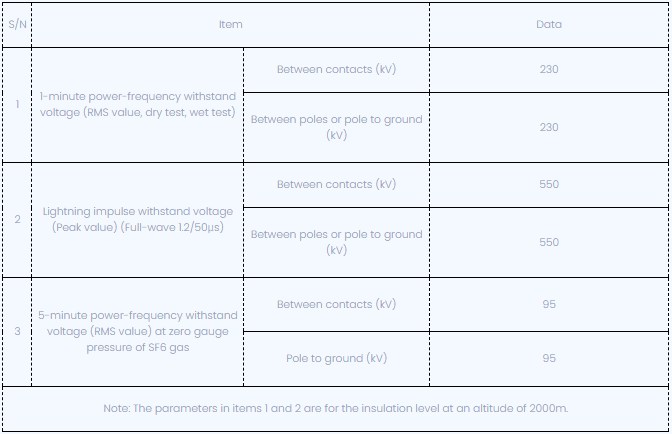

Tablo 2 yalıtım seviyesi

Tablo 3 Mekanik Özellikler

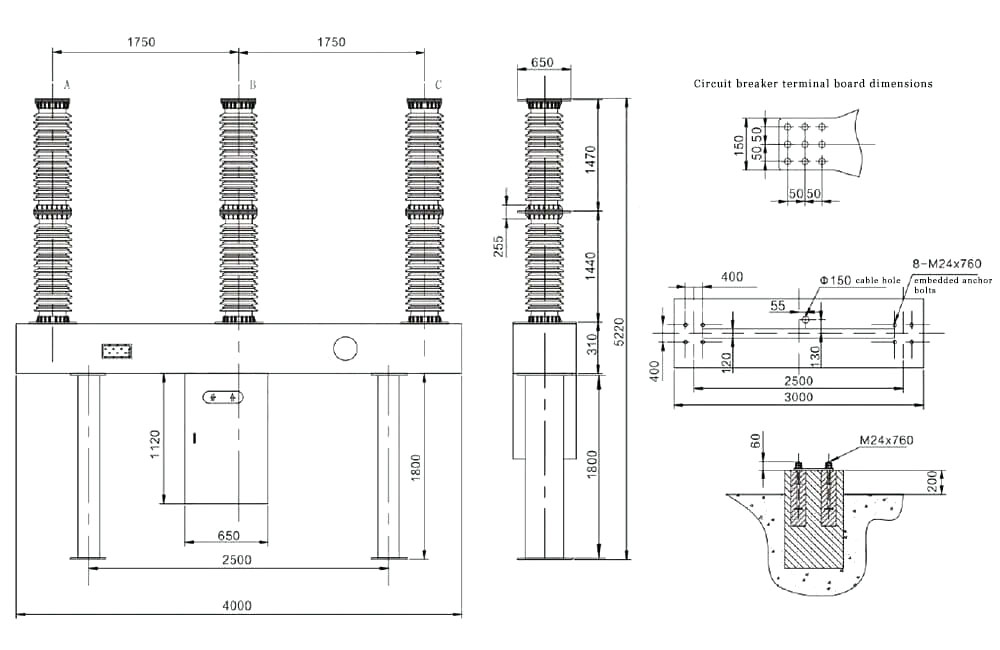

Teknik çizim

LW36 SF6 Devre Kesici Sipariş Bildirimi

Devre kesici modeli ve özellikleri;

Nominal elektrik parametreleri (voltaj, akım, kırılma akımı, vb.)

Kullanım için çevre koşulları (ortam sıcaklığı, yükseklik, çevre kirliliği seviyesi)

Nominal Kontrol Devresi Elektrik parametreleri (enerji depolama motorunun nominal voltajı, açılan ve kapanma bobininin nominal voltajı);

Yedek parça, özel ekipman ve araçların adı ve miktarı (ayrı olarak sipariş edilmesi gerekir);

Birincil üst terminalin kablo yönü.

LW36 SF6 Devre Kesici Sipariş Bildirimi

Devre kesici modeli ve özellikleri;

Nominal elektrik parametreleri (voltaj, akım, kırılma akımı, vb.)

Kullanım için çevre koşulları (ortam sıcaklığı, yükseklik, çevre kirliliği seviyesi)

Nominal Kontrol Devresi Elektrik parametreleri (enerji depolama motorunun nominal voltajı, açılan ve kapanma bobininin nominal voltajı);

Yedek parça, özel ekipman ve araçların adı ve miktarı (ayrı olarak sipariş edilmesi gerekir);

Birincil üst terminalin kablo yönü.
